Монолитный многофункциональный комплекс — фундамент, колонны и перекрытие под ключ

Видео-обзор: монолитные работы и конструктив

Краткий видео-обзор монолитных работ, устройства плиты, колонн и перекрытий на объекте

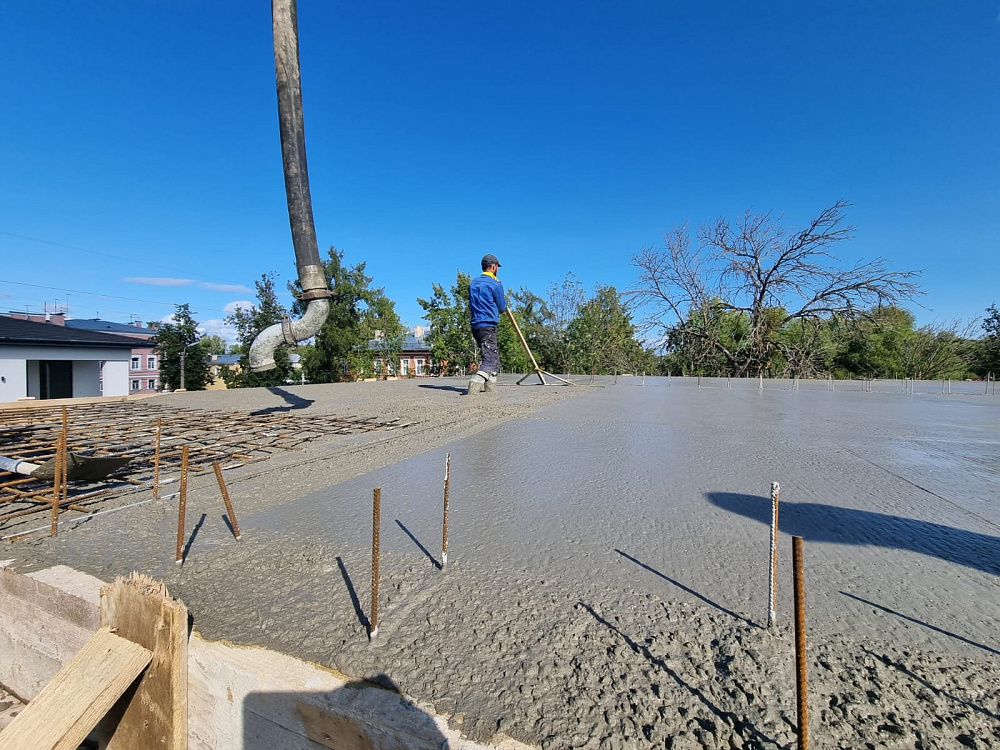

Фундамент: монолитная плита и подготовка основания

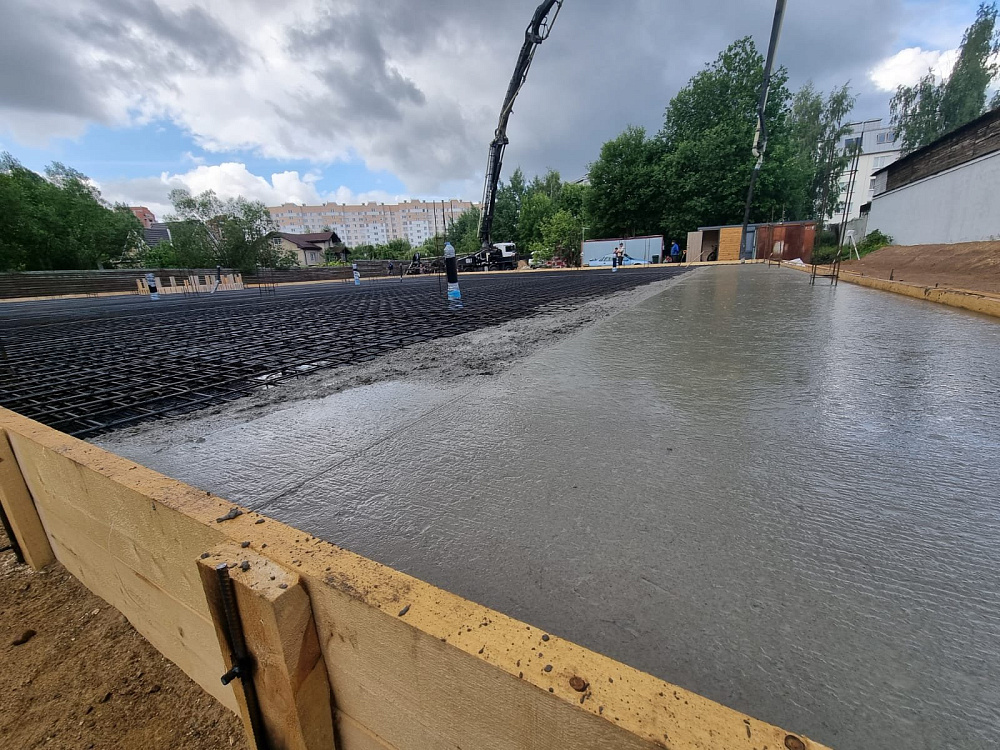

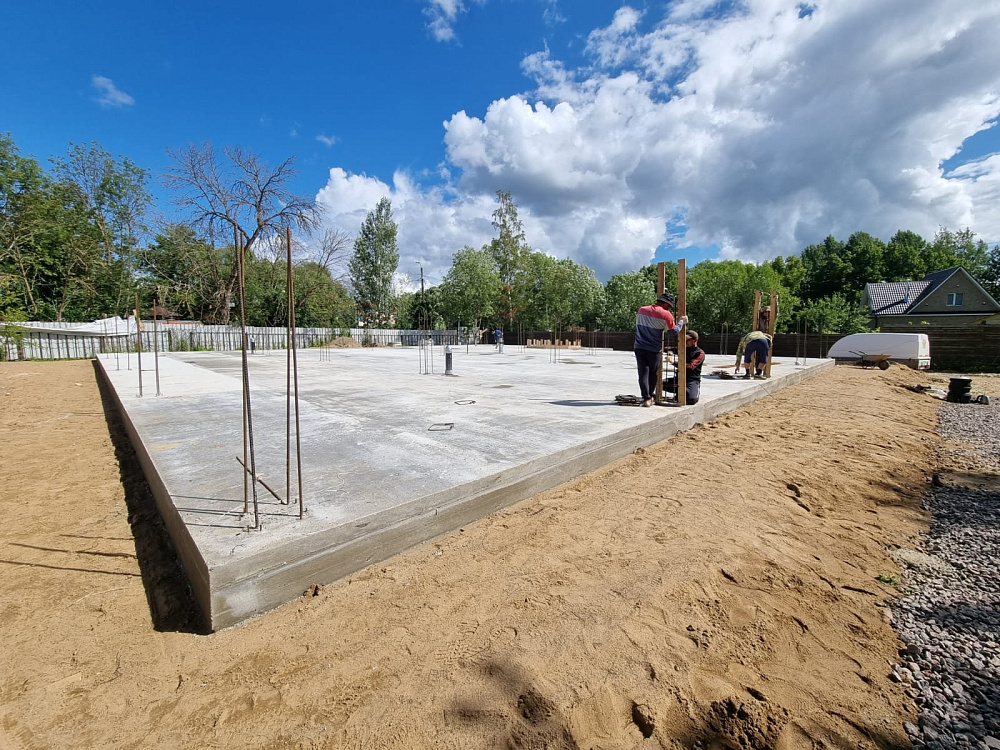

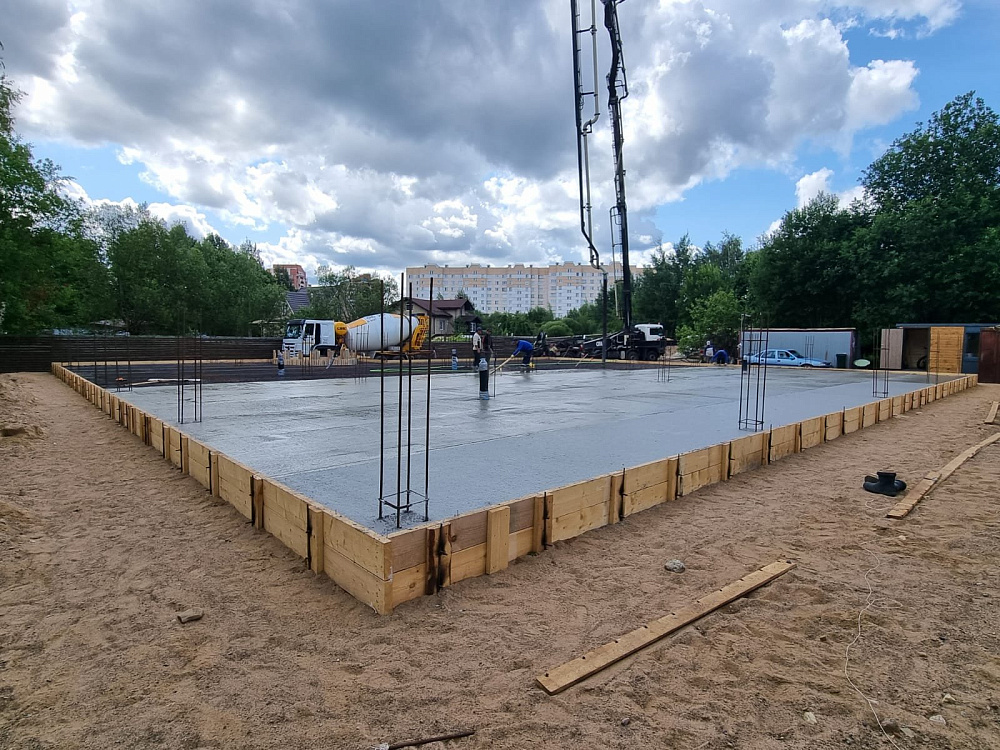

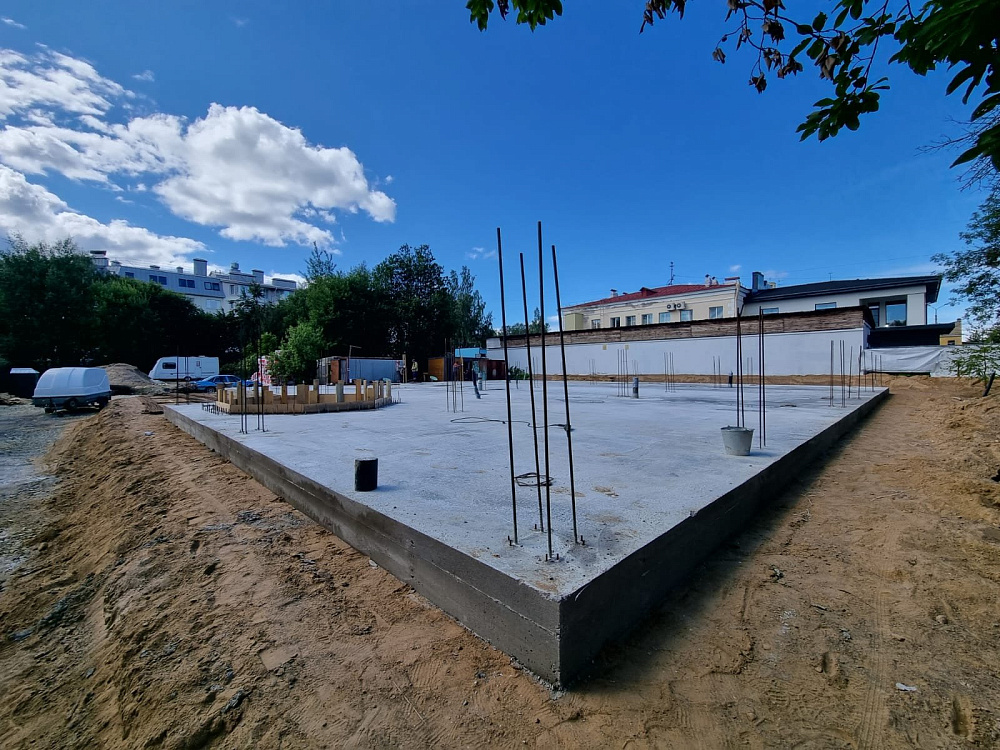

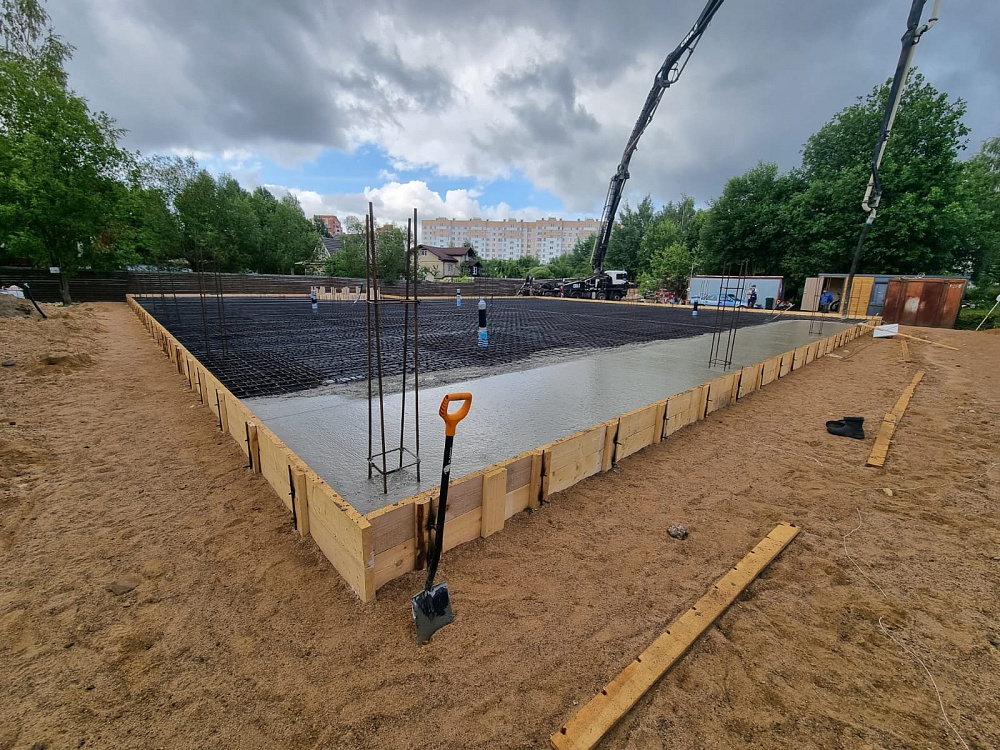

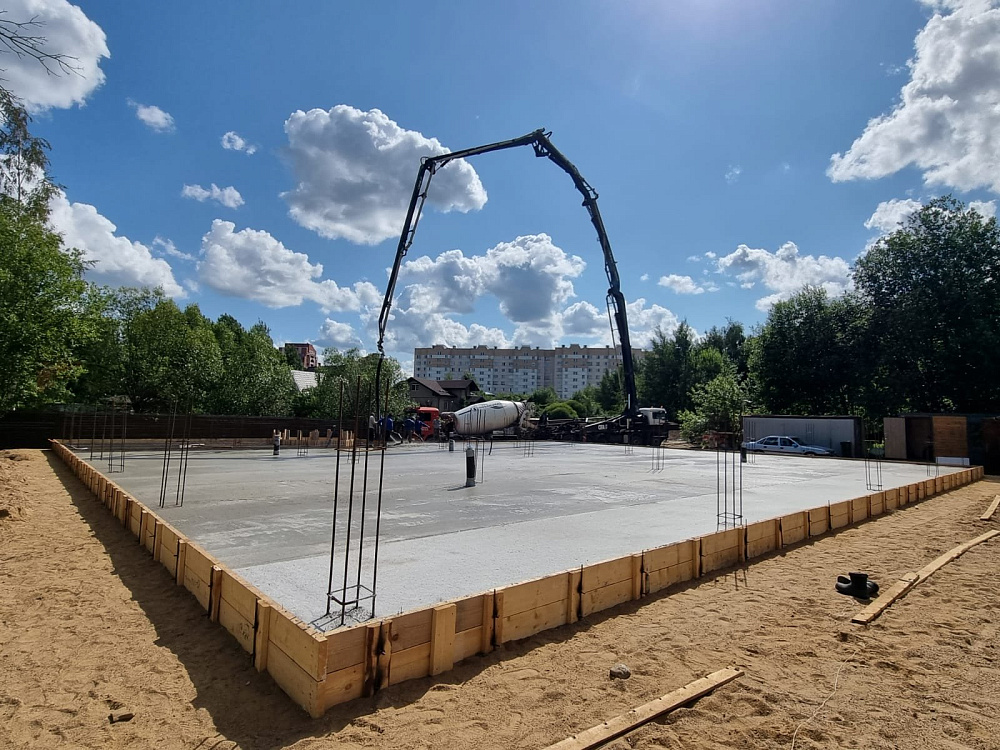

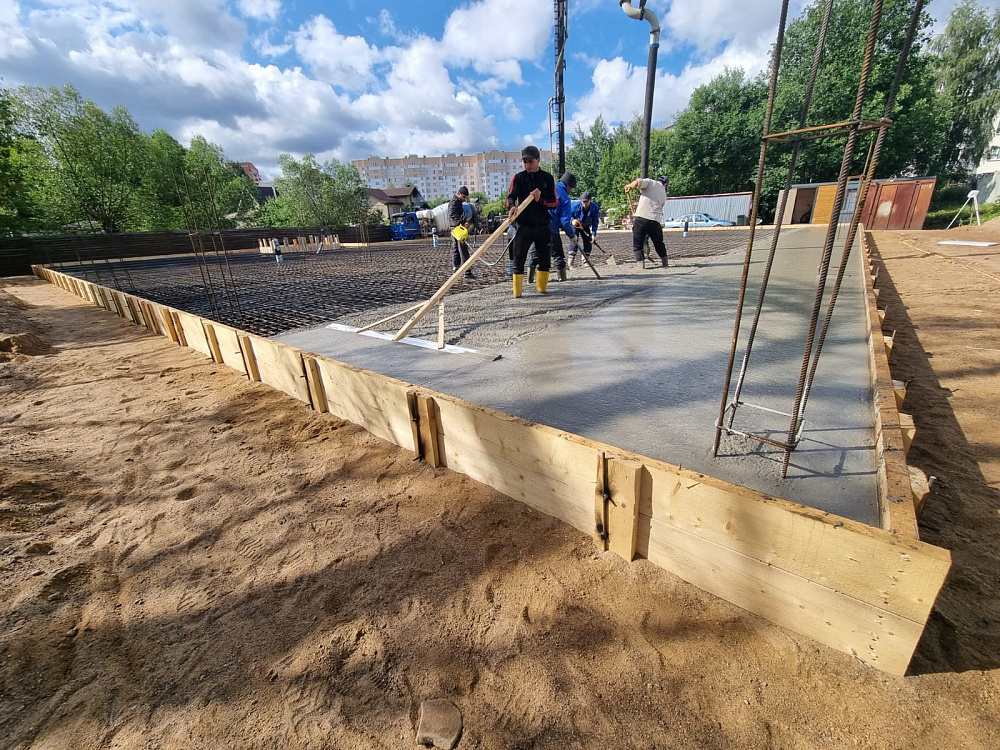

В качестве фундамента была выбрана монолитная железобетонная плита толщиной 300 мм , изготовленная из бетона марки В25 (М300) F200 W6. Такое решение часто применяется компанией «СтройЛюкс» для сложных и ответственных объектов, где важна устойчивость и равномерное распределение нагрузок.

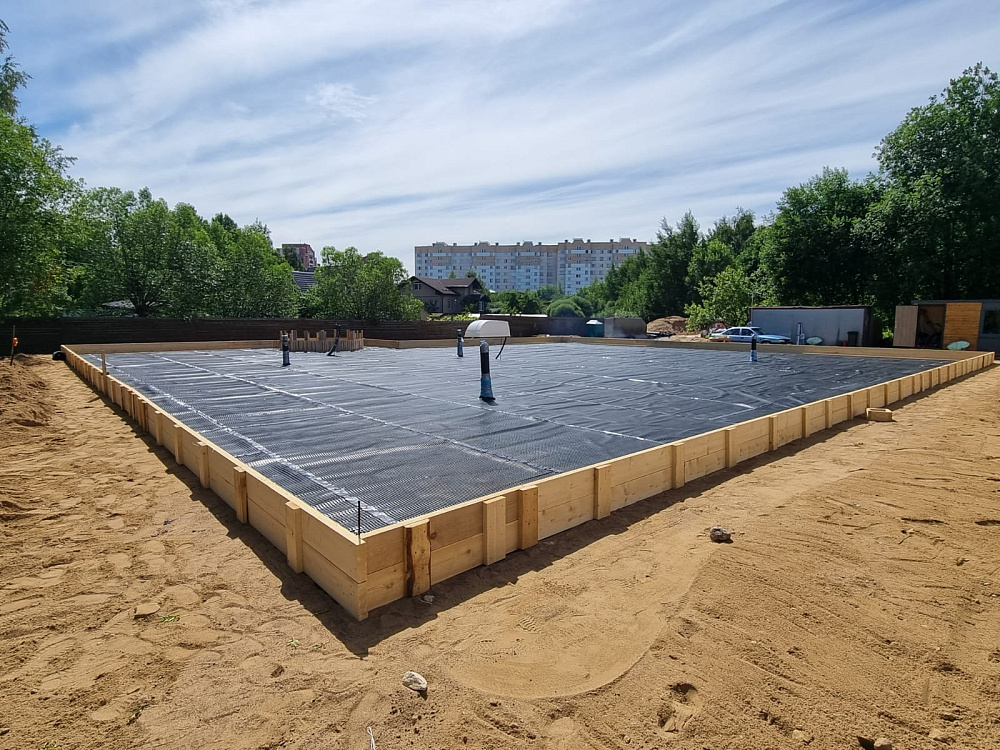

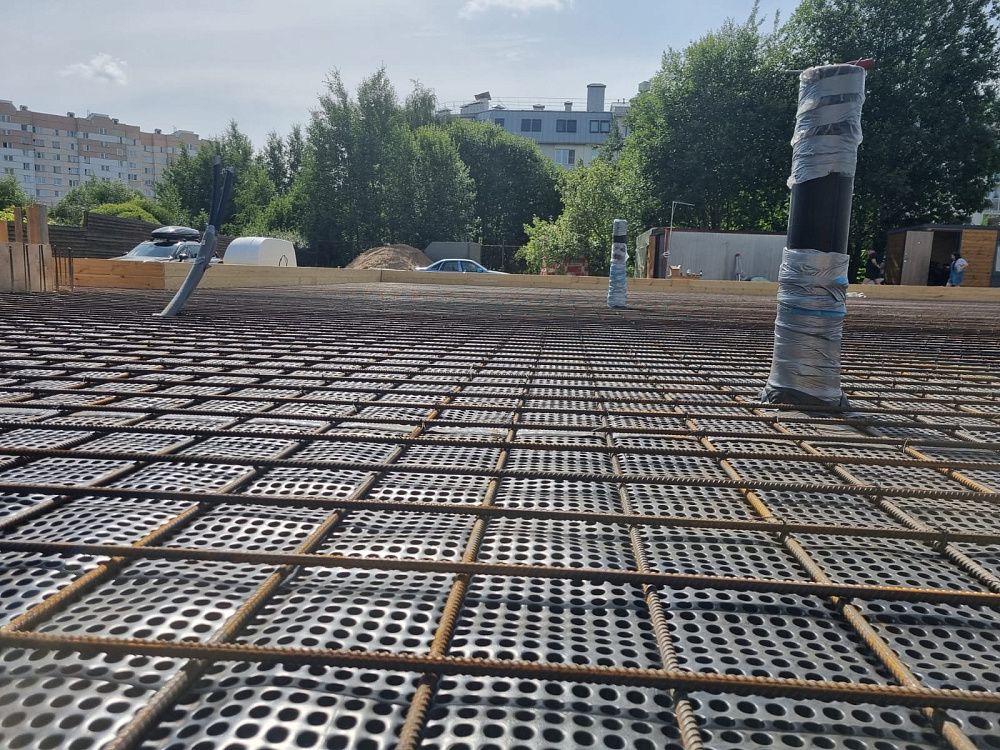

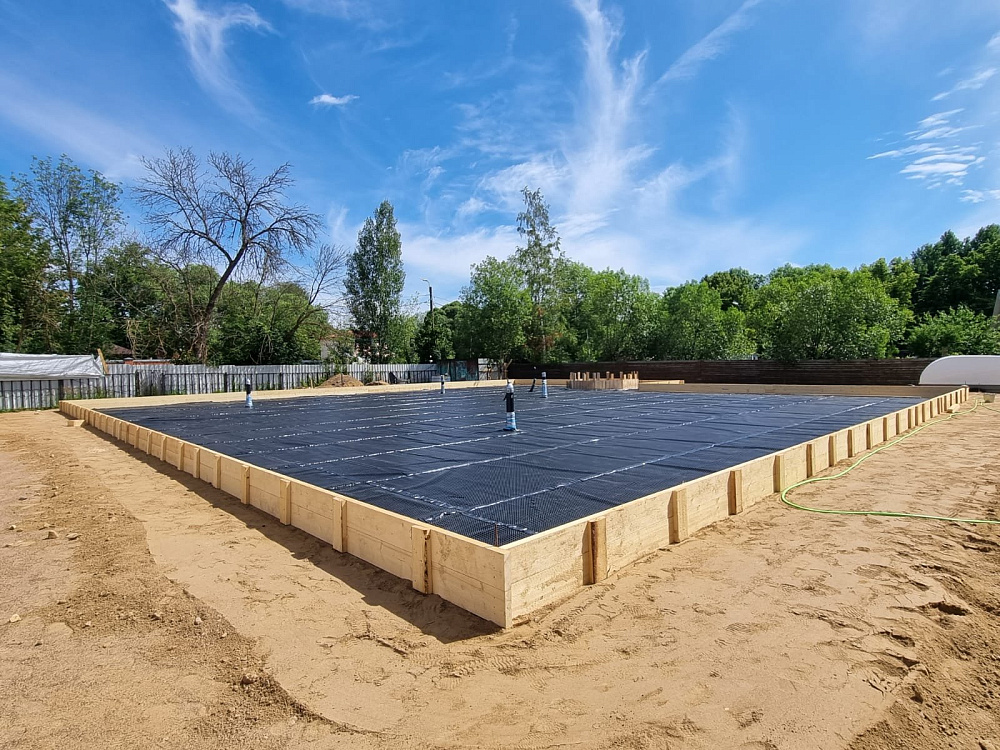

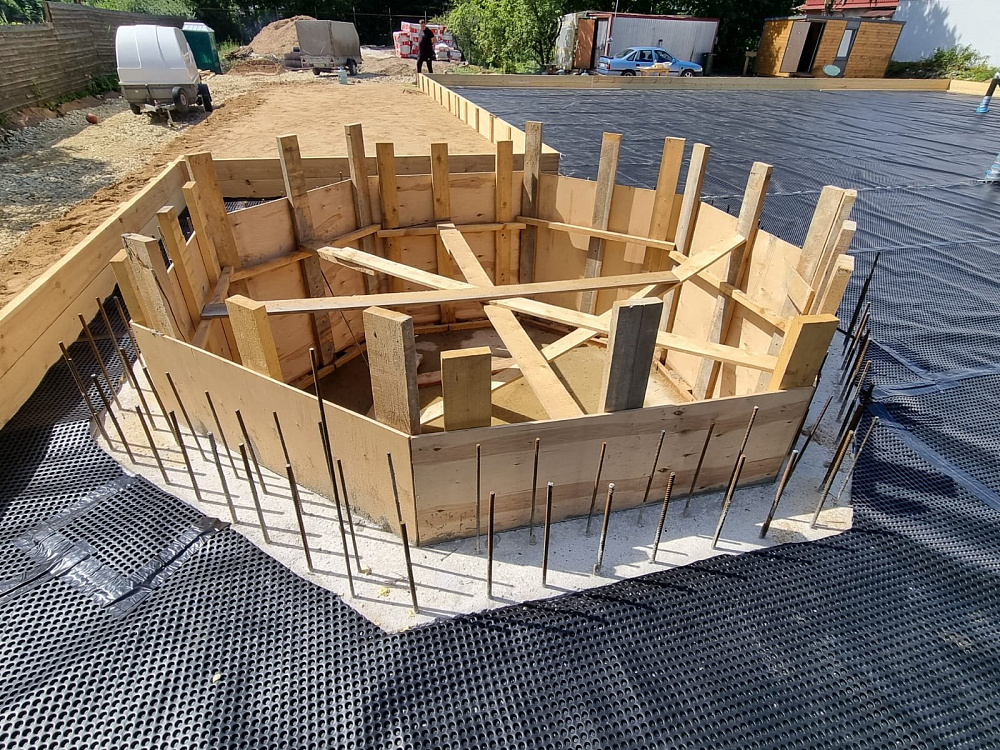

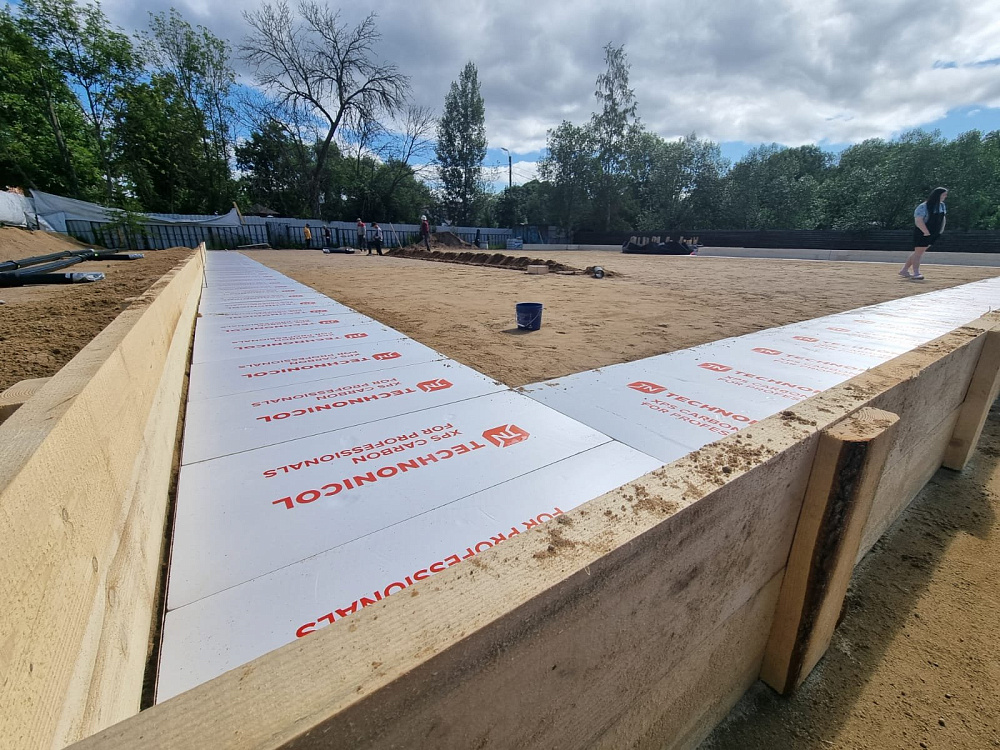

Для защиты фундамента от влаги была использована гидроизоляционная мембрана PLANTER Standard . Нижняя поверхность плиты находится на отметке 0,440 (22,16), а верхняя — на отметке 0,140 (22,46), что обеспечивает требуемые проектом уровни отметок и увязку с дальнейшими конструкциями.

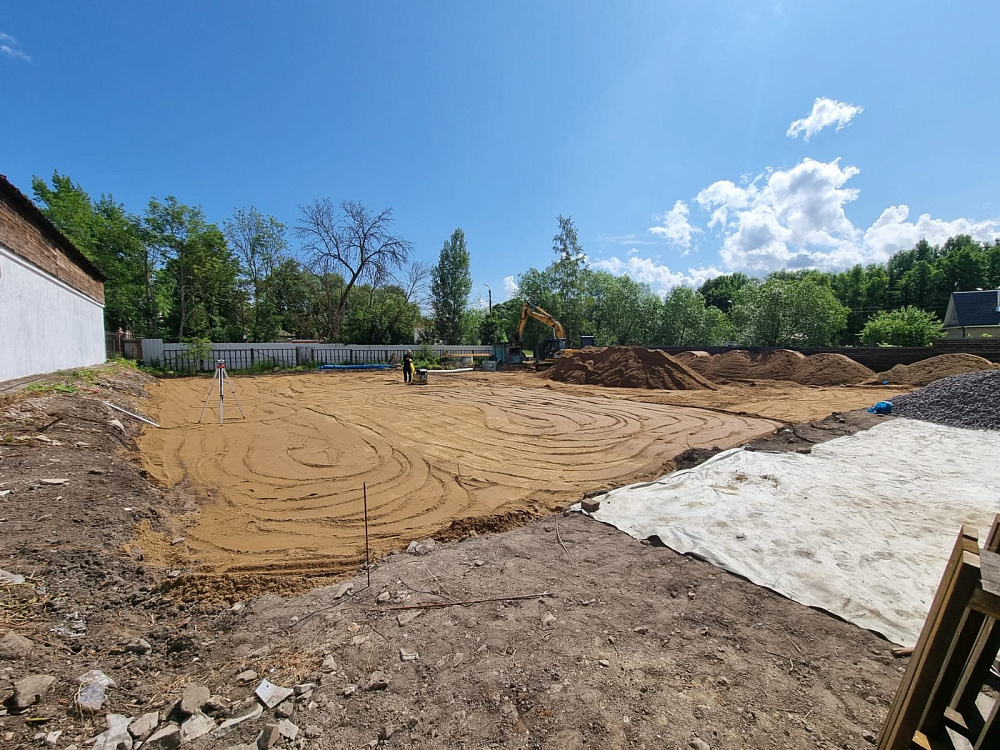

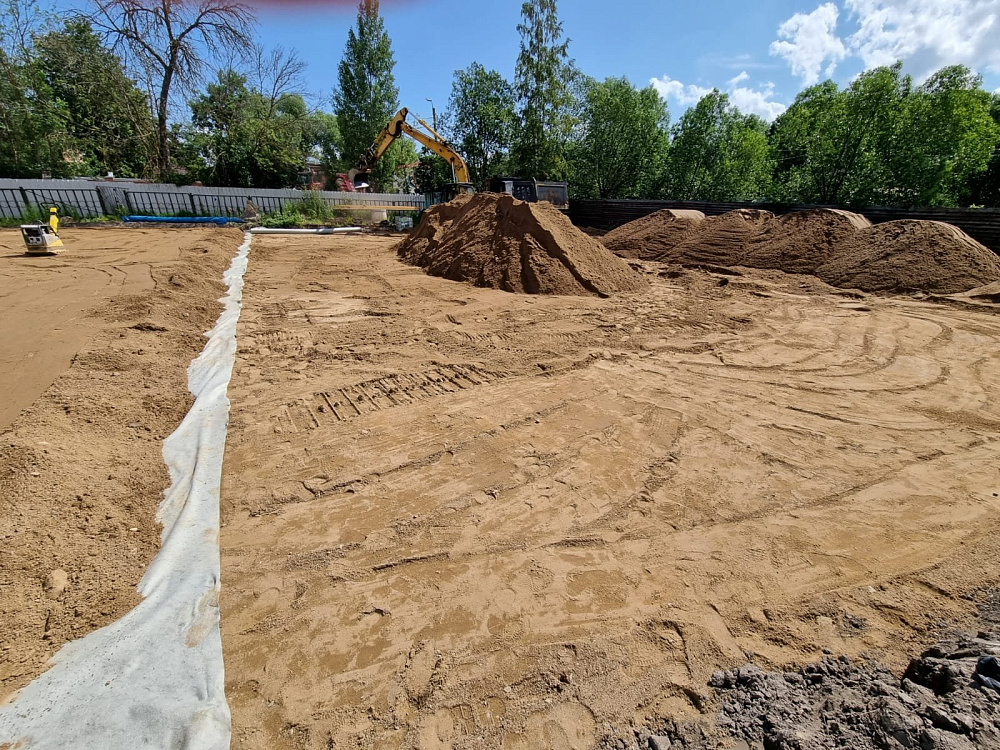

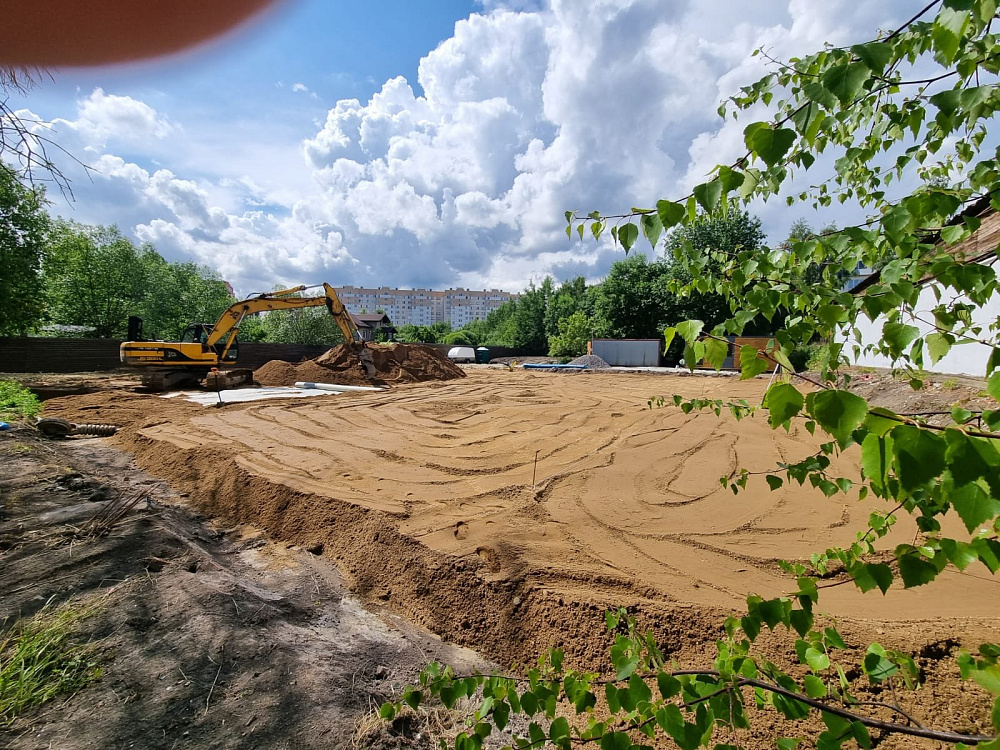

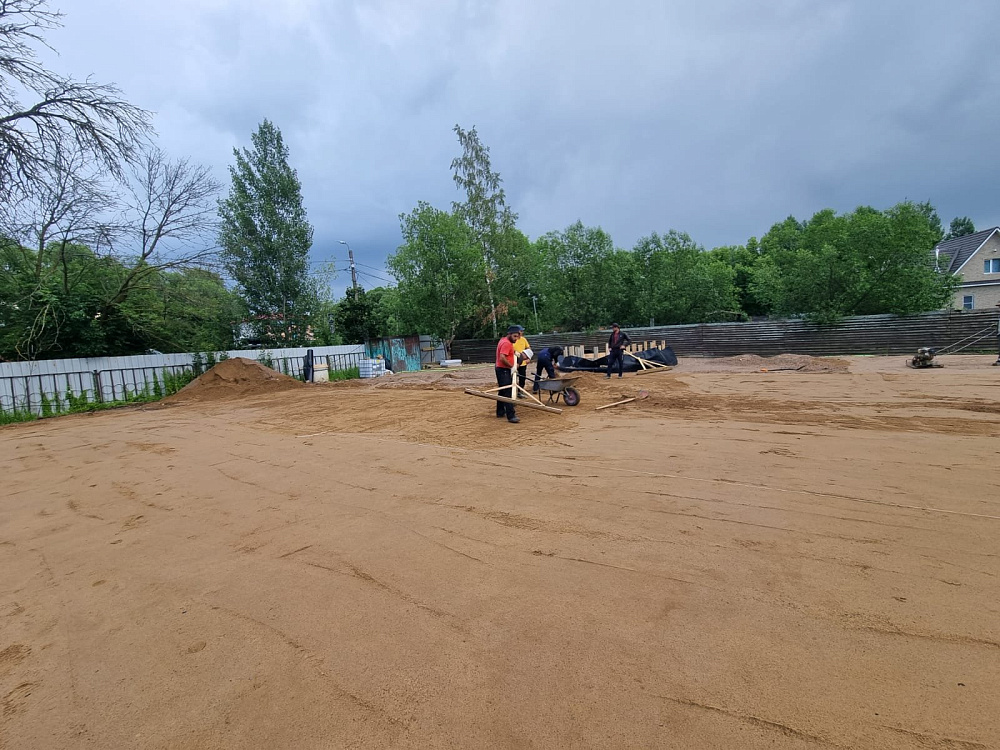

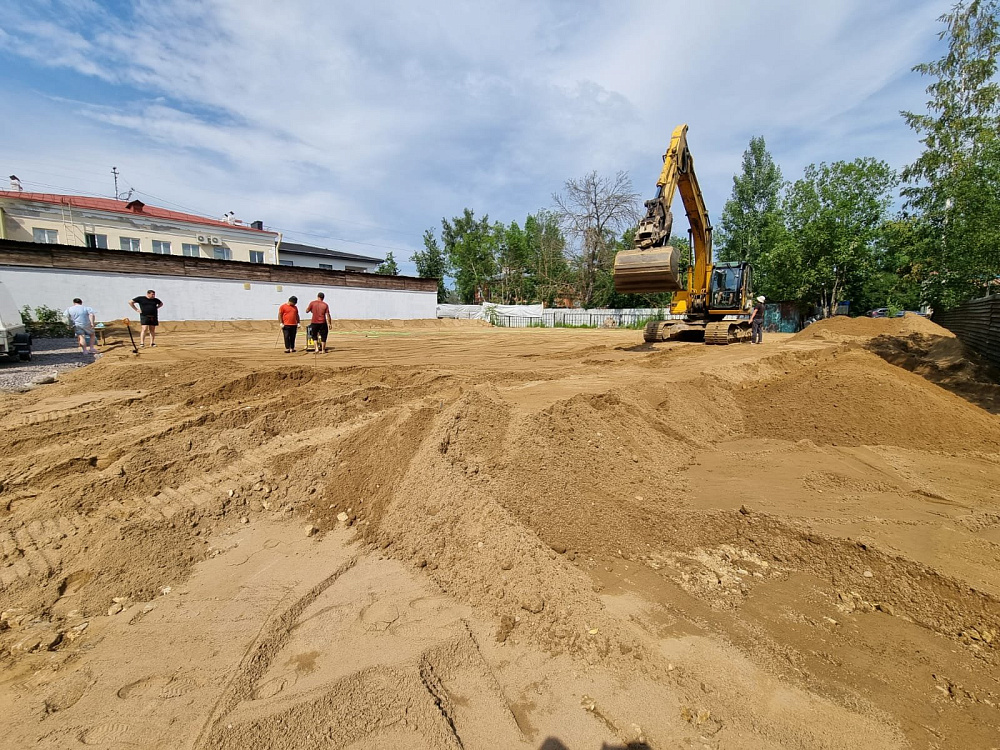

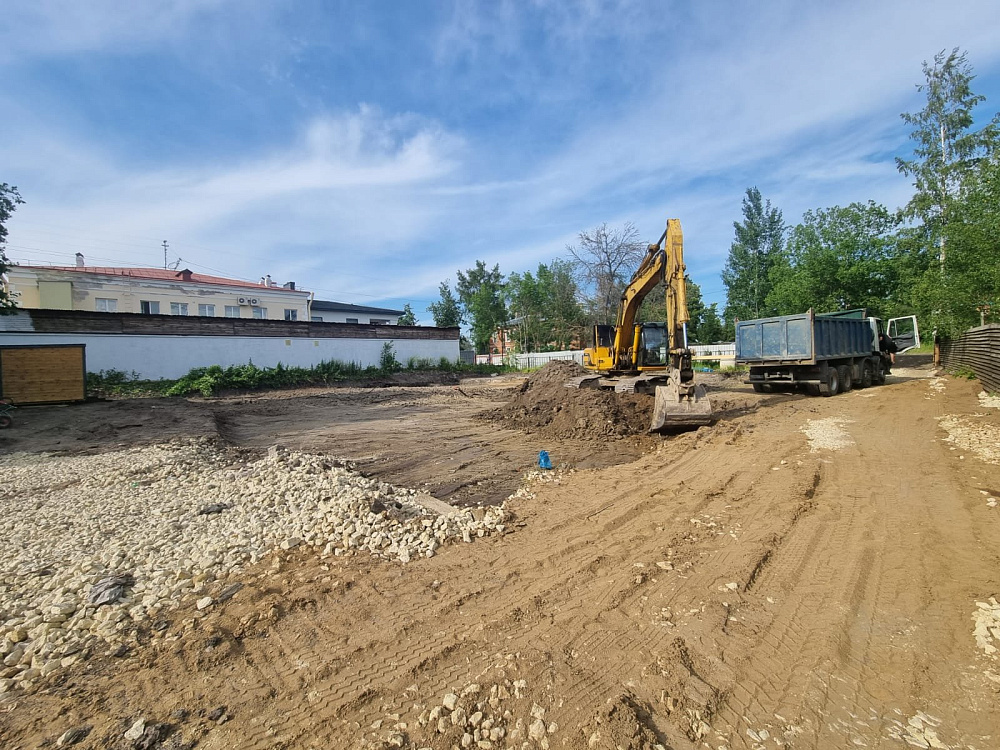

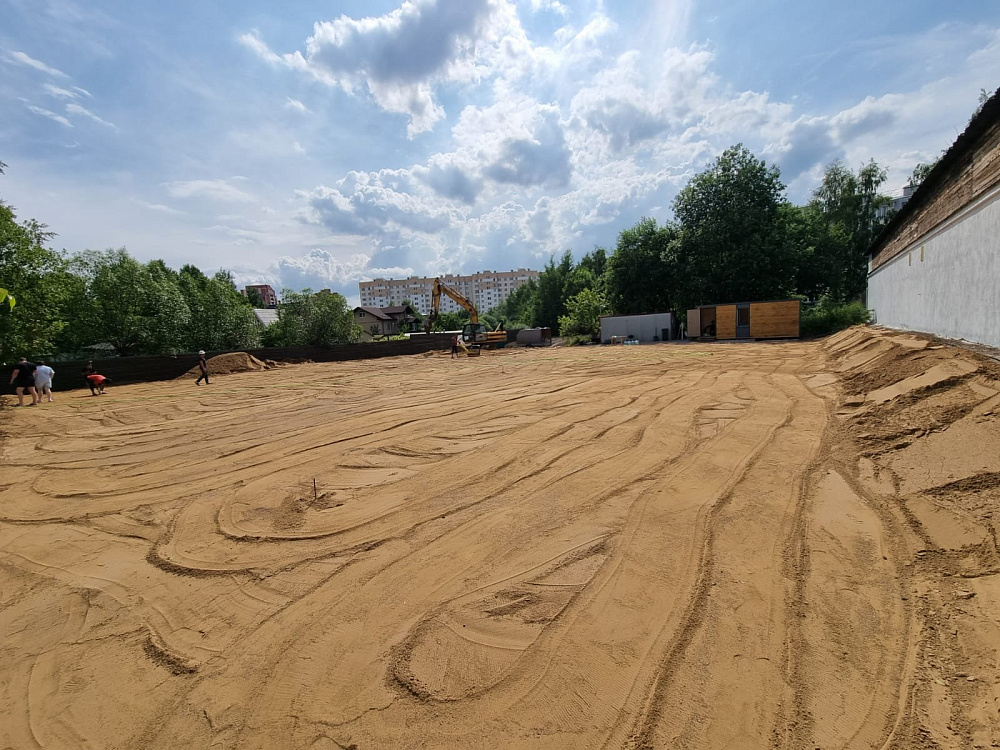

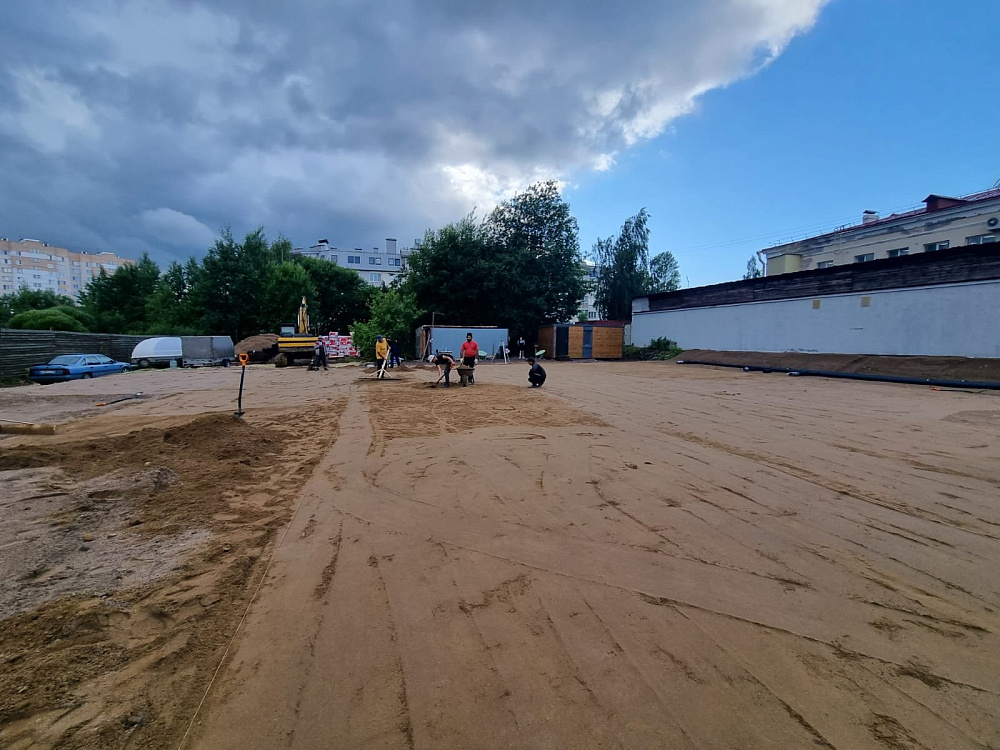

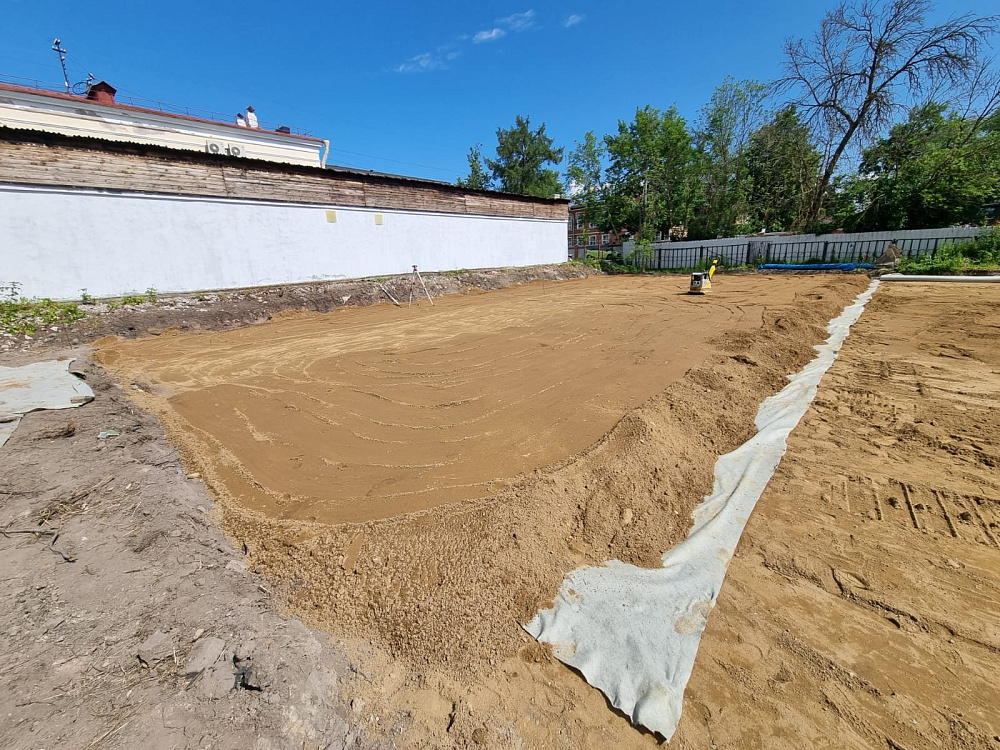

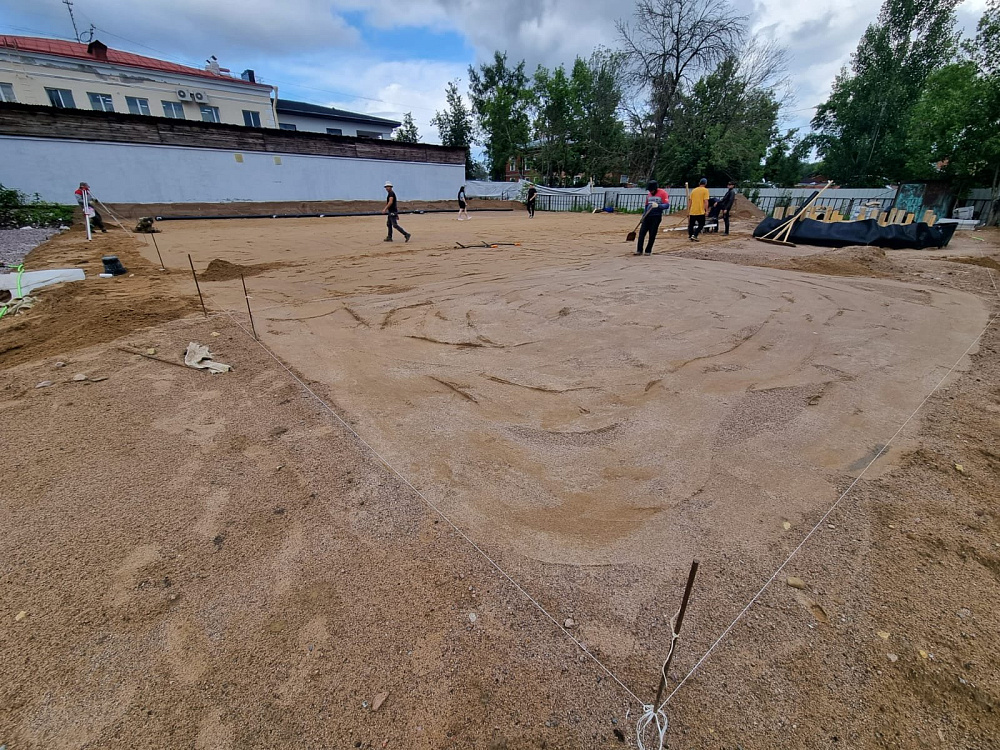

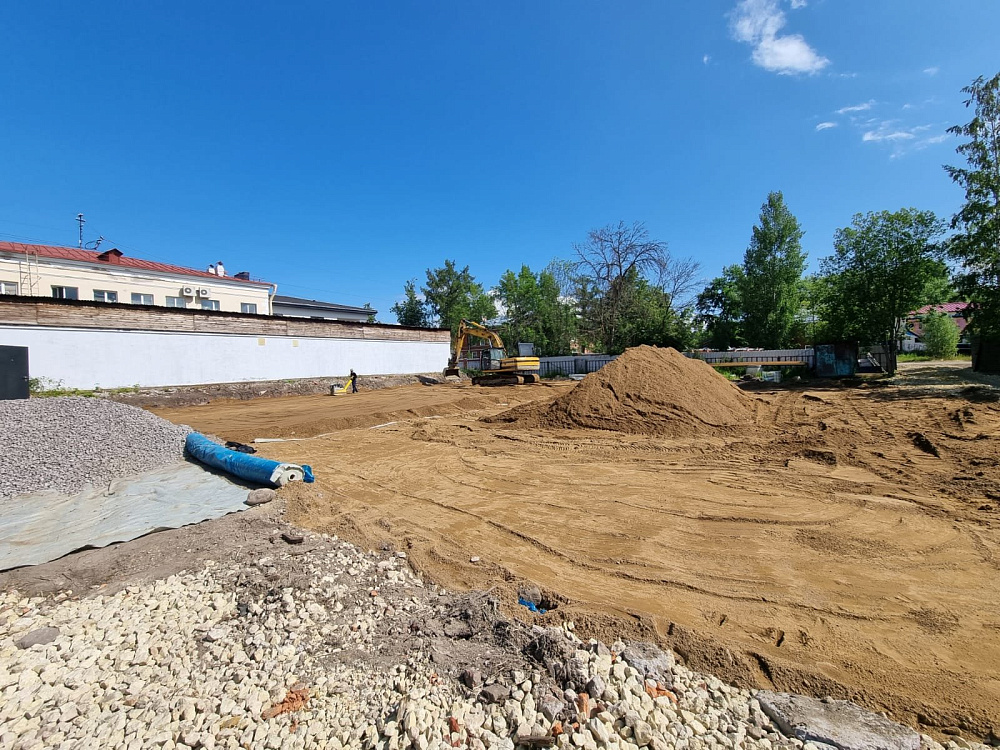

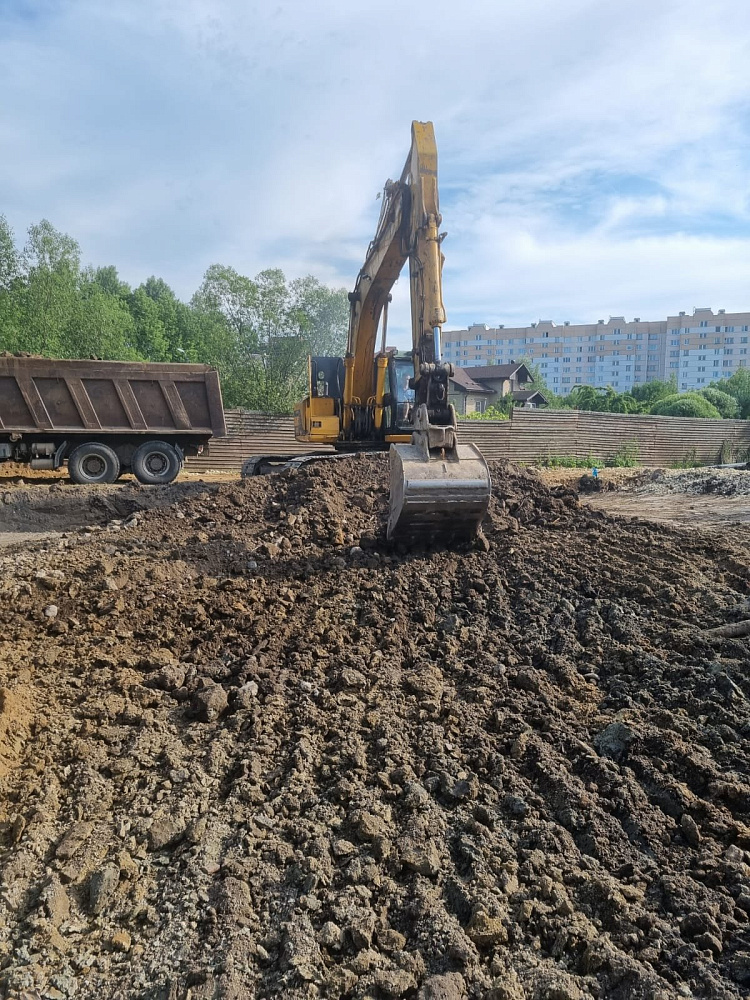

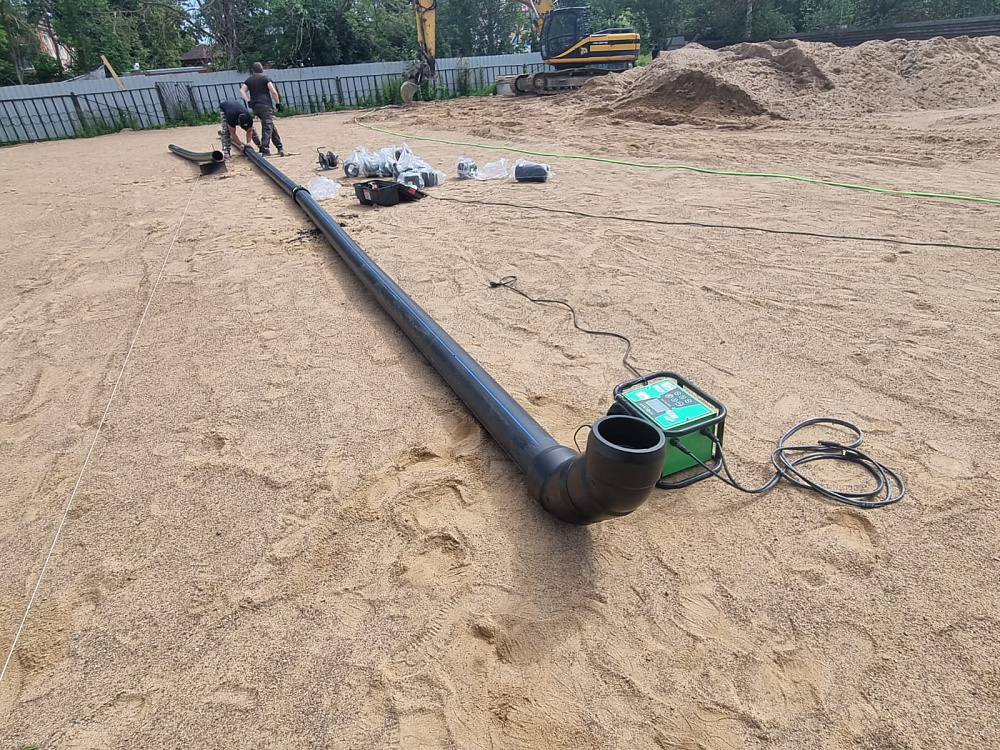

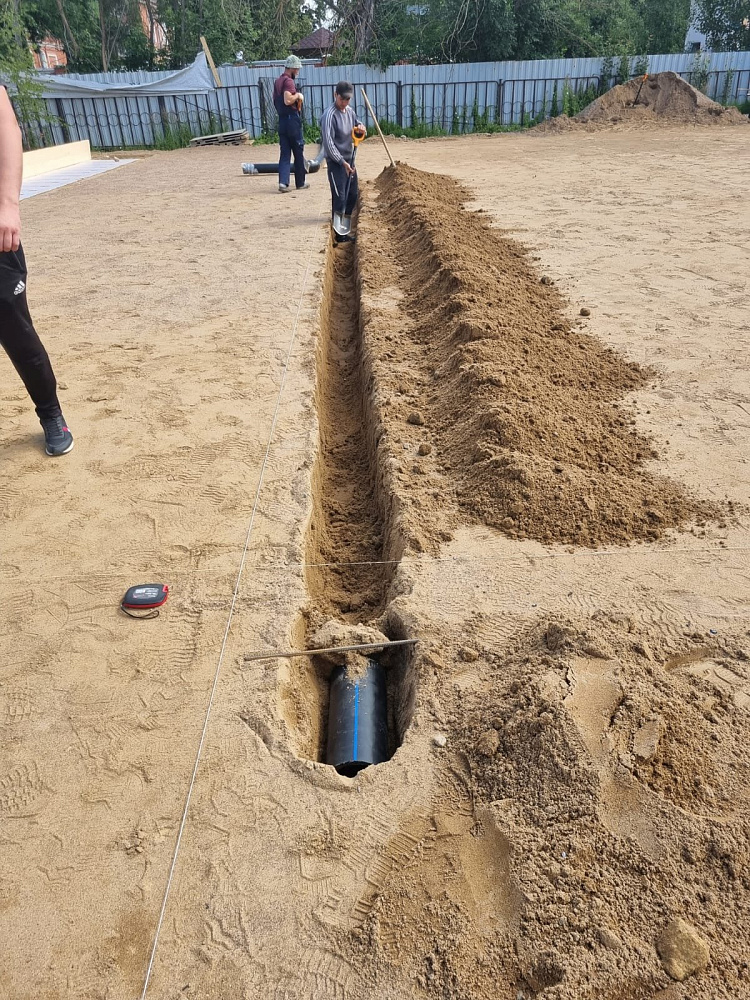

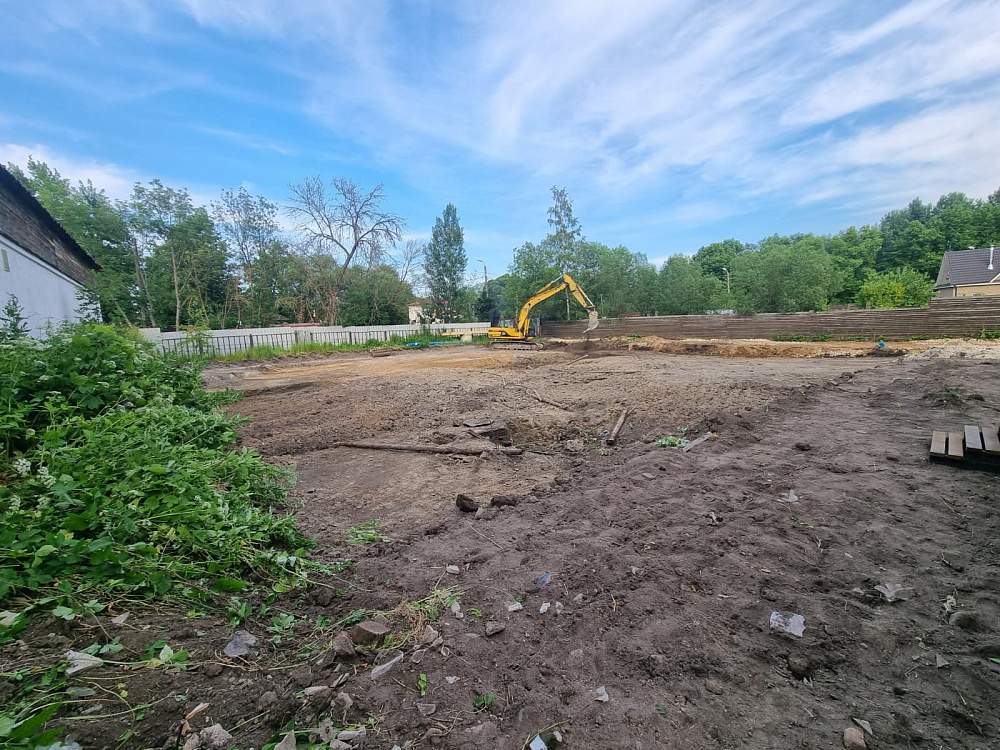

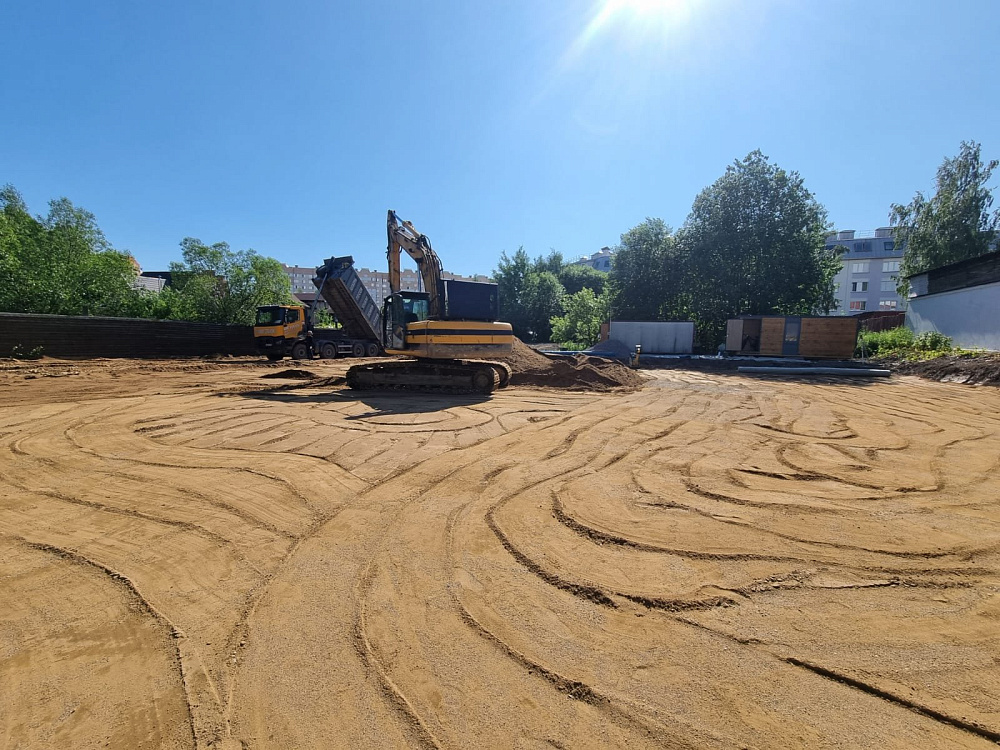

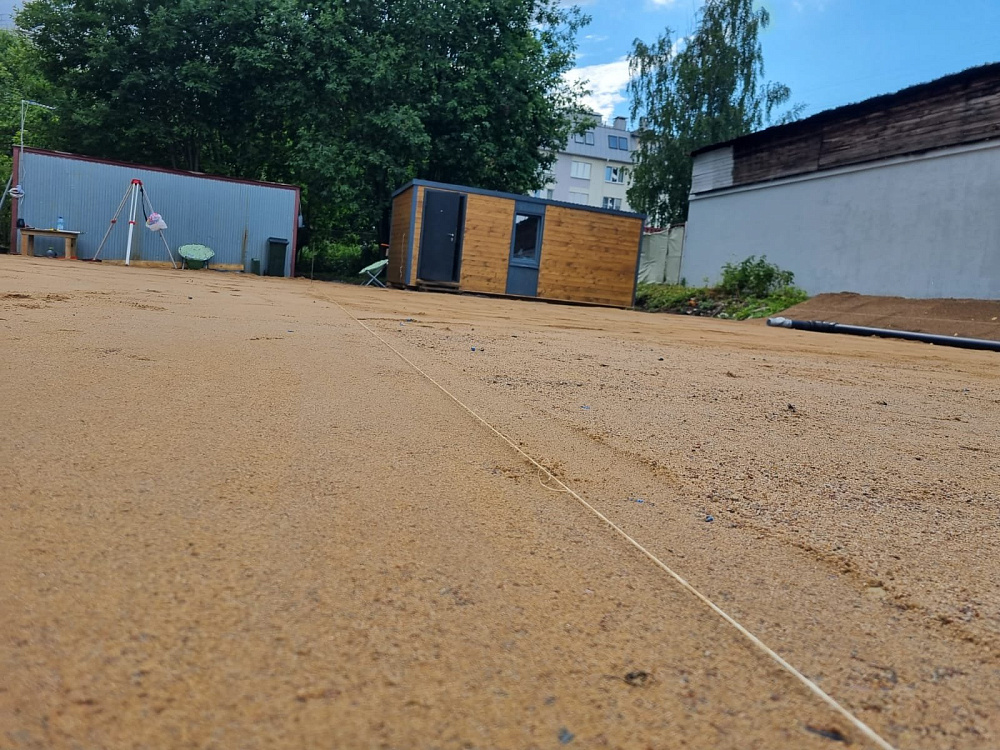

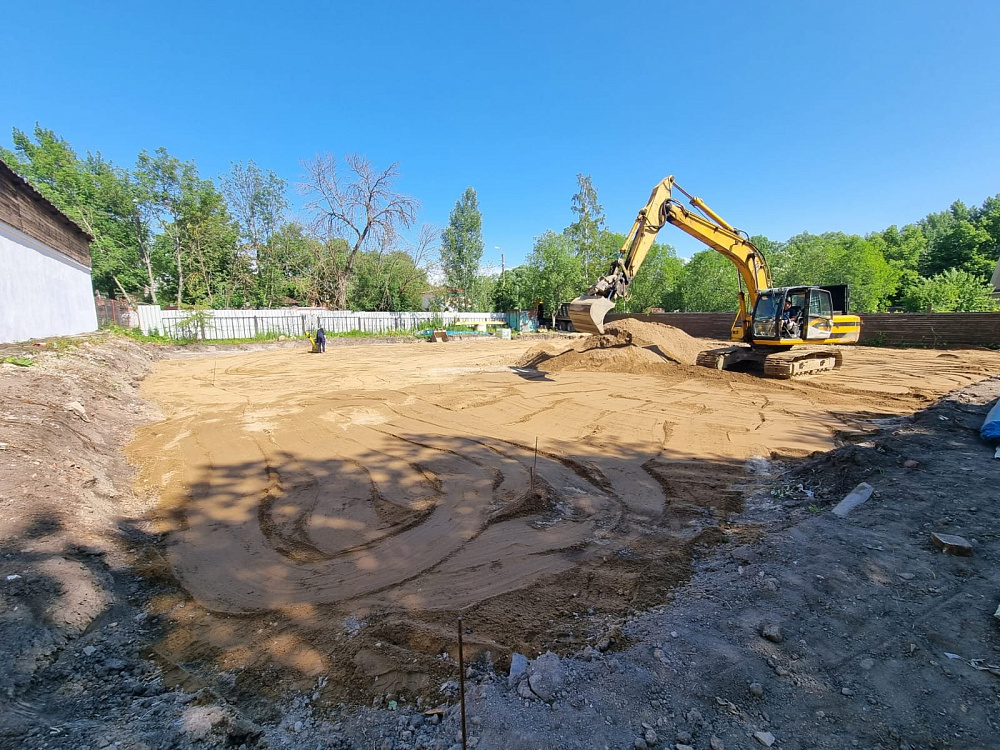

Перед началом работ по устройству фундамента был удален насыпной слой грунта до отметки -1,100 (21,50). Затем была выполнена подсыпка из песчано-гравийной смеси до отметки -0,440, при этом каждый слой тщательно уплотнялся до степени уплотнения 0,98.

В качестве основания под подушку фундамента использовался грунт ИГЭ-1 — коричневый суглинок, относящийся к тугопластичным породам. Такой тип грунта учитывается на стадии проектирования фундаментов , что позволяет избежать деформаций и просадок в процессе эксплуатации здания.

Армирование плиты и конструктивные решения

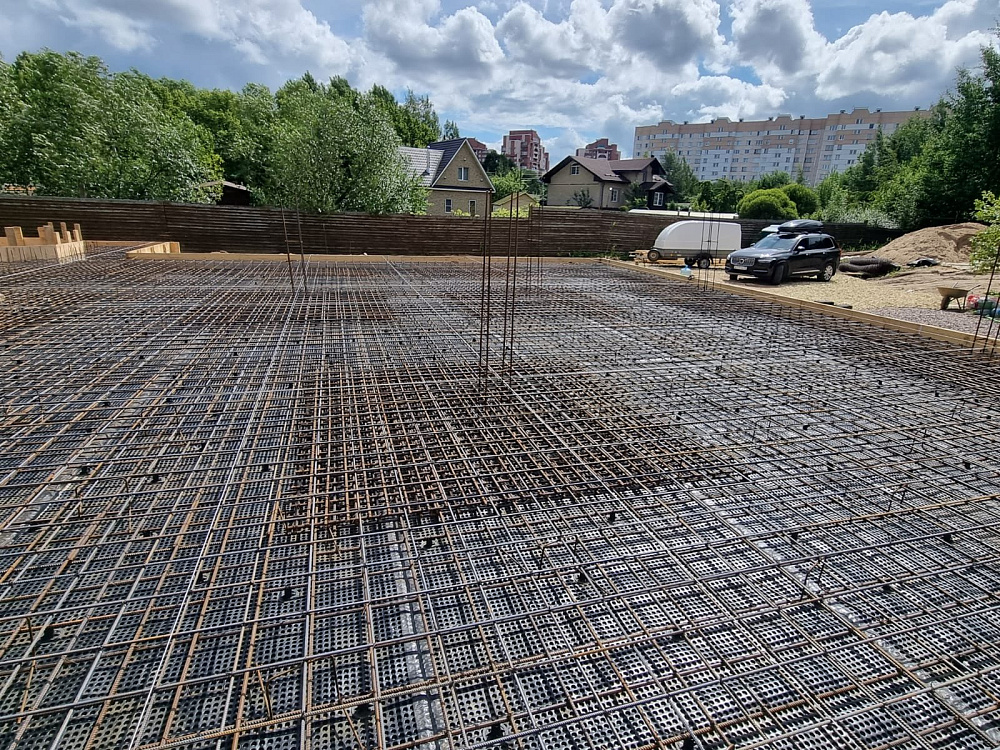

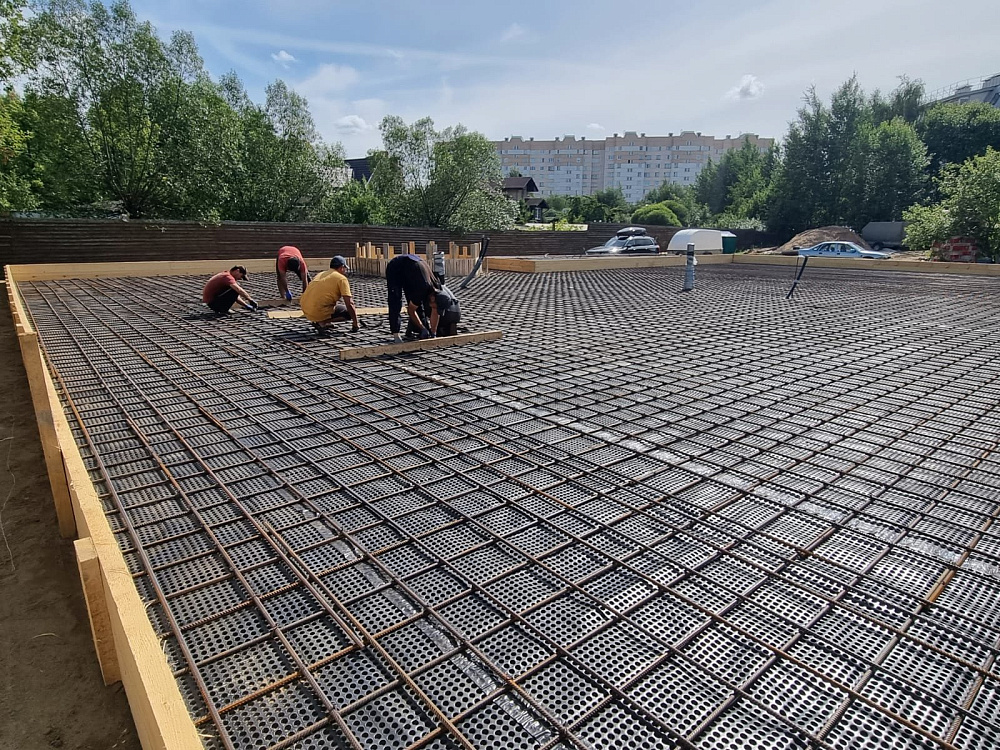

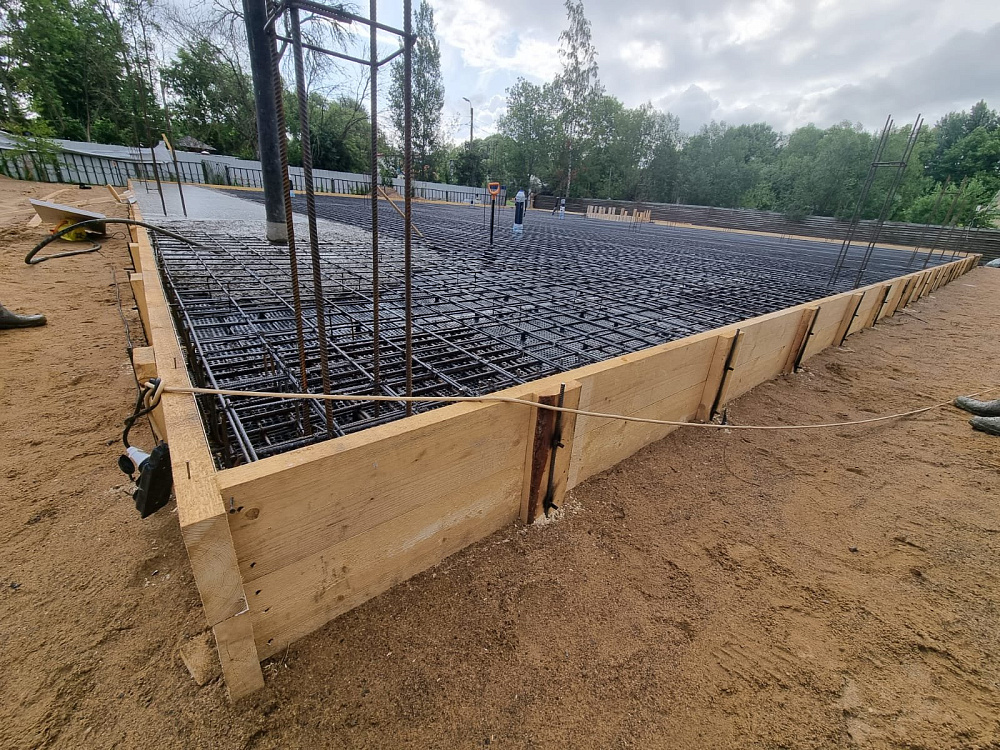

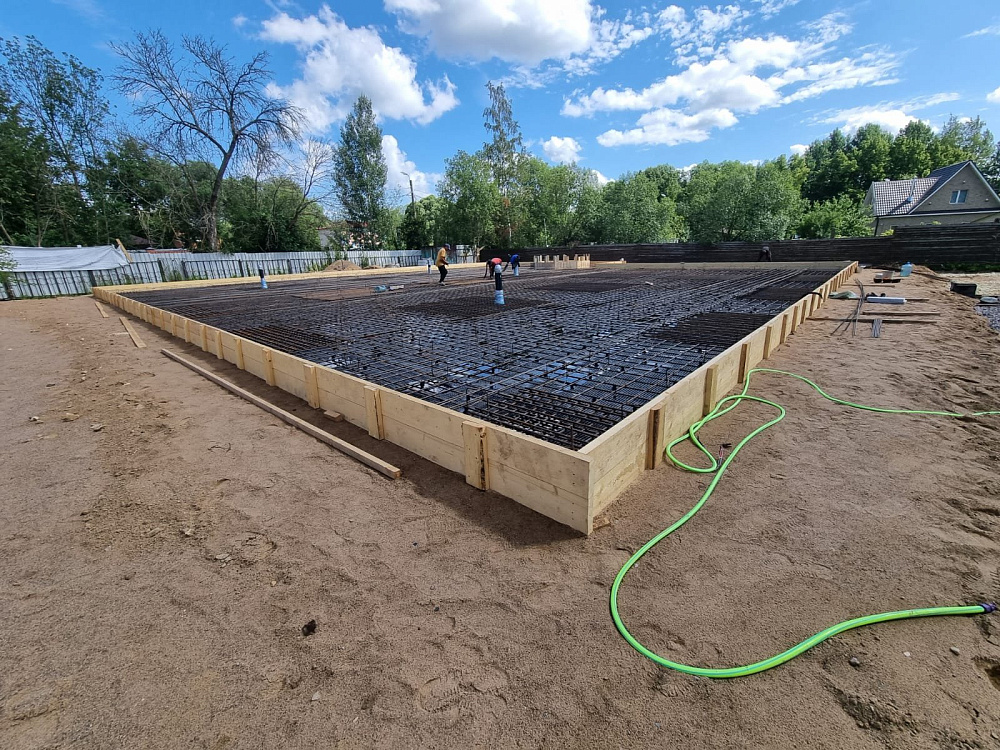

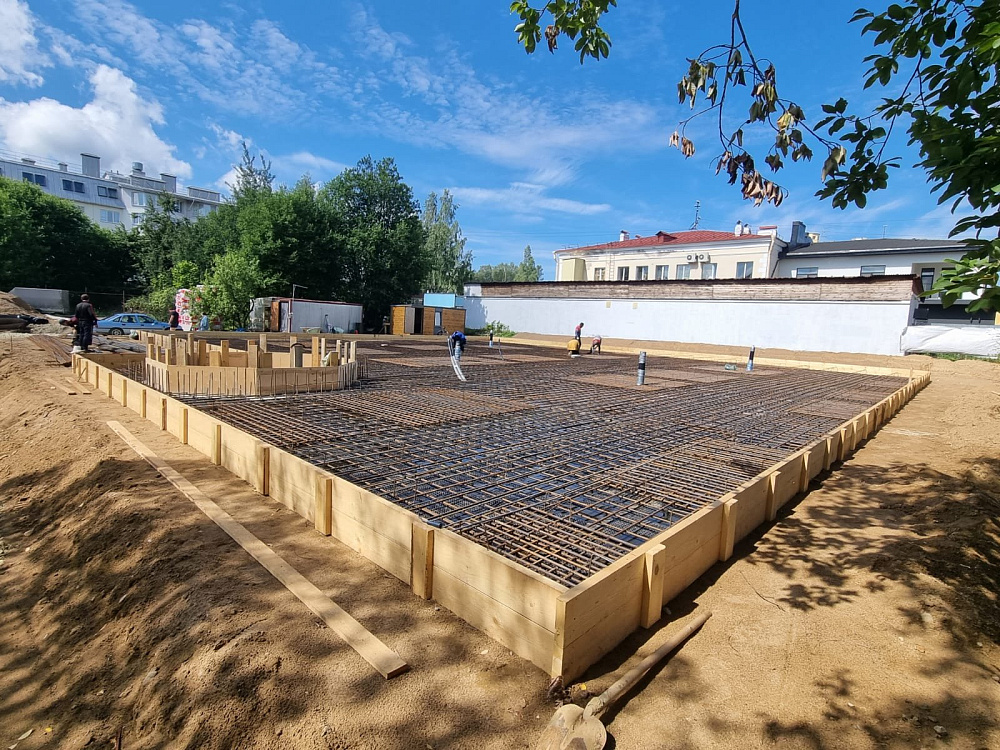

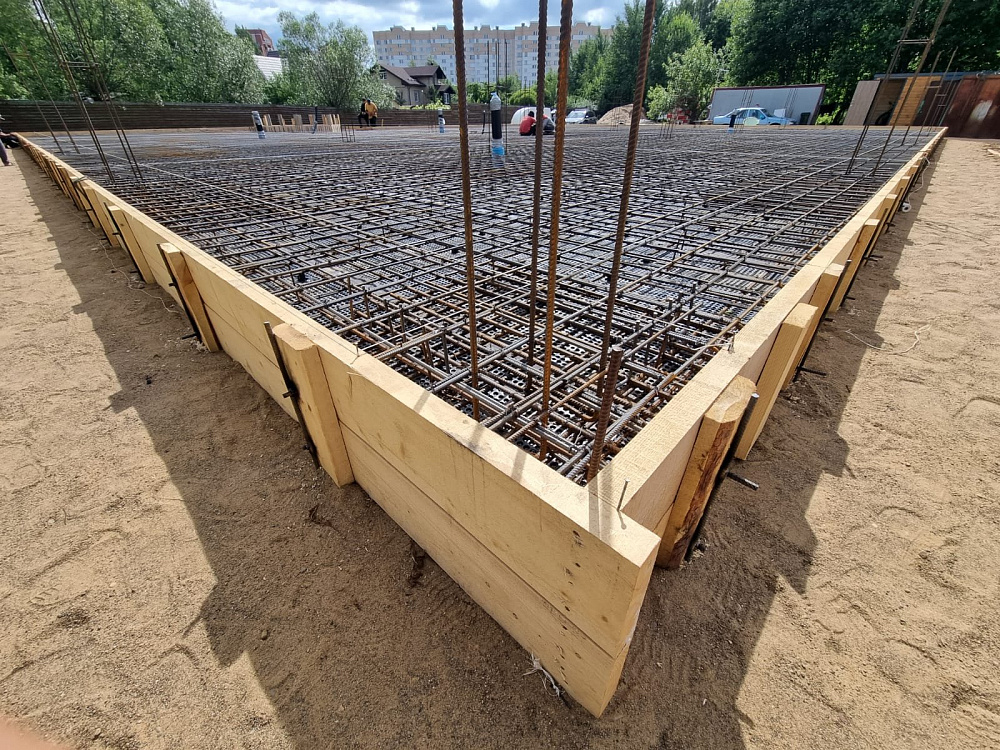

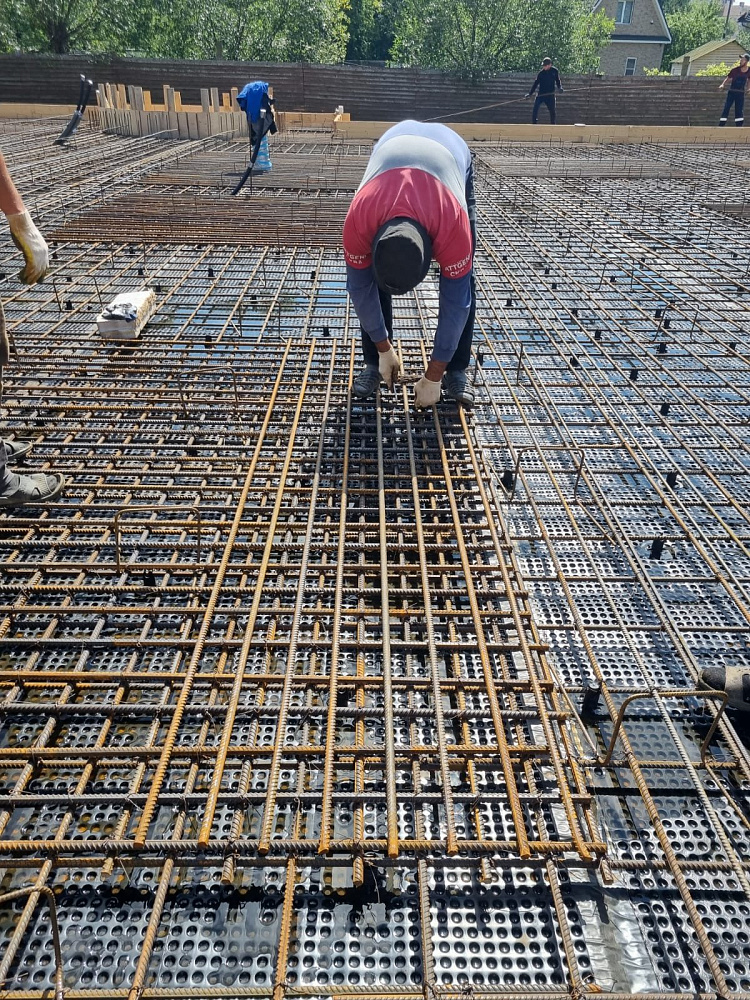

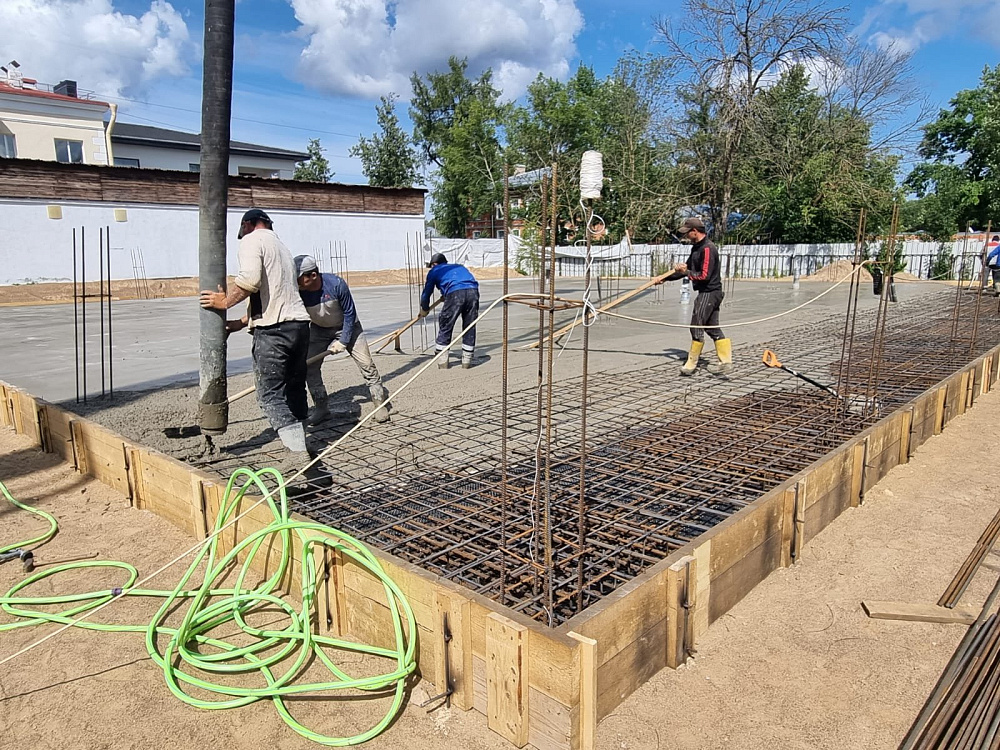

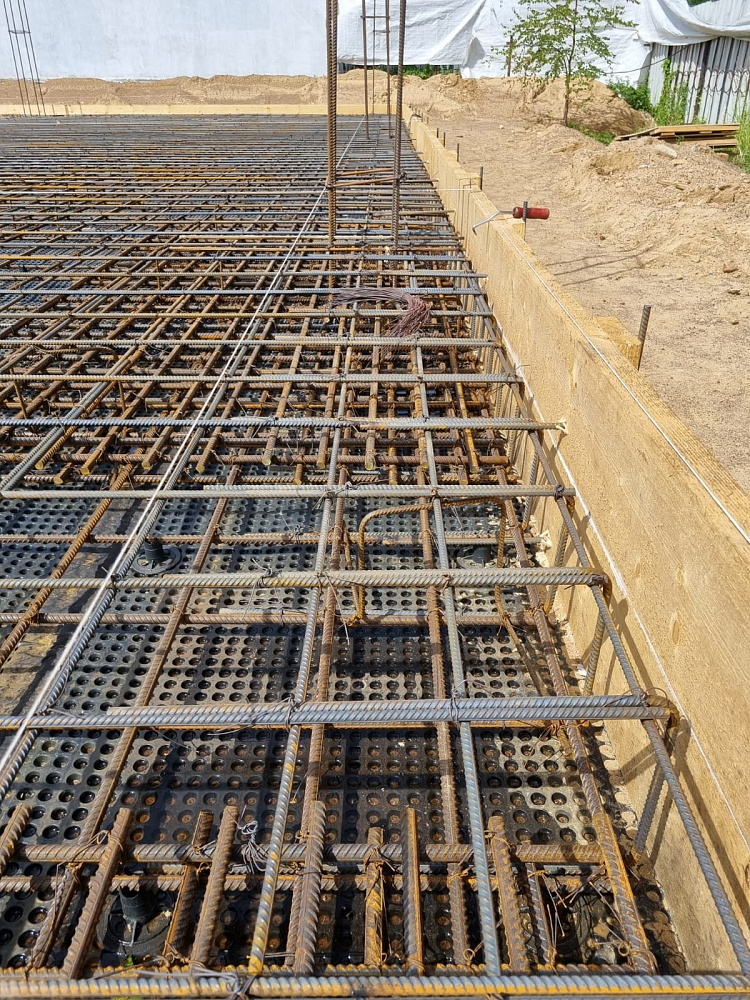

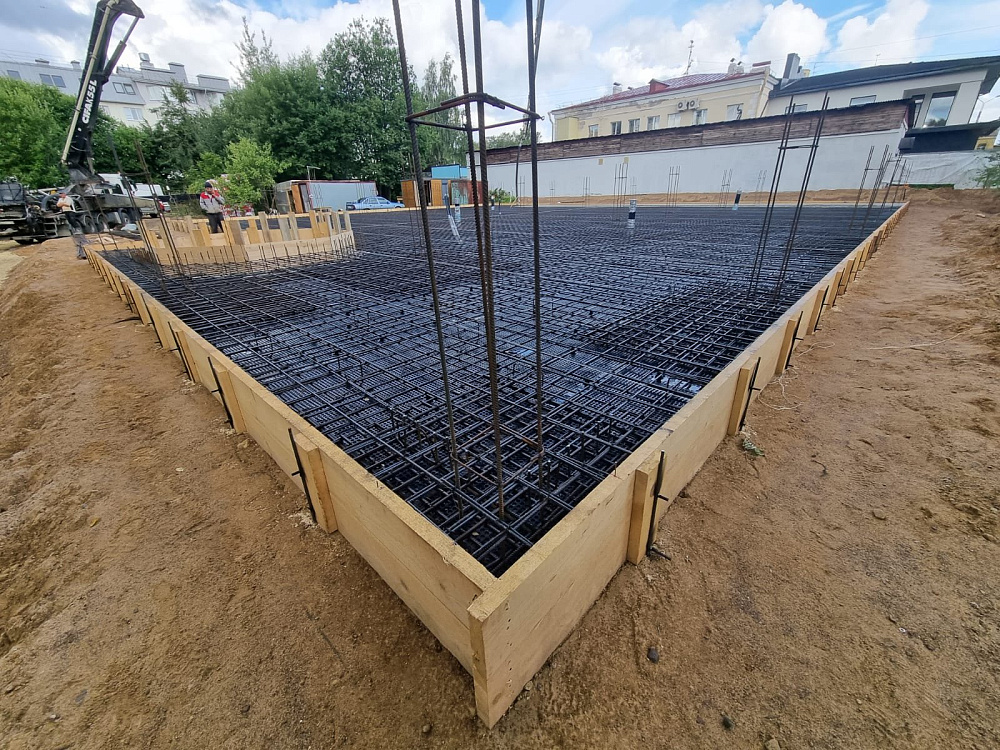

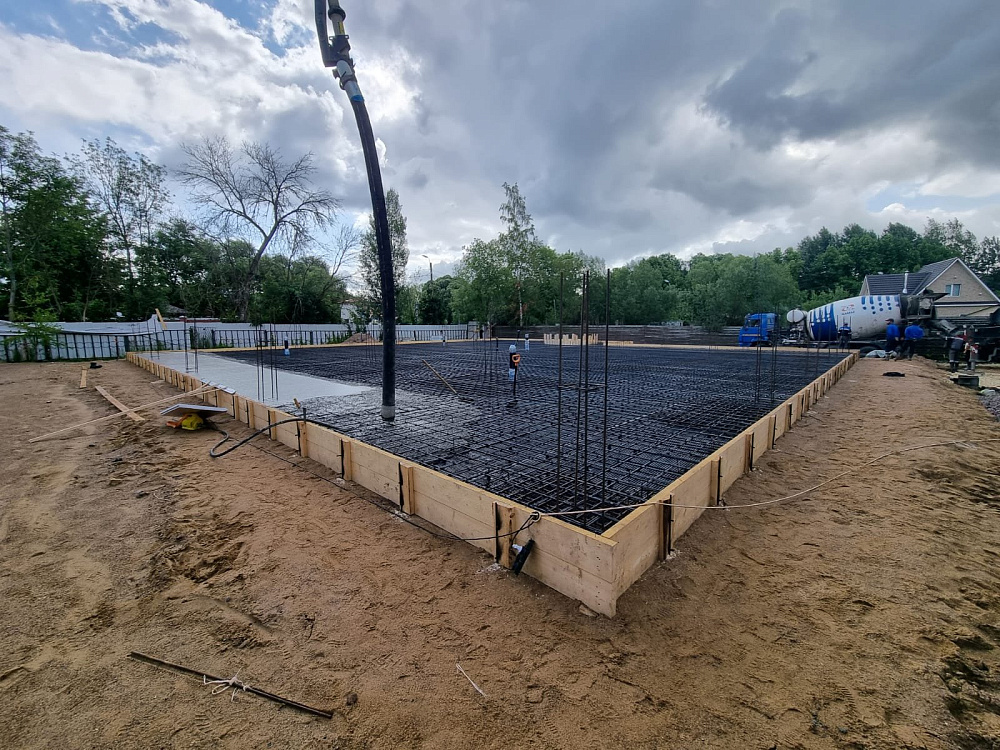

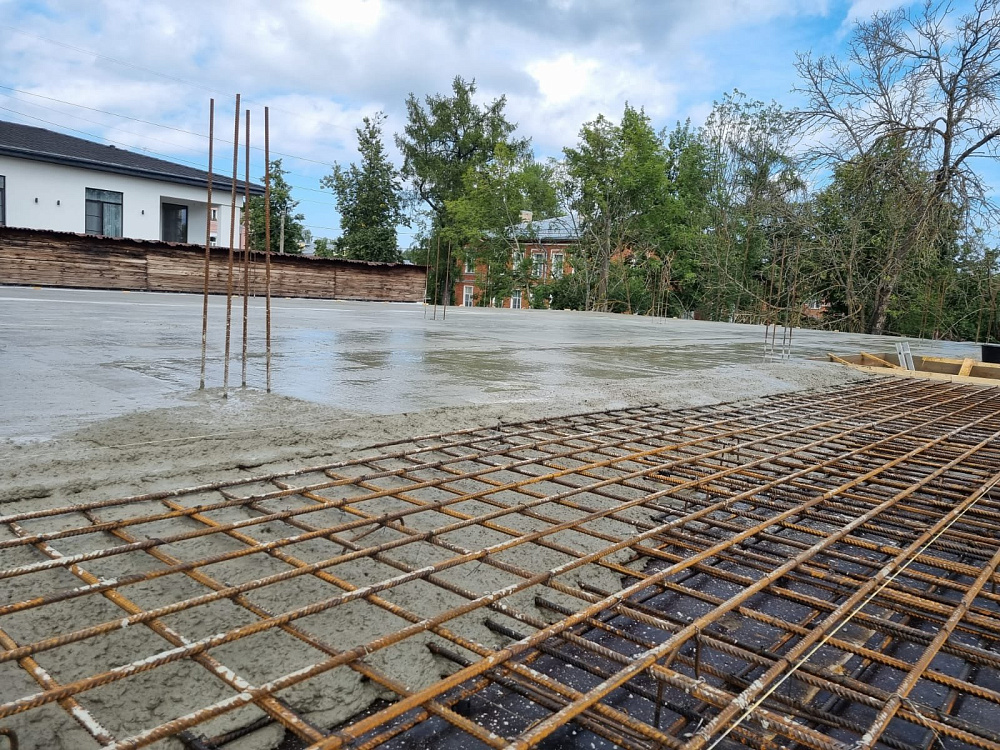

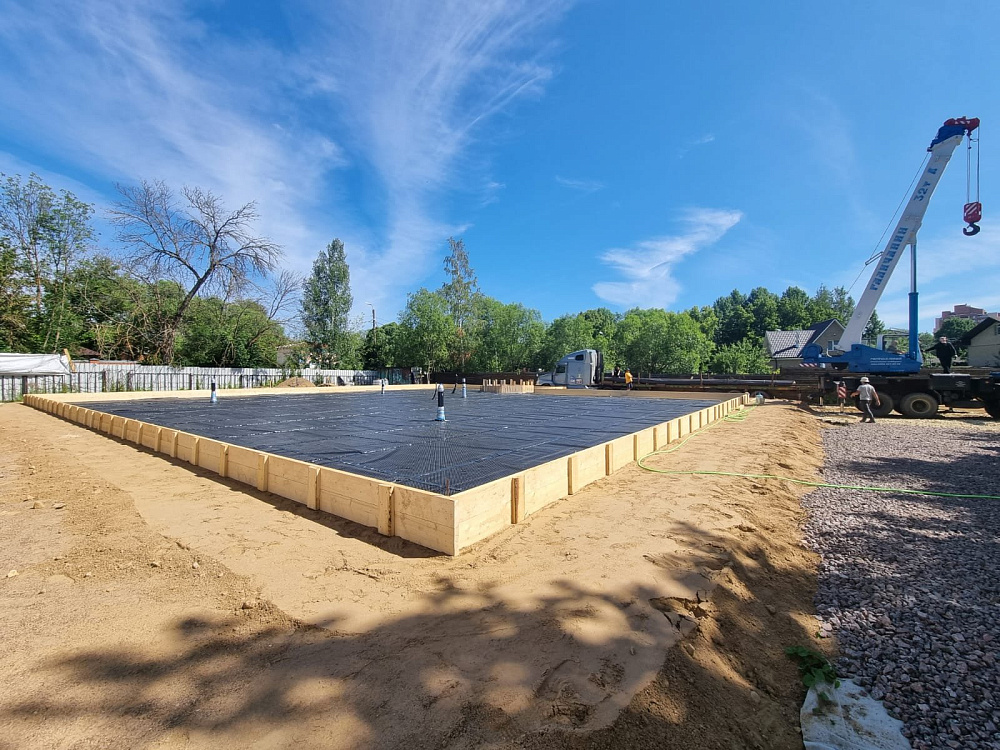

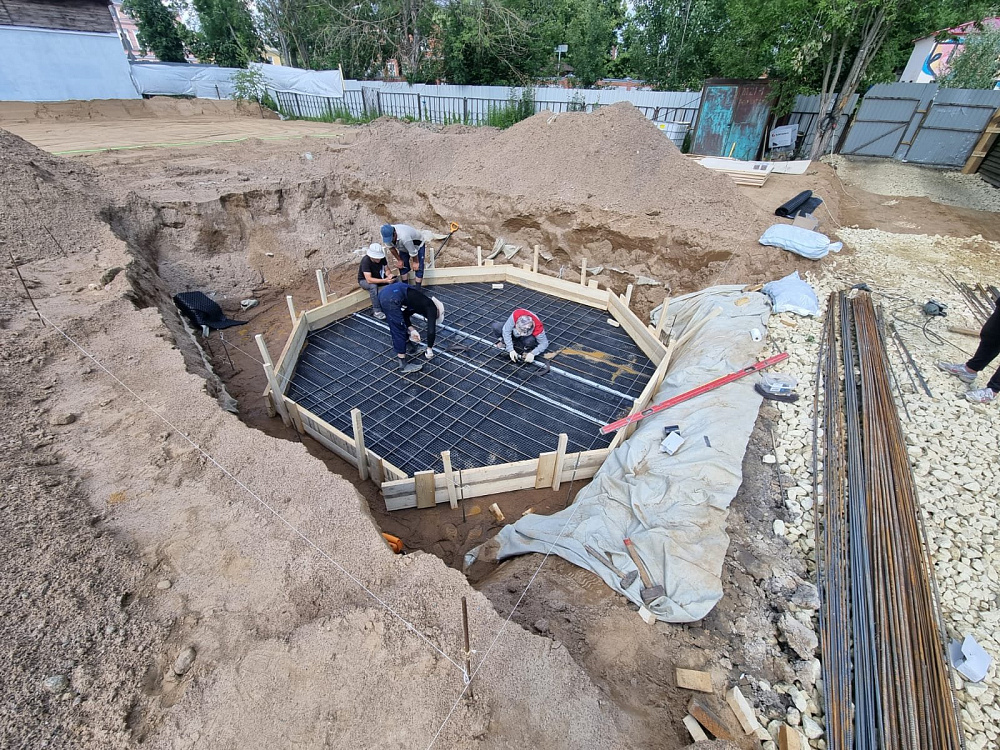

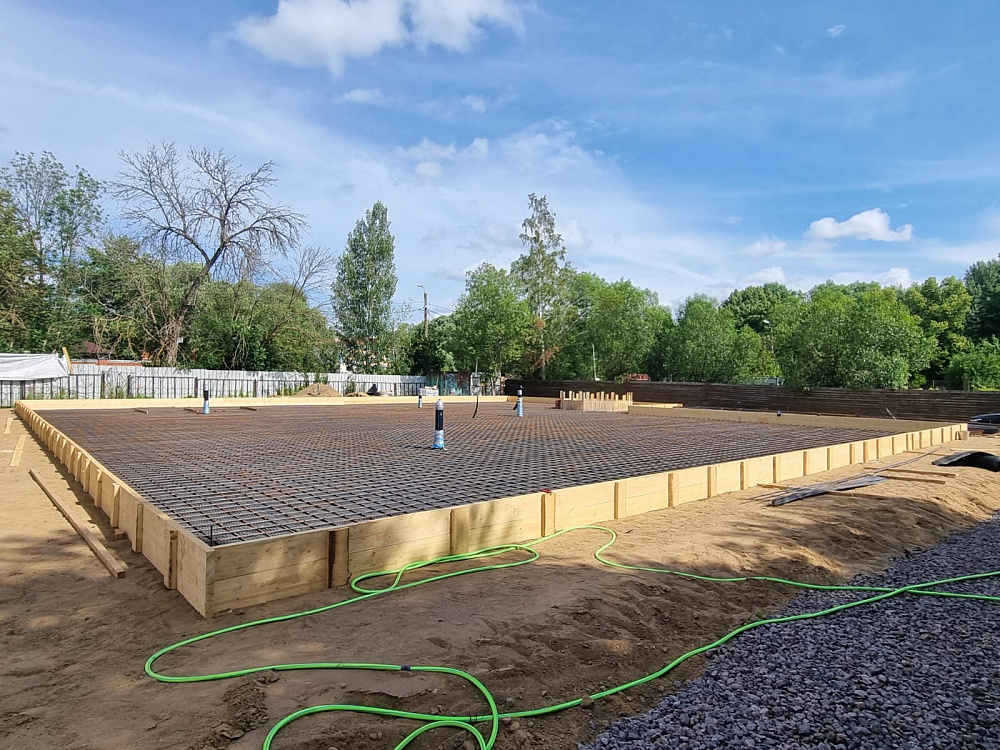

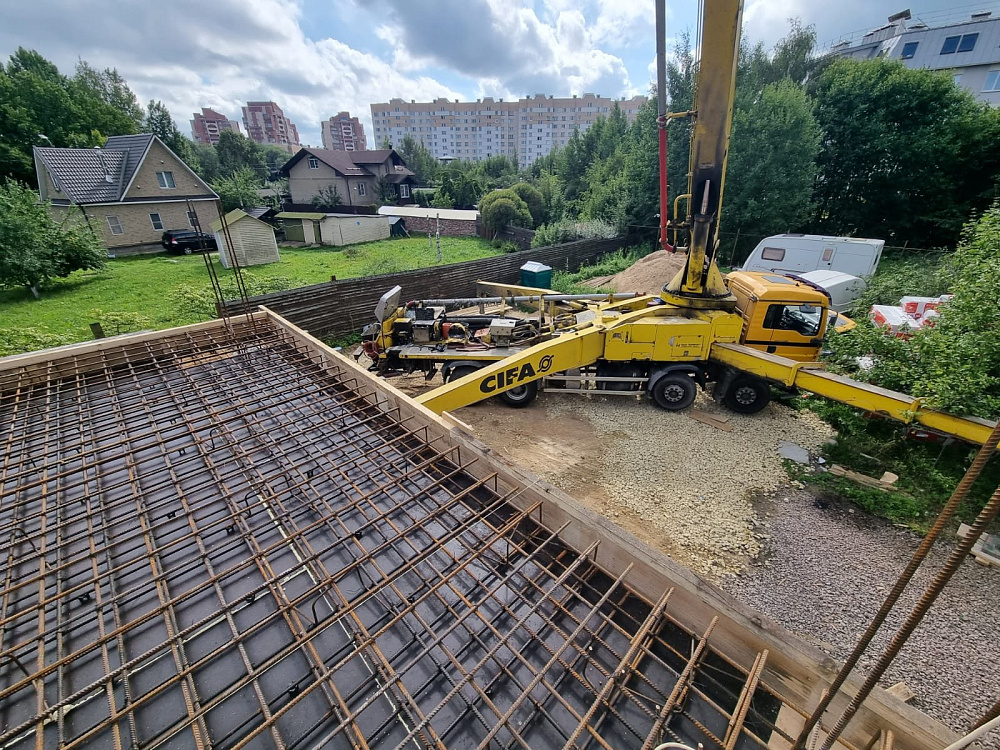

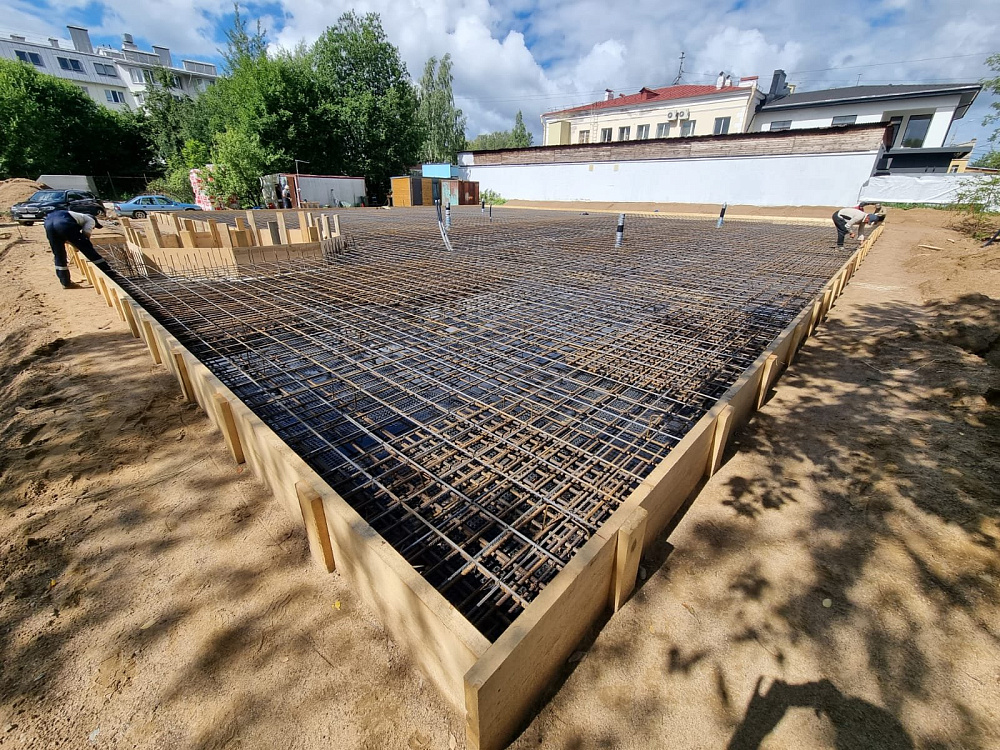

Для усиления конструкции фундамента были использованы две сетки из арматуры : нижняя — Ф14 А500 с ячейками 200×200 мм и верхняя — Ф10 А500 с ячейками 200×200 мм. Защитный слой арматуры составляет 40 мм, что повышает долговечность конструкций и защищает сталь от коррозии.

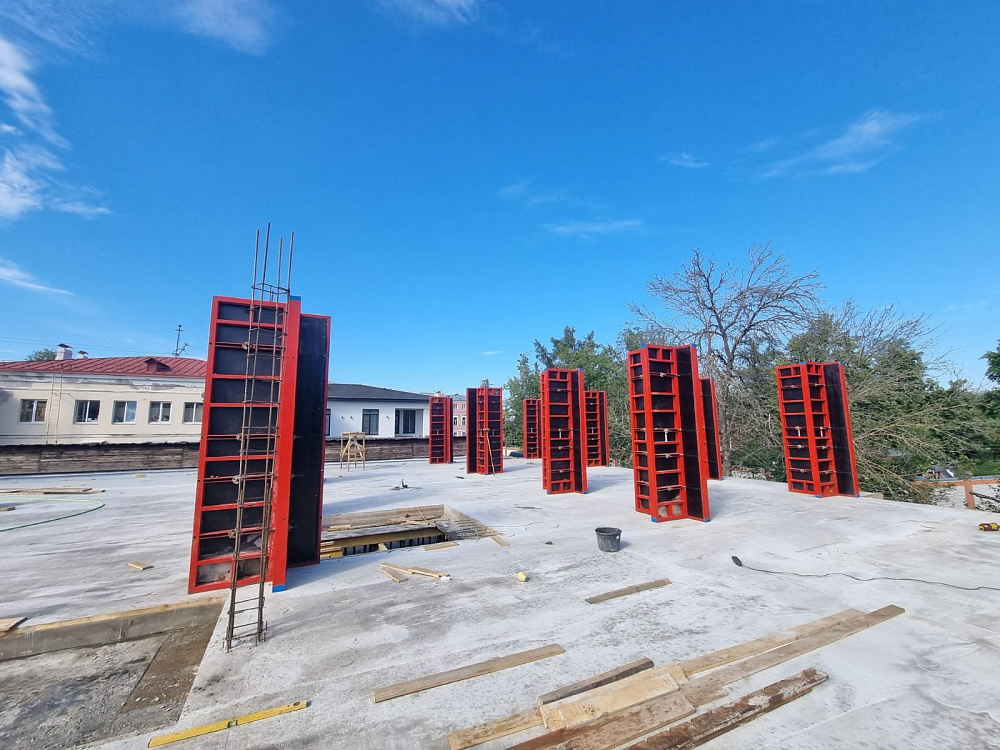

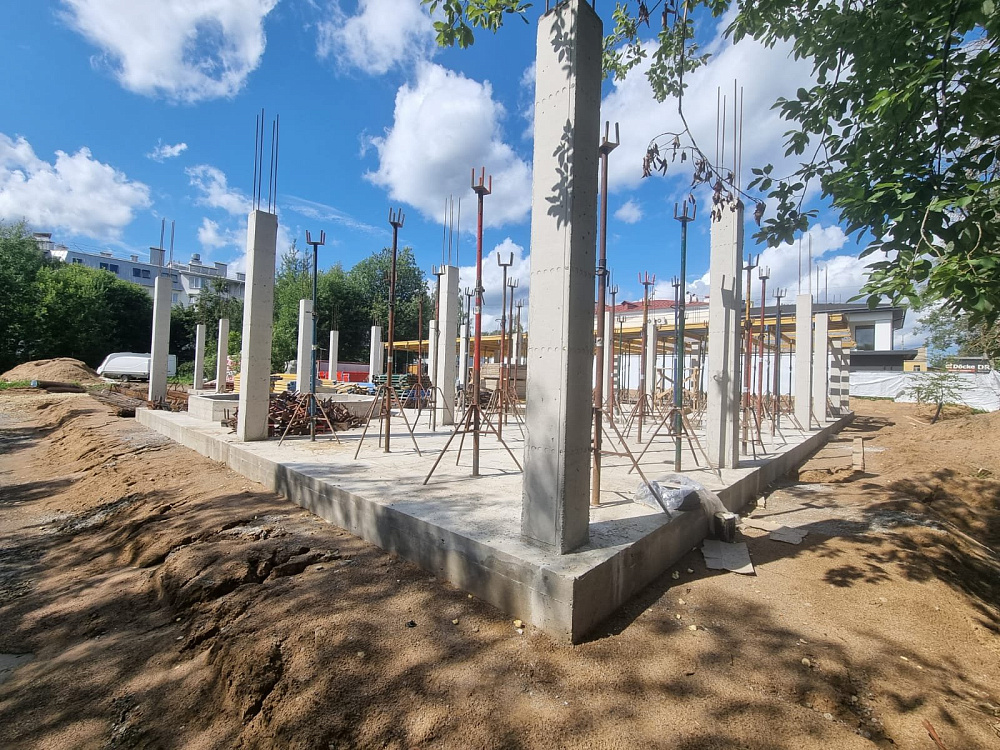

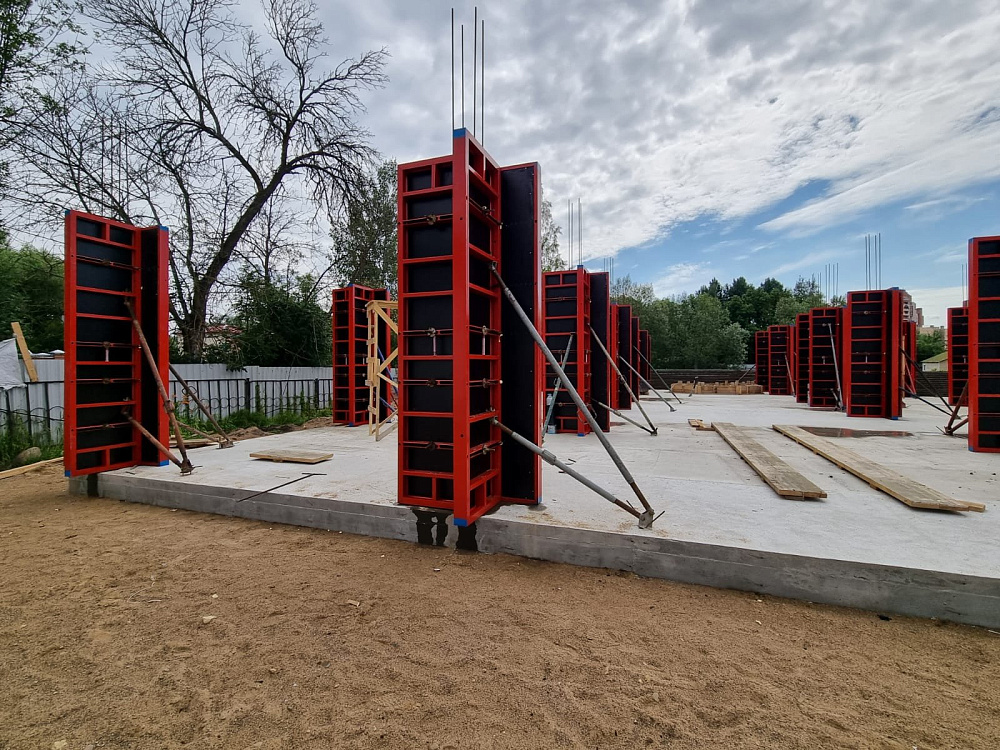

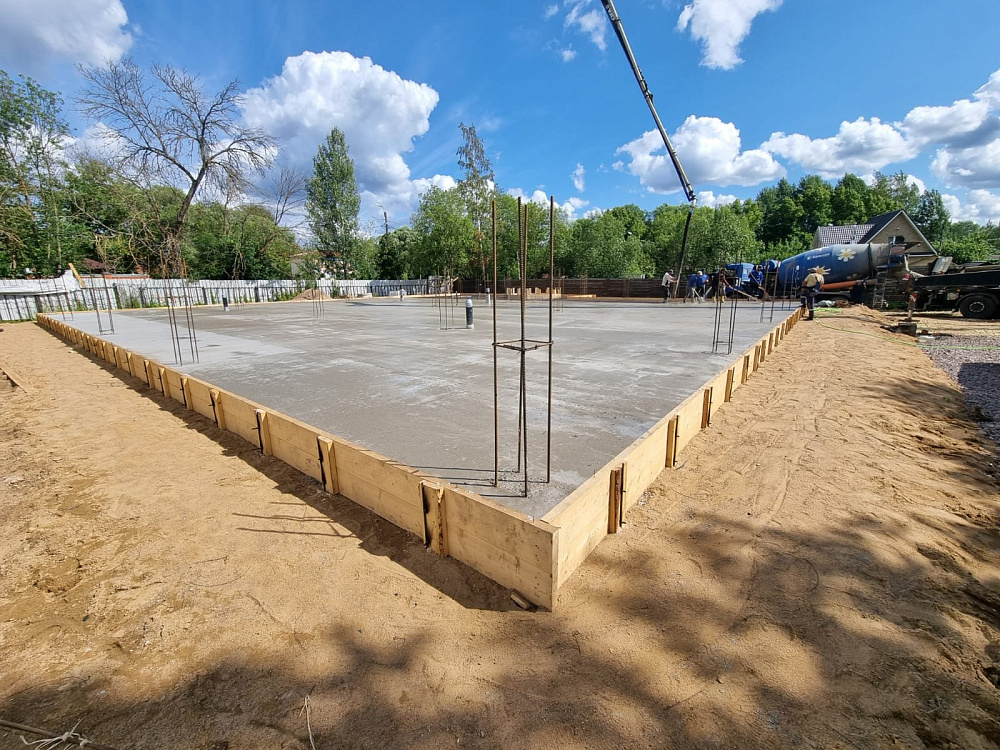

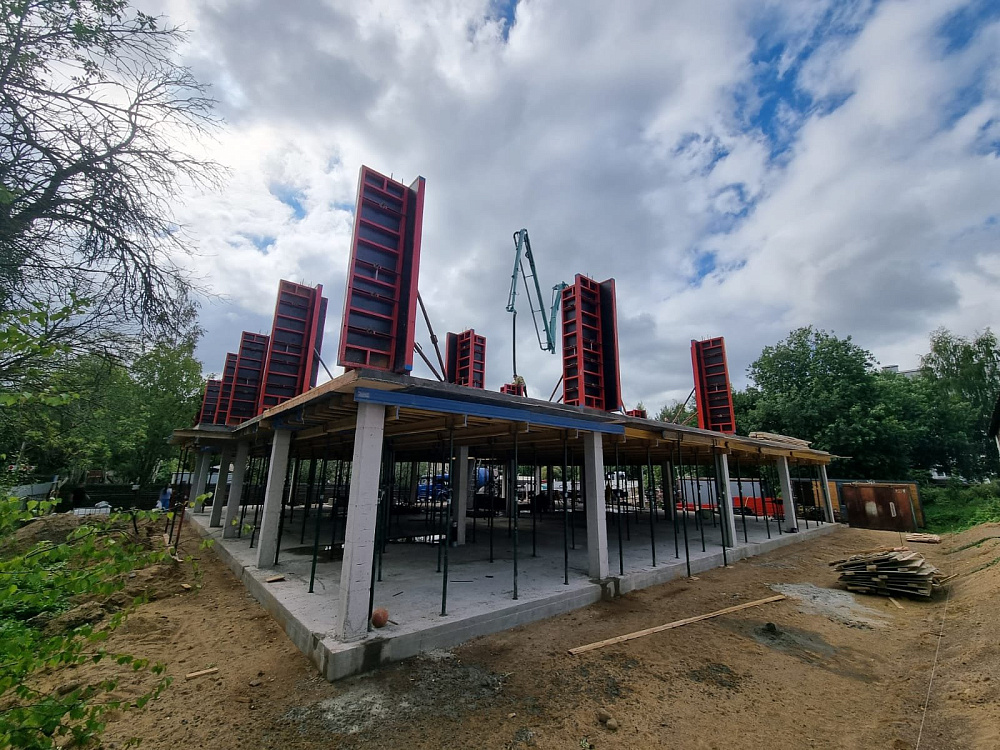

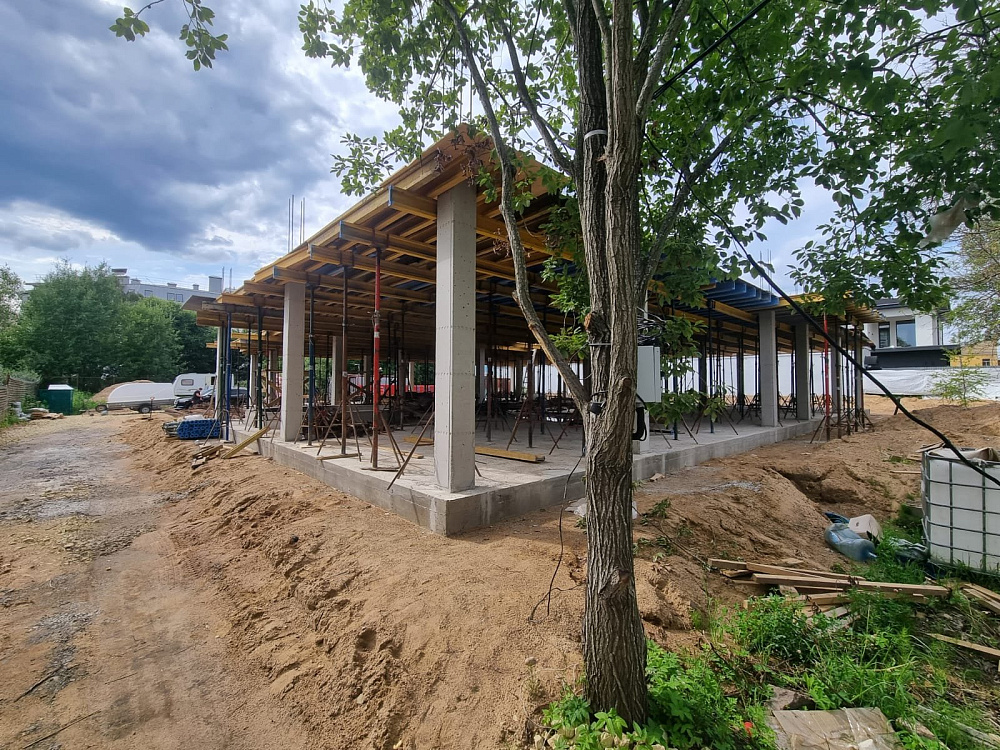

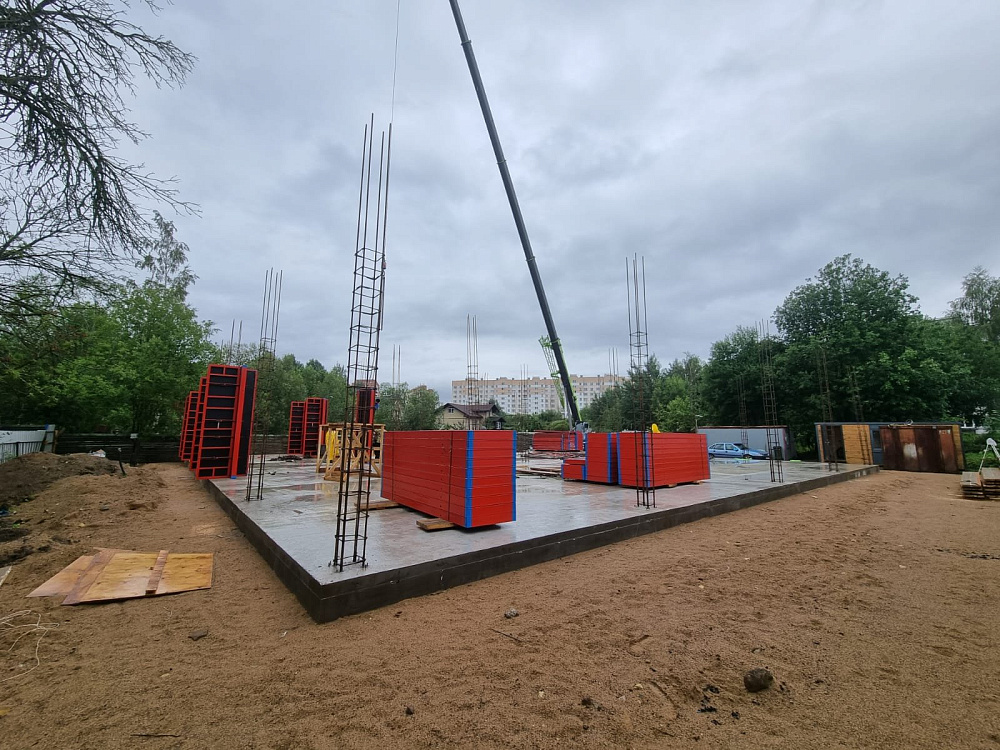

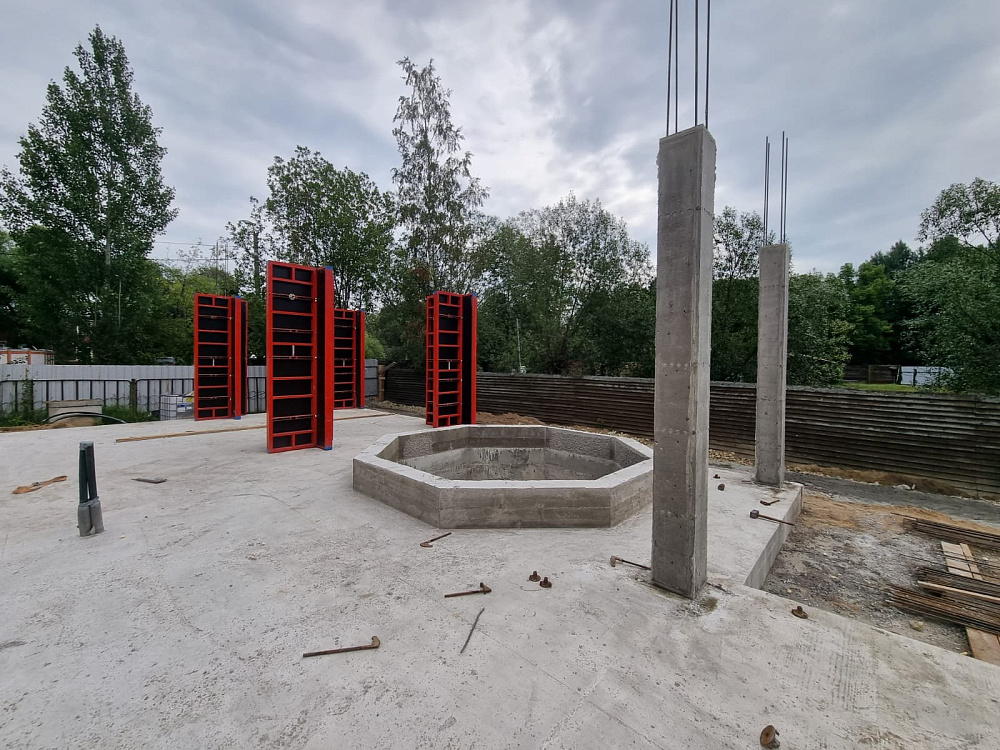

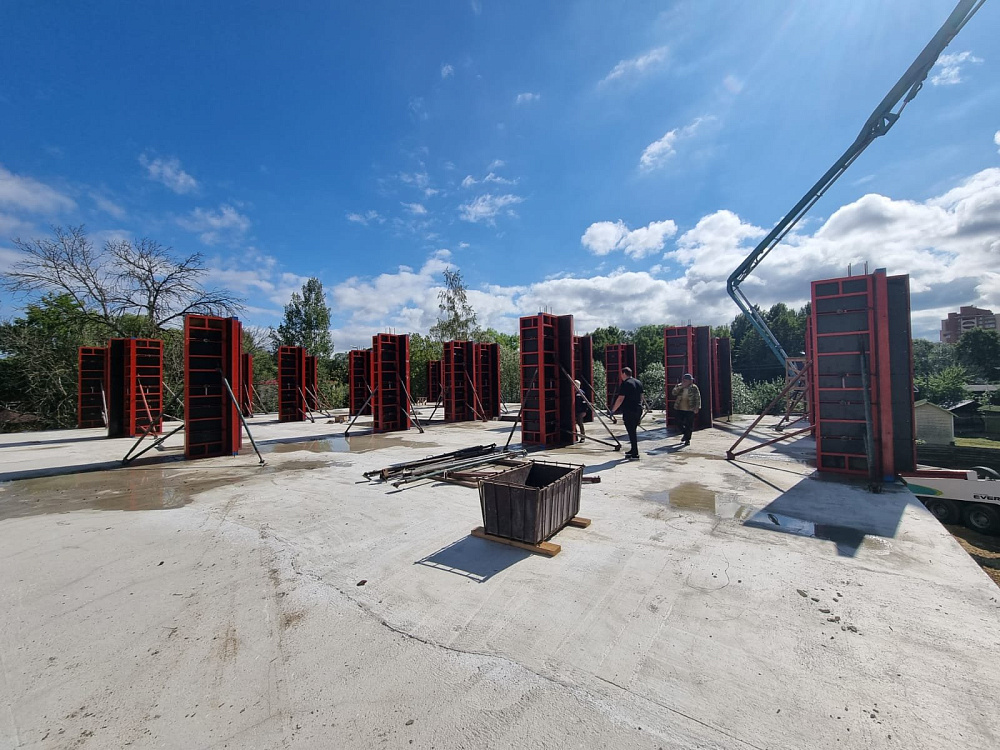

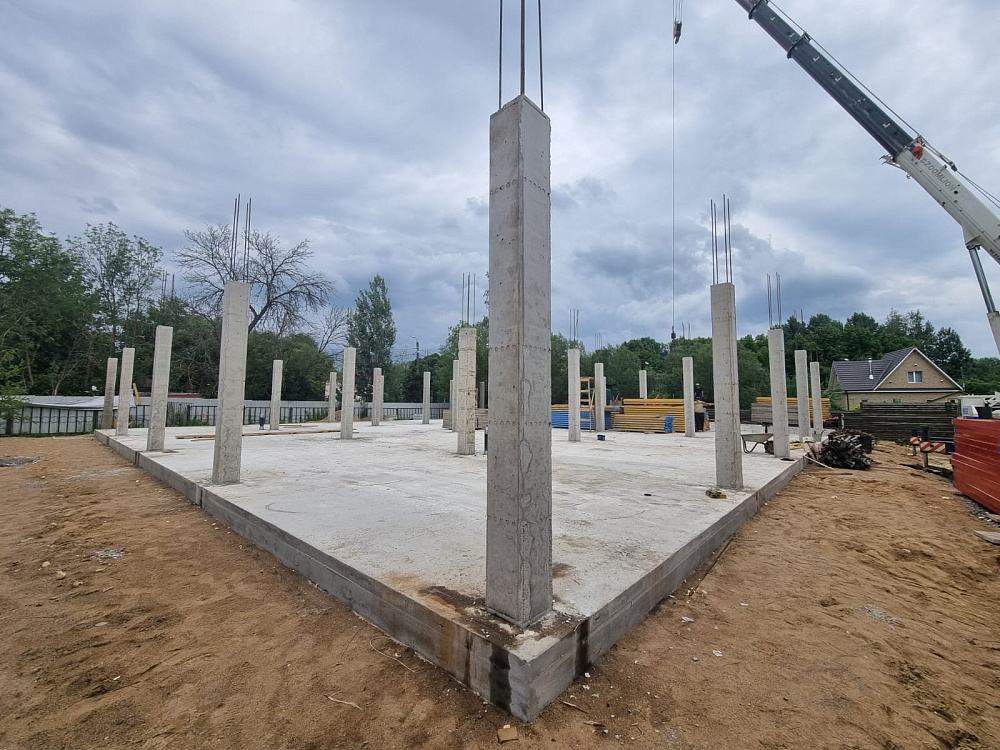

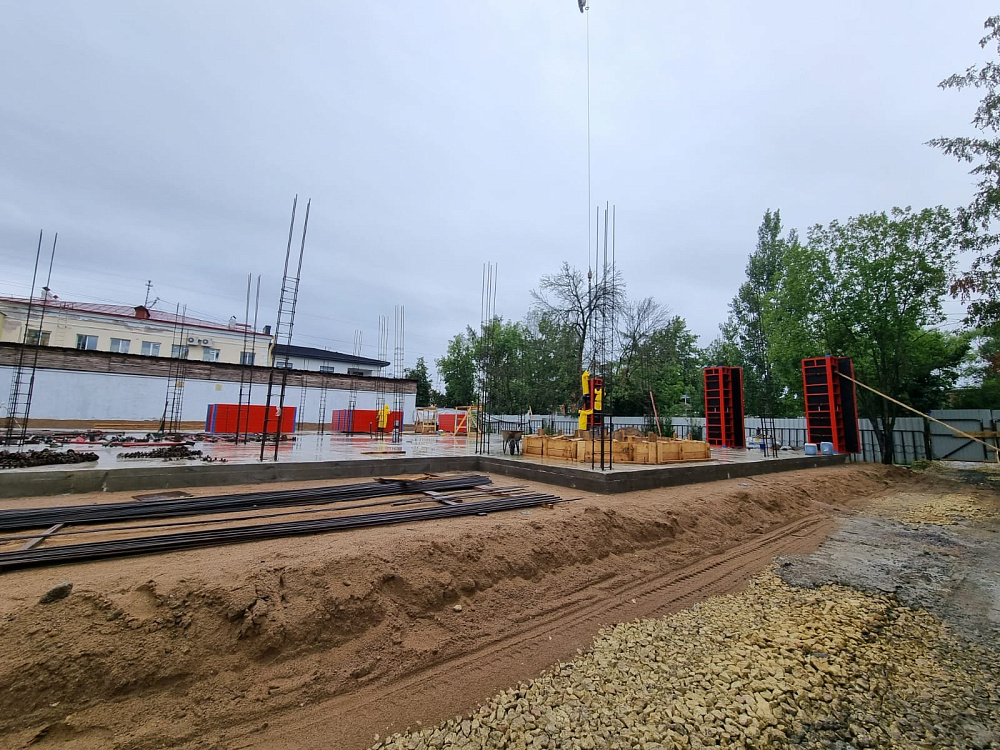

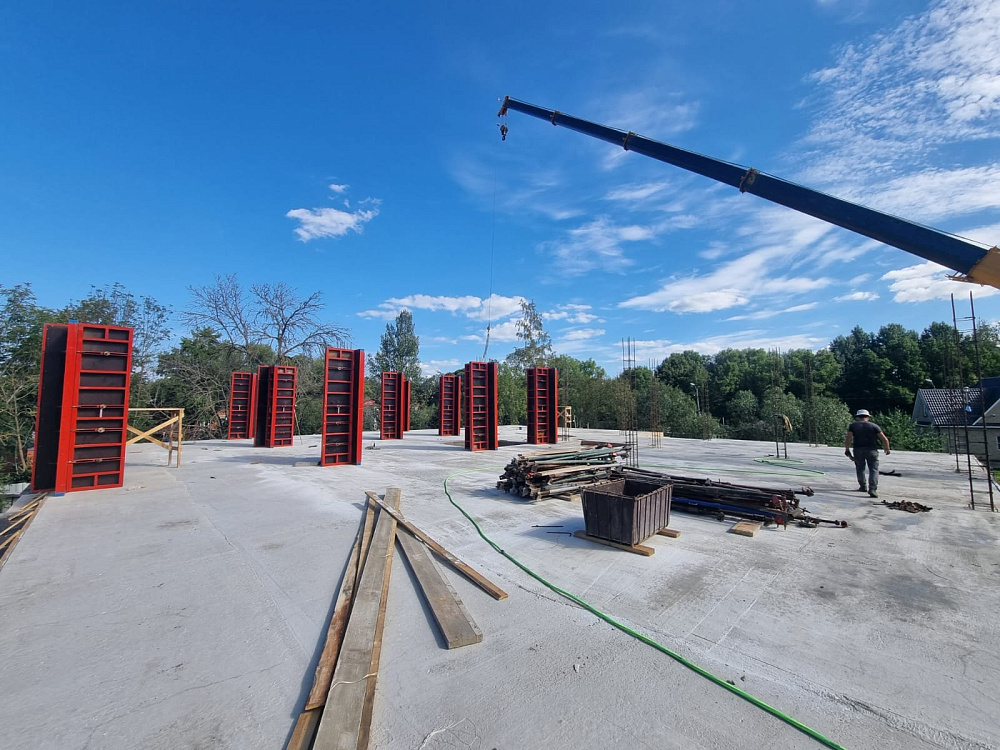

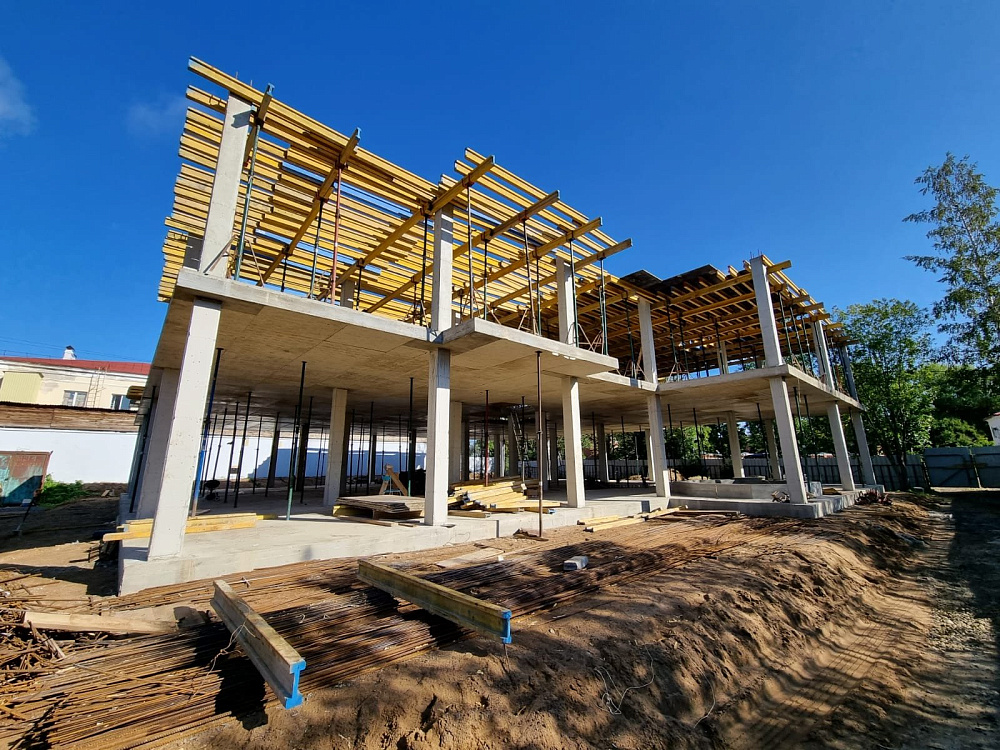

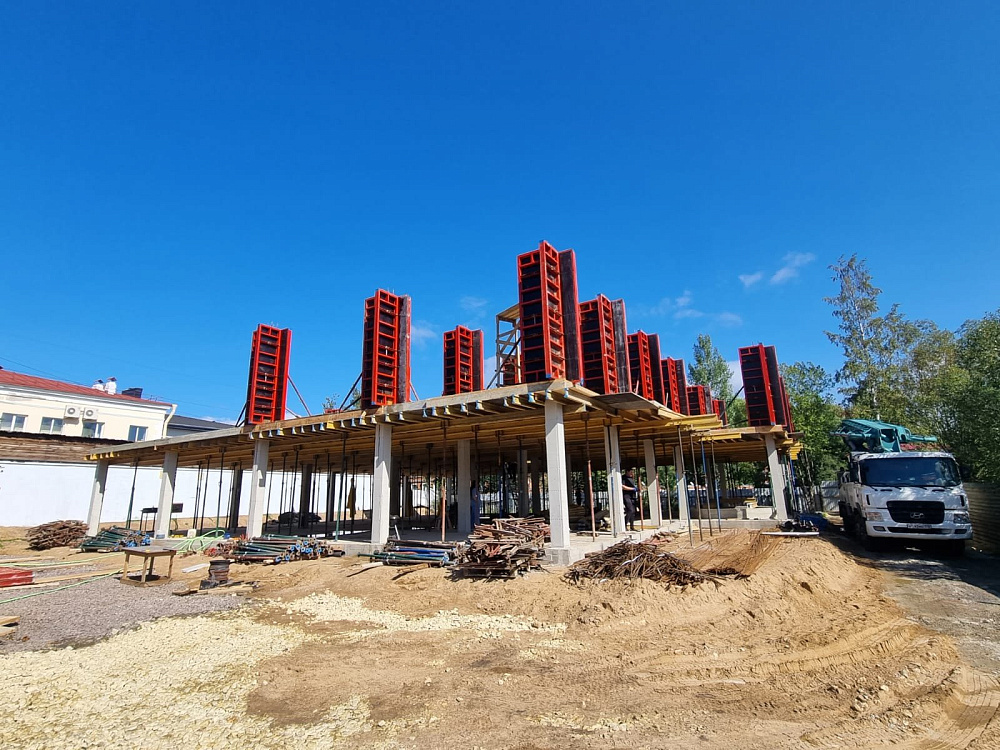

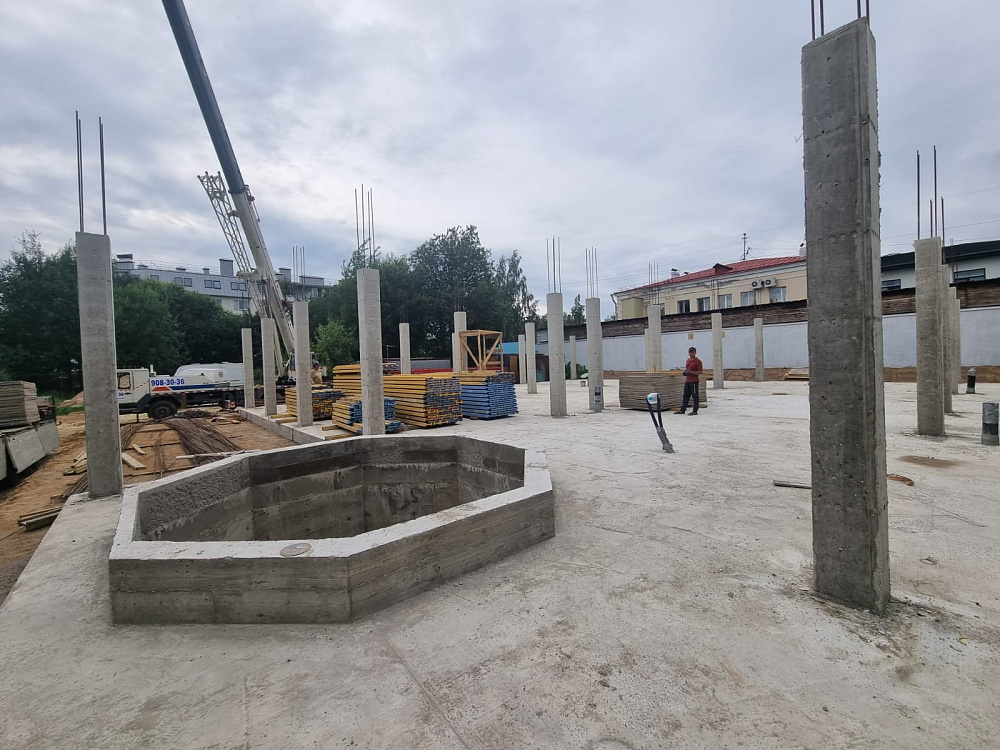

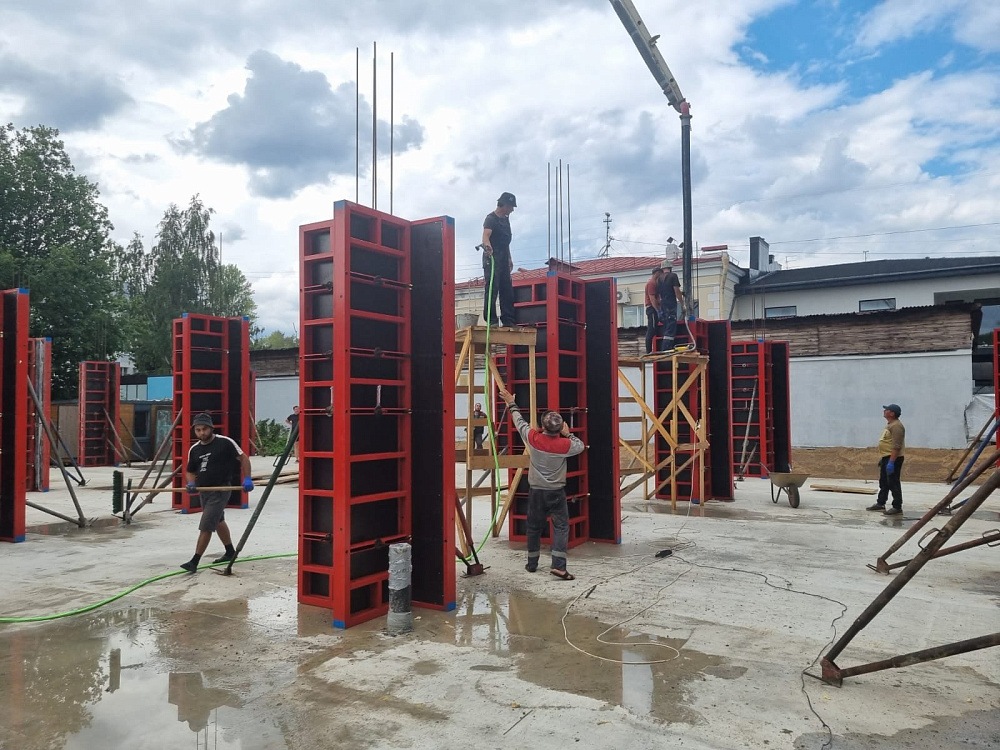

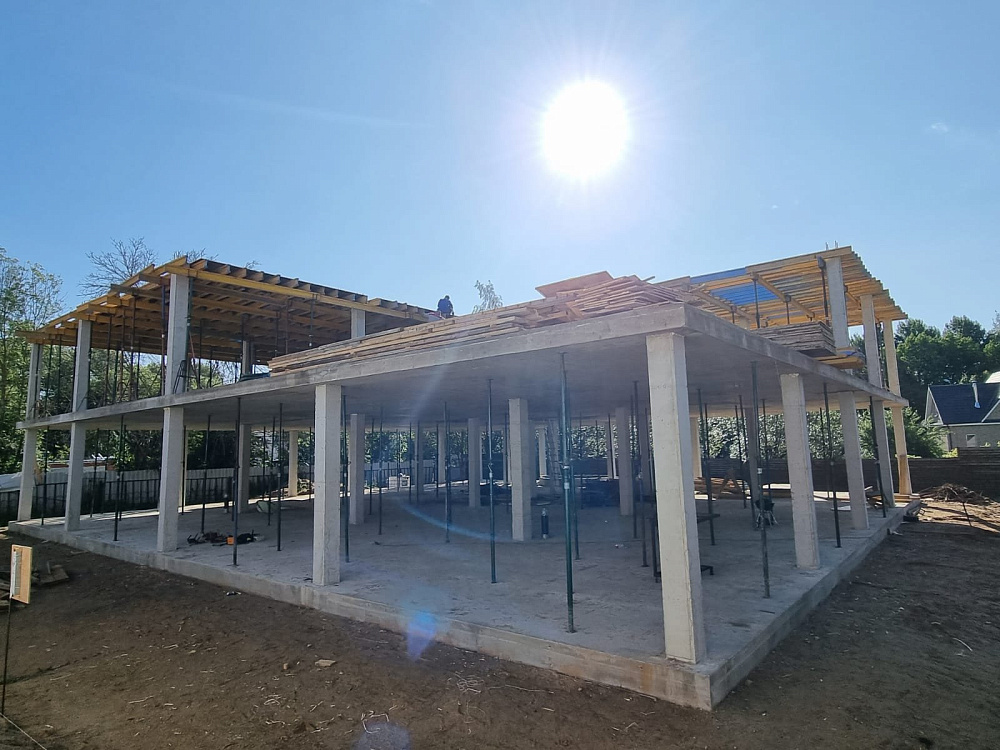

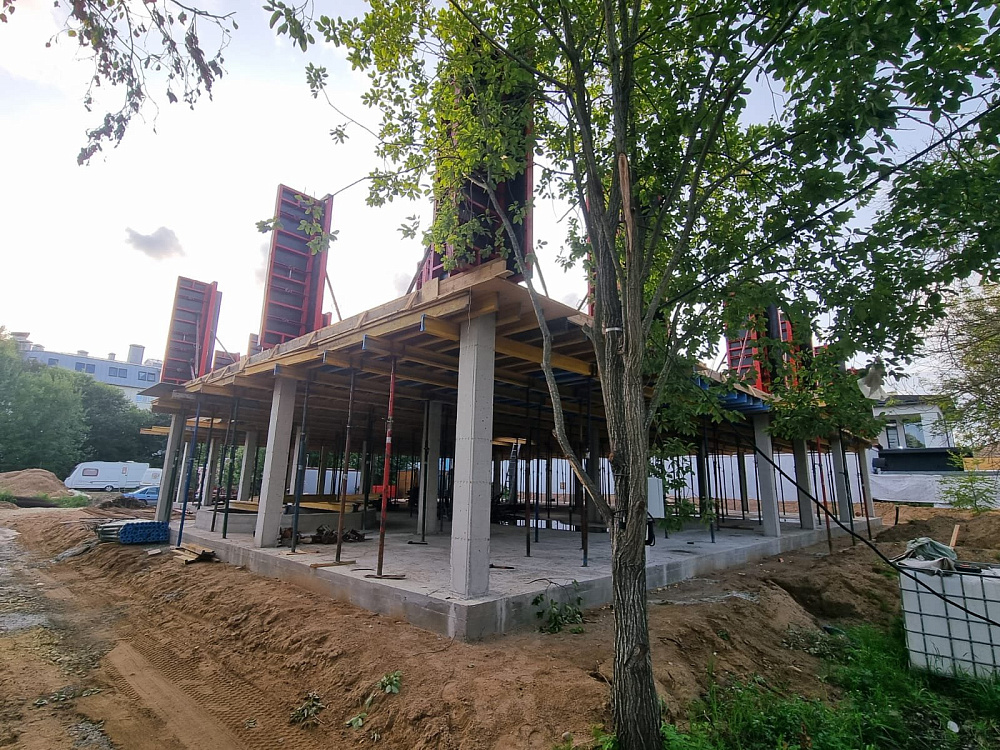

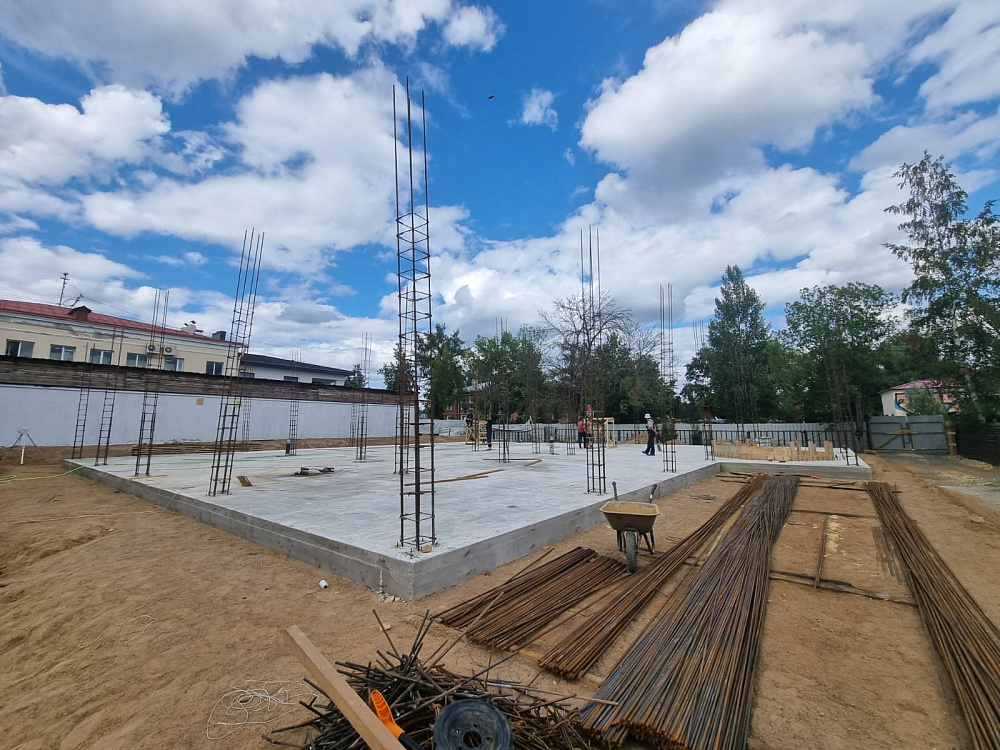

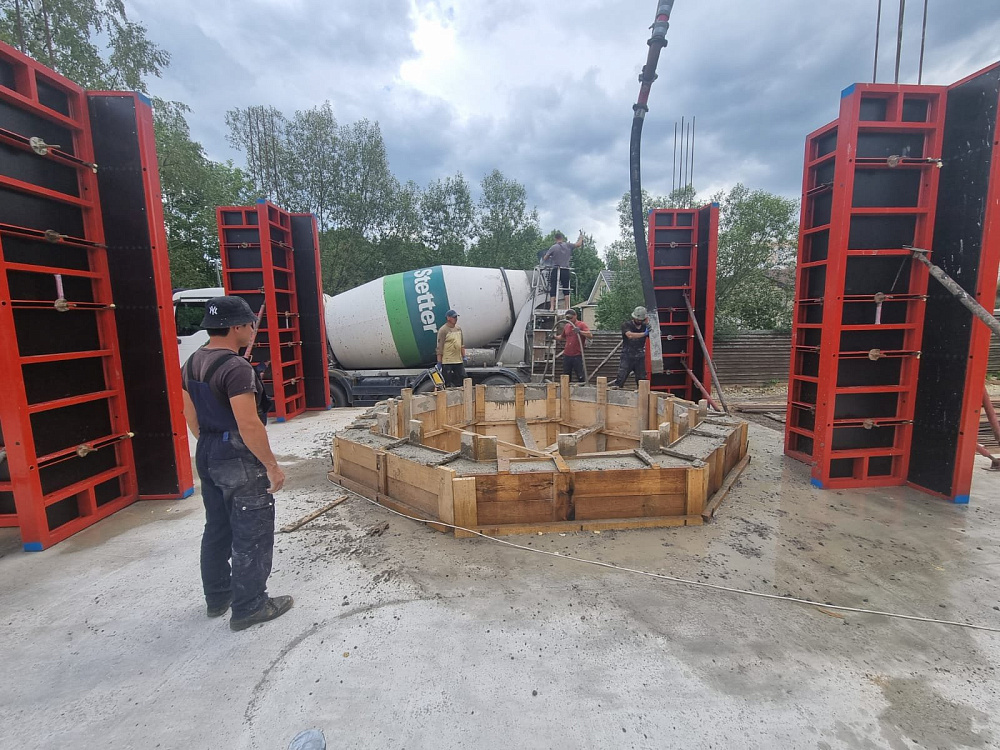

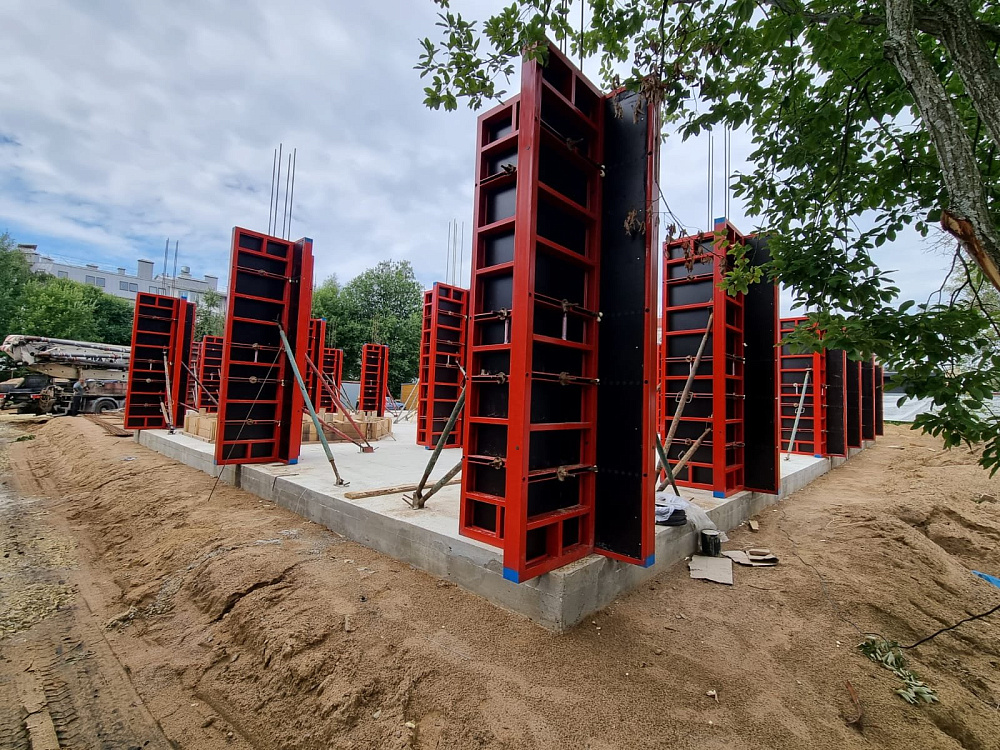

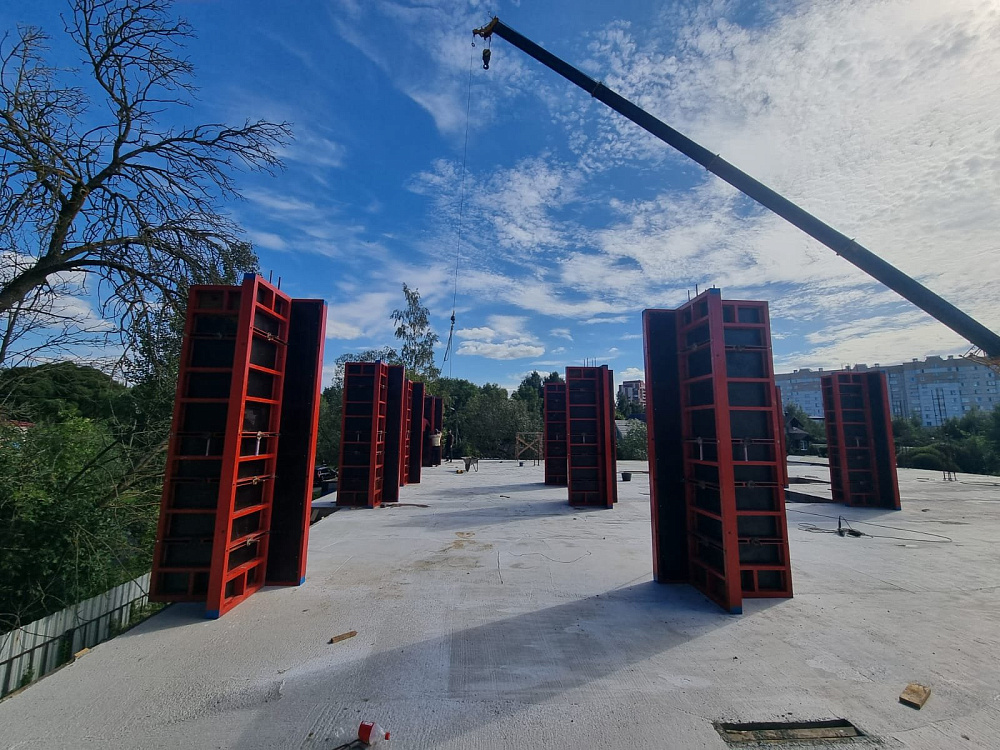

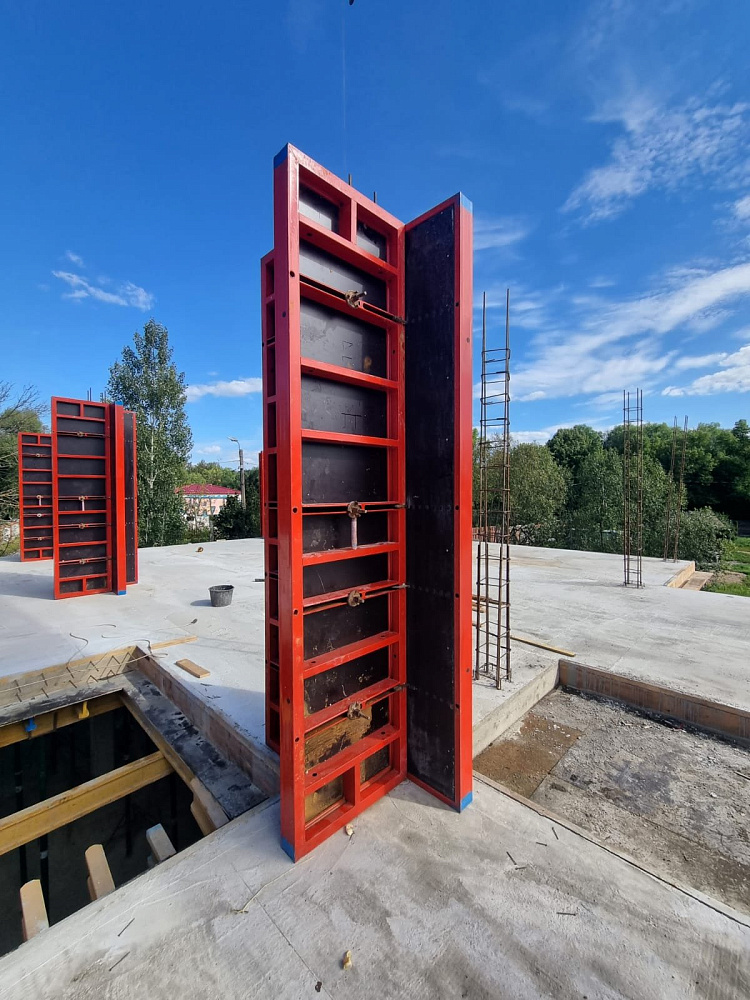

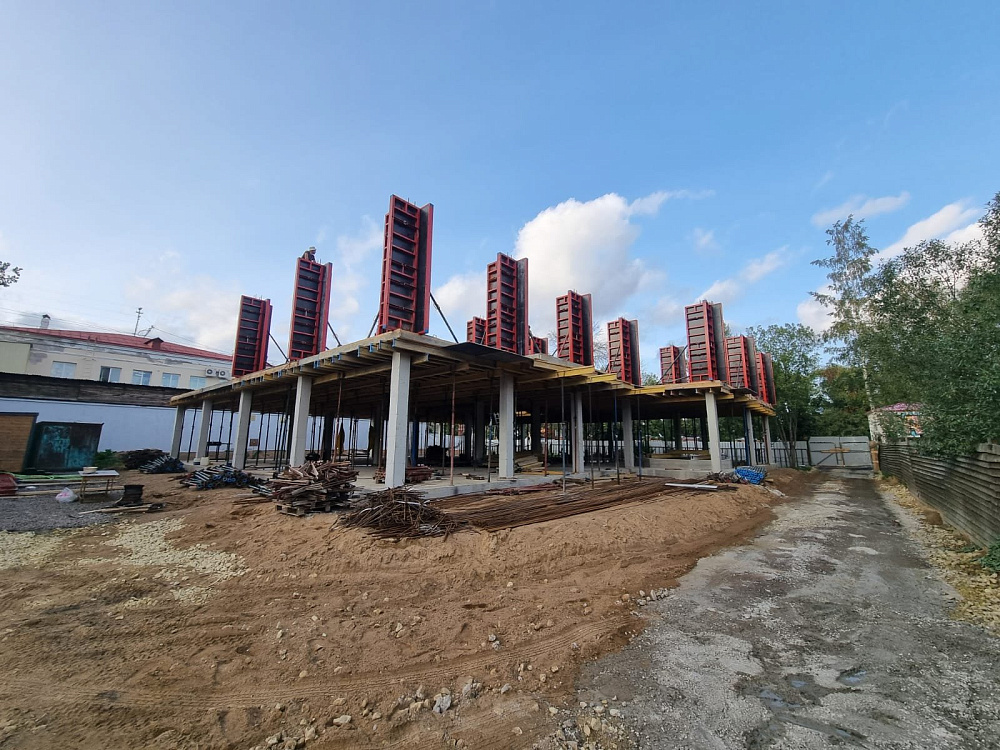

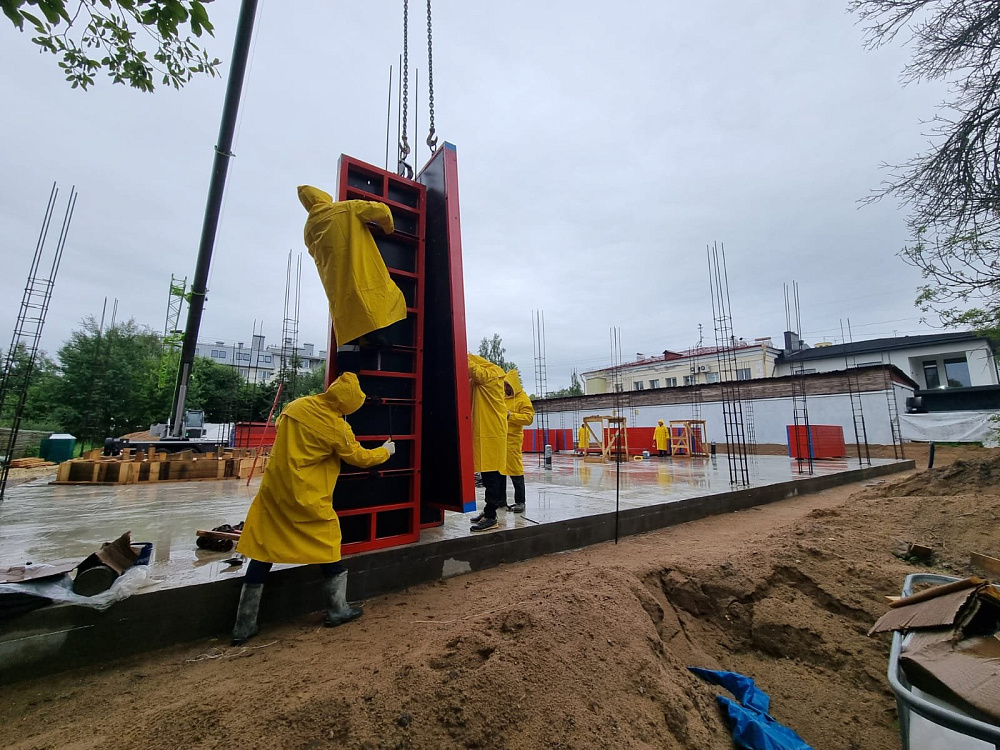

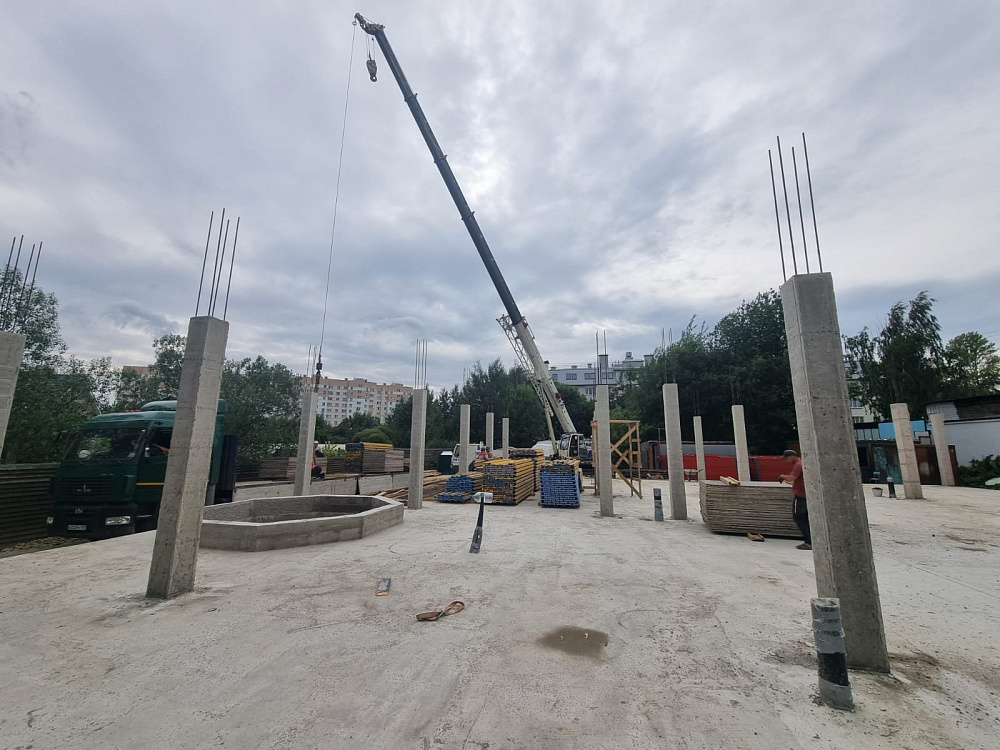

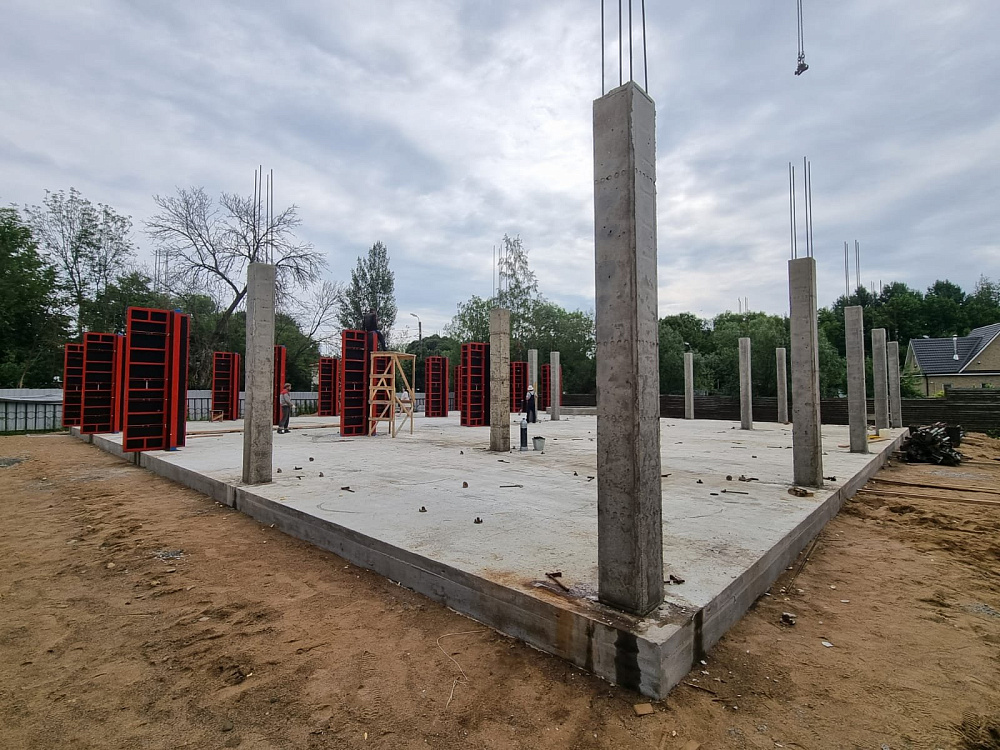

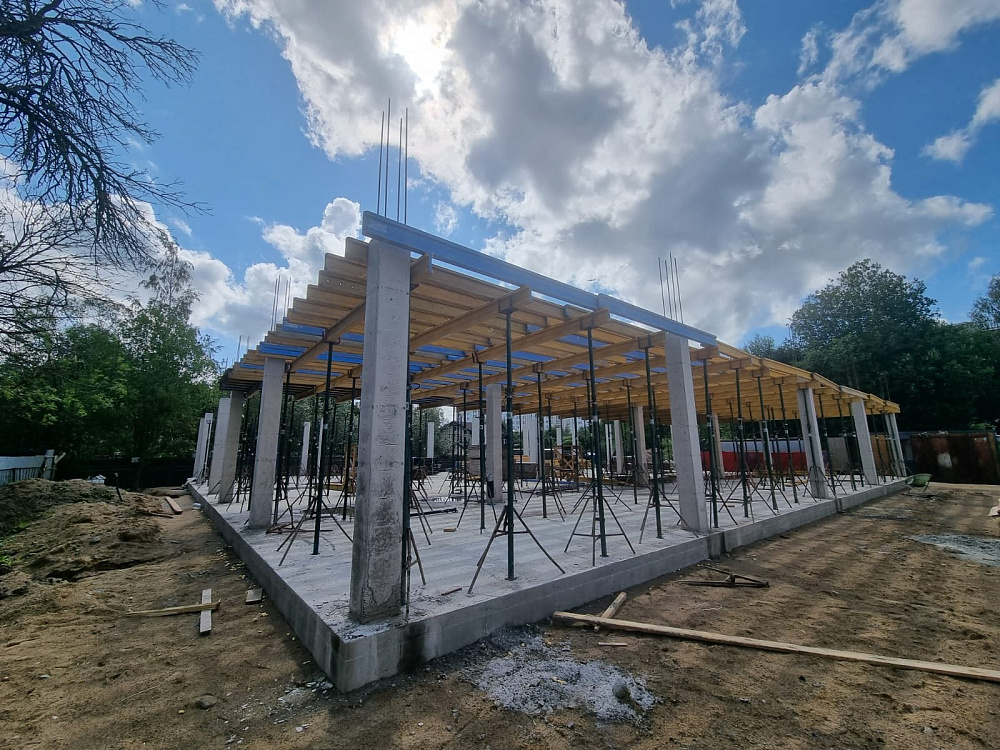

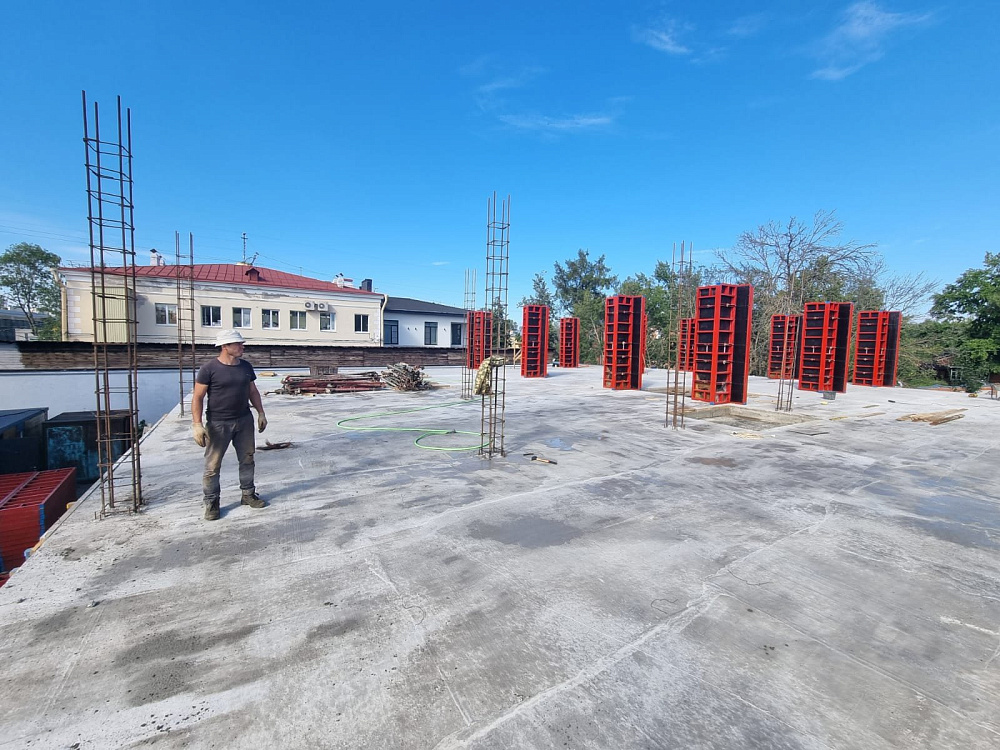

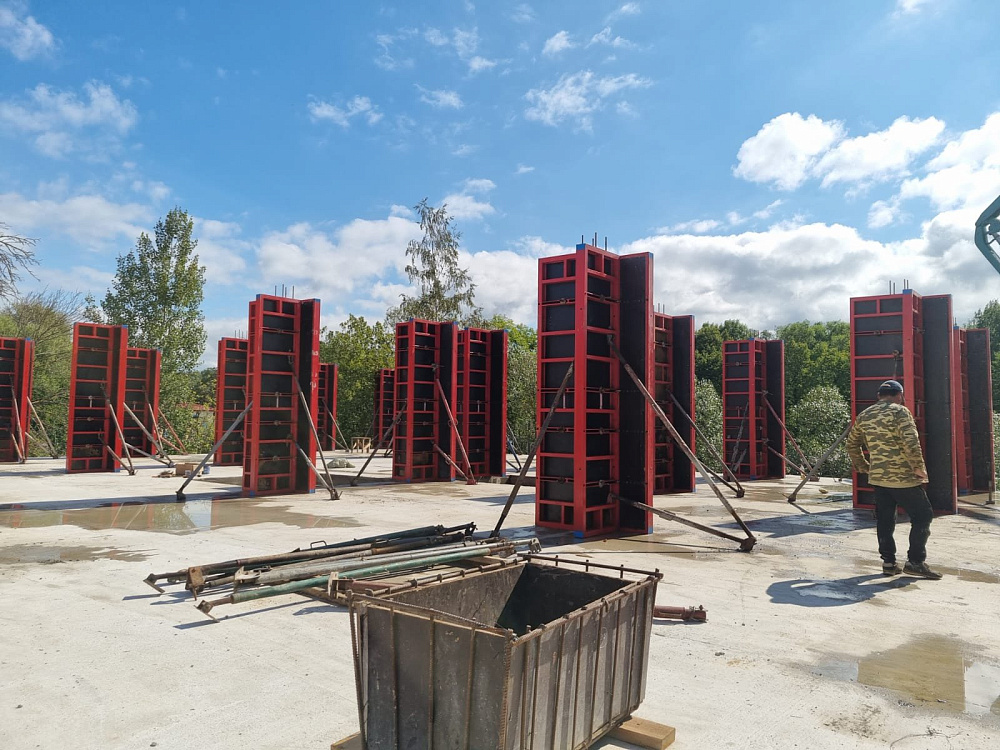

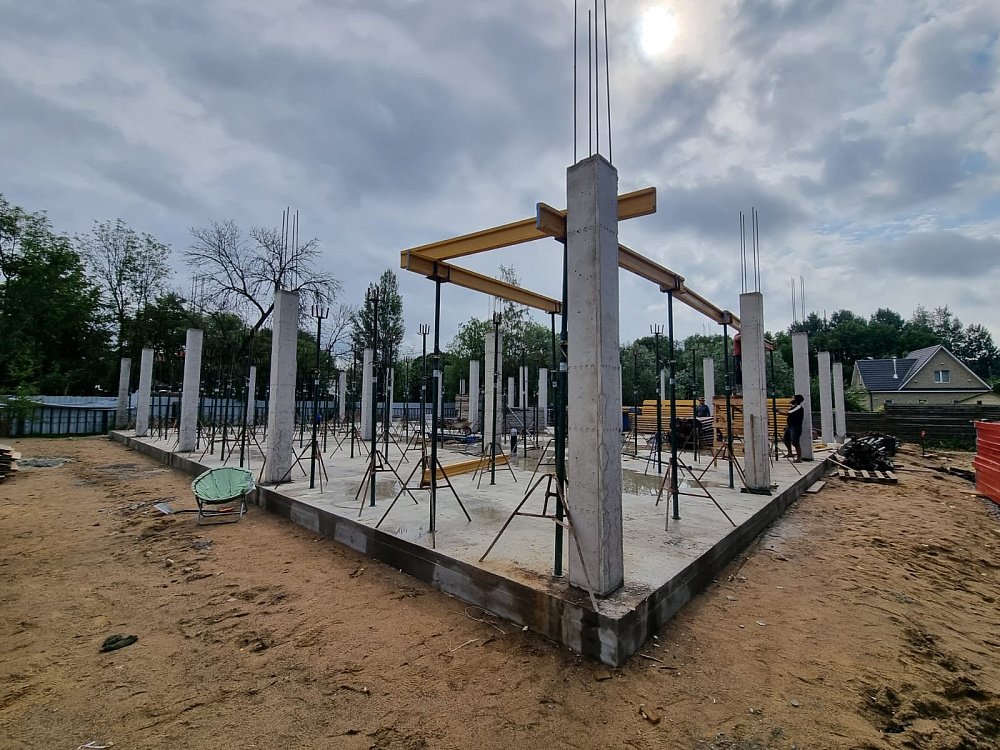

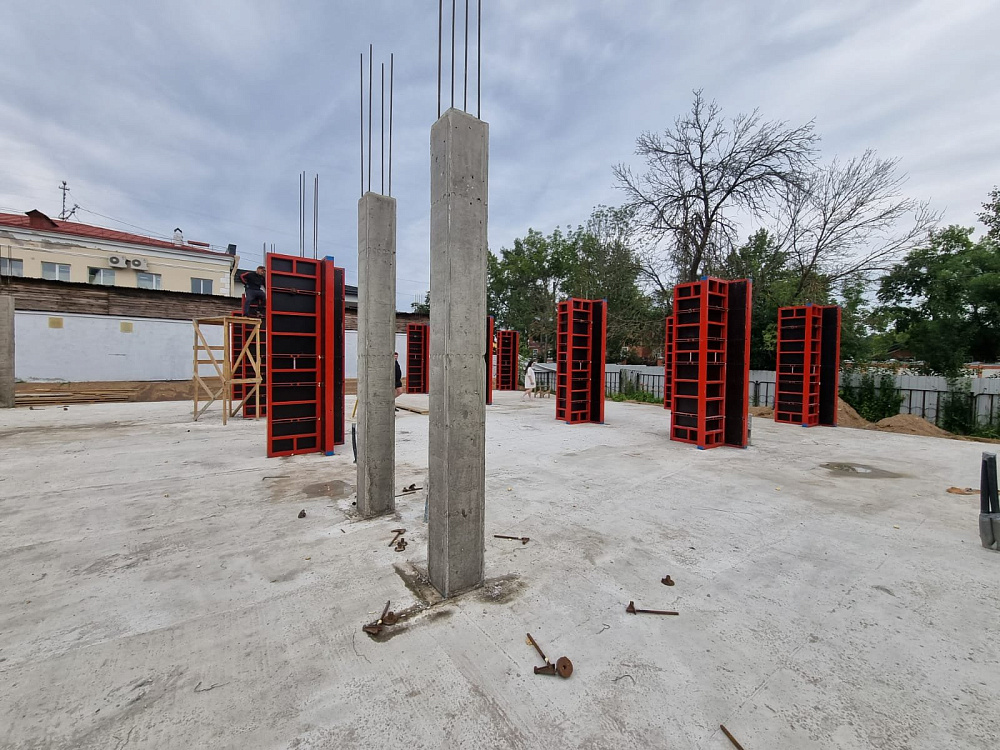

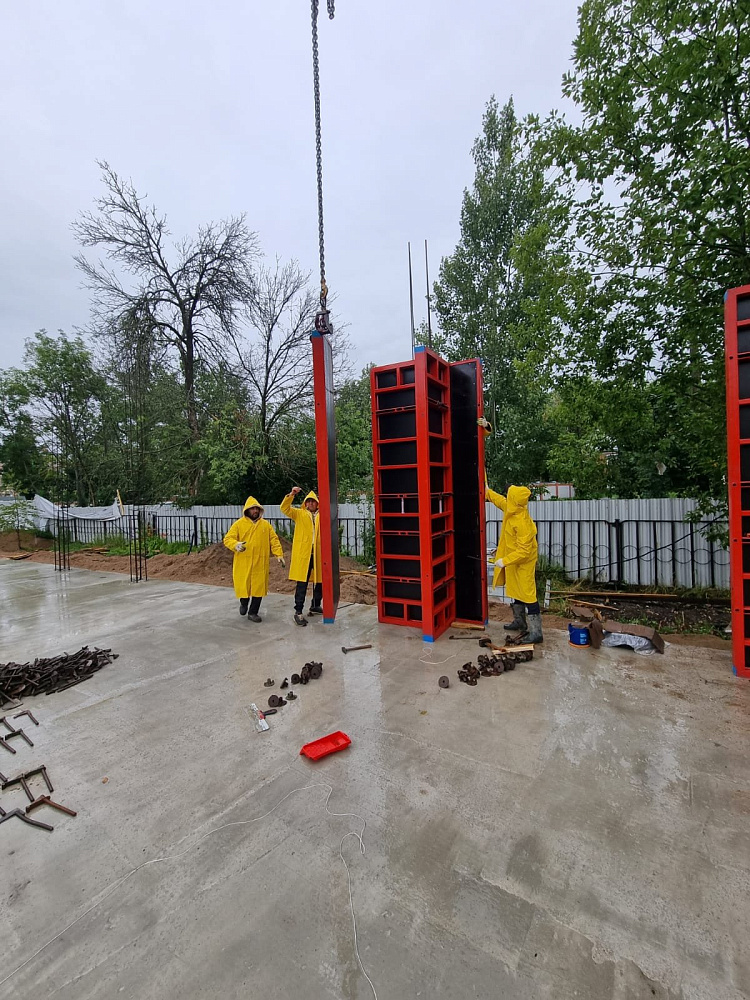

В качестве опорных элементов используются колонны размером 300×300 мм , изготовленные из бетона марки В25 (М300) F100 W4 в соответствии с требованиями ГОСТ 26633-2015. Колонны формируют жесткий каркас, распределяющий нагрузки от перекрытий и надземных конструкций.

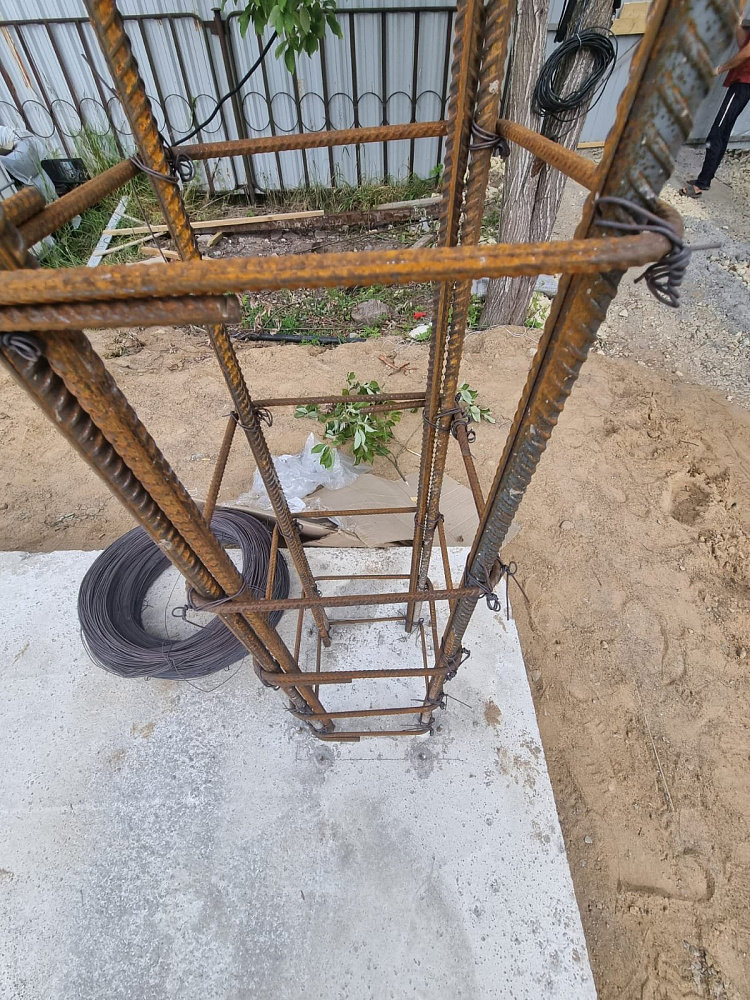

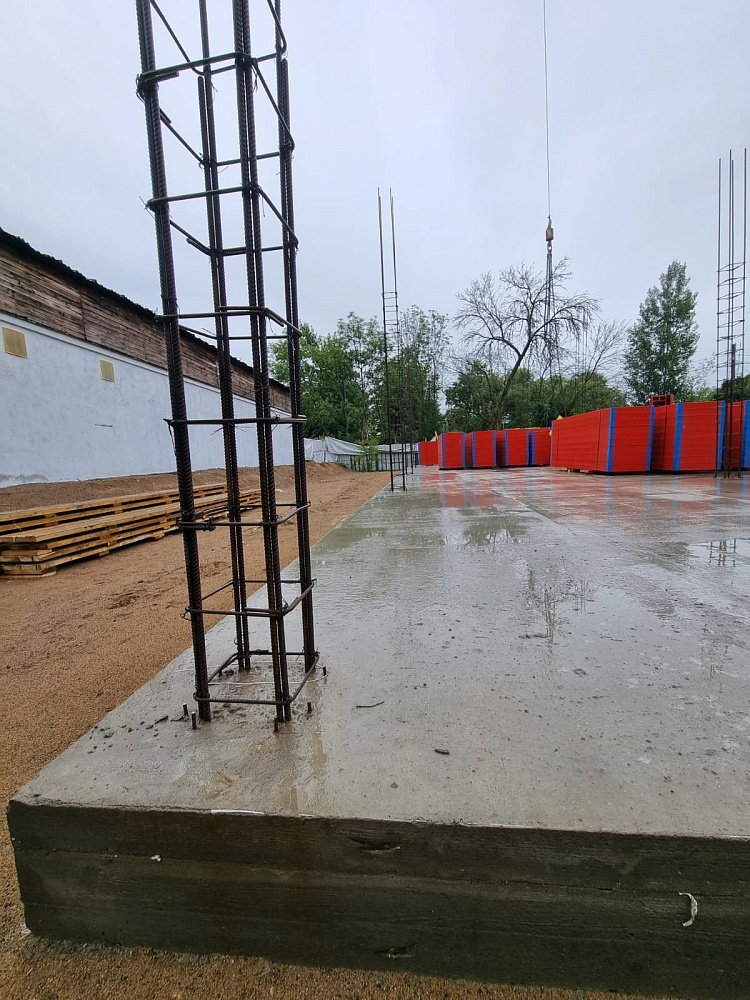

Для усиления конструкции используются вертикальные стержни арматуры диаметром 14 мм класса А500, соединенные арматурными кольцами диаметром 8 мм класса А240 с шагом 200 мм. Вся арматура соответствует требованиям ГОСТ 5781-82, что гарантирует расчетную несущую способность элементов.

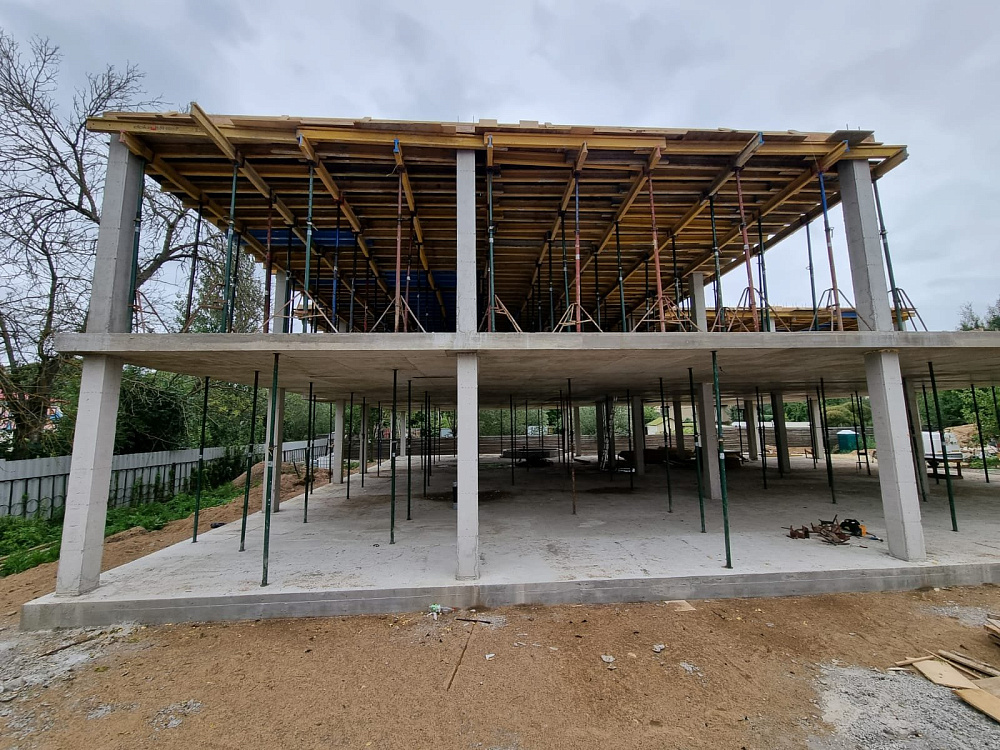

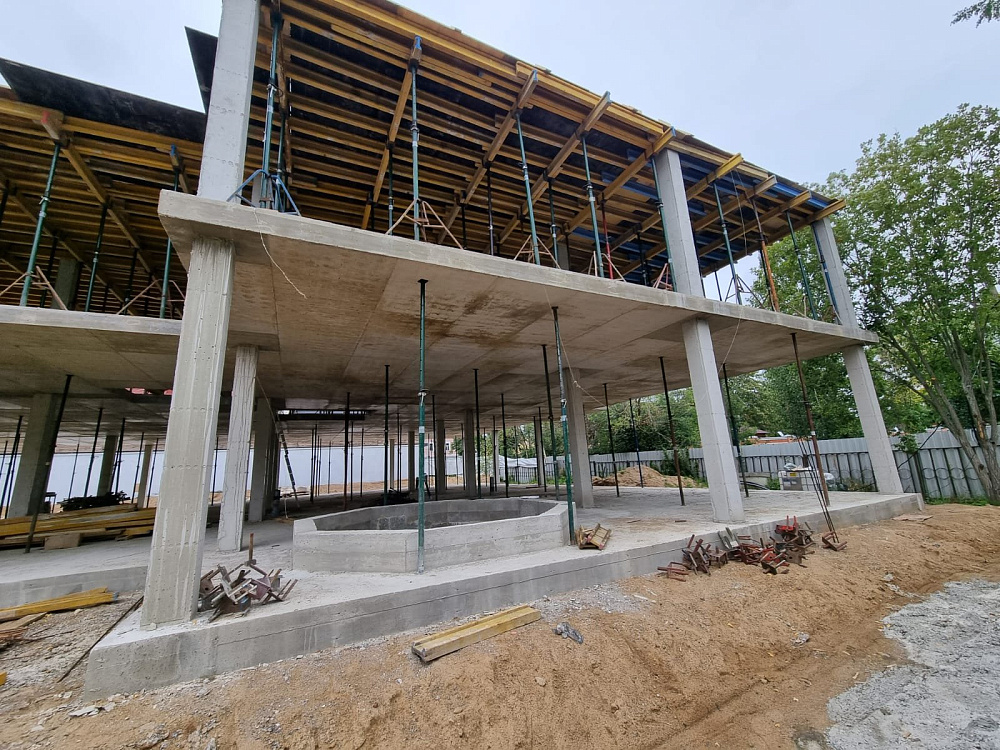

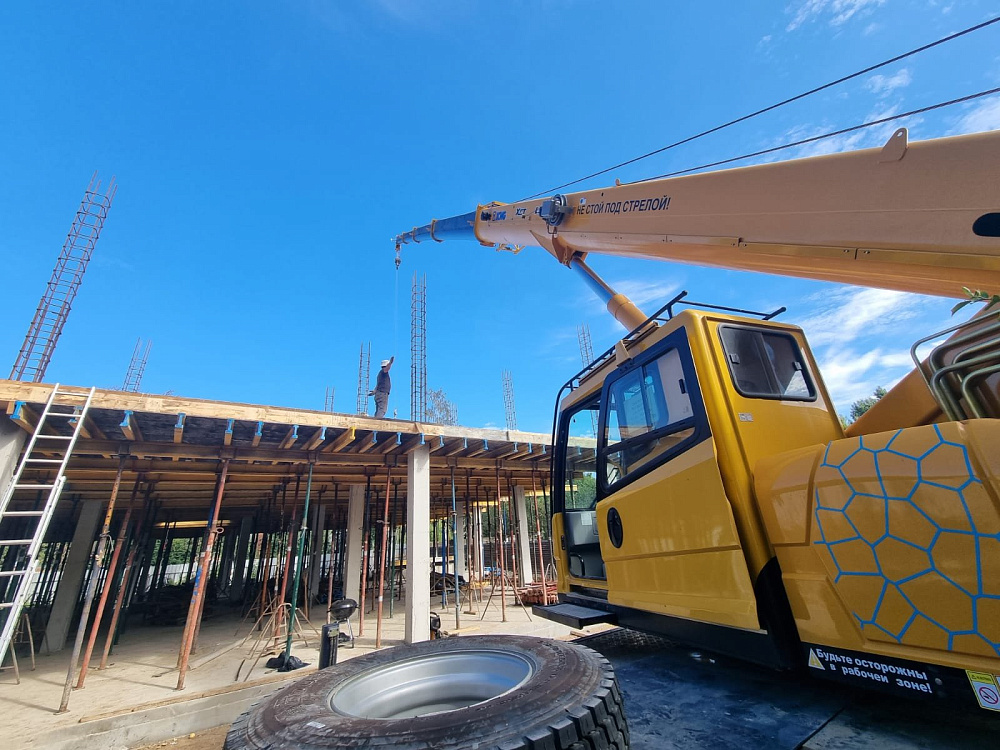

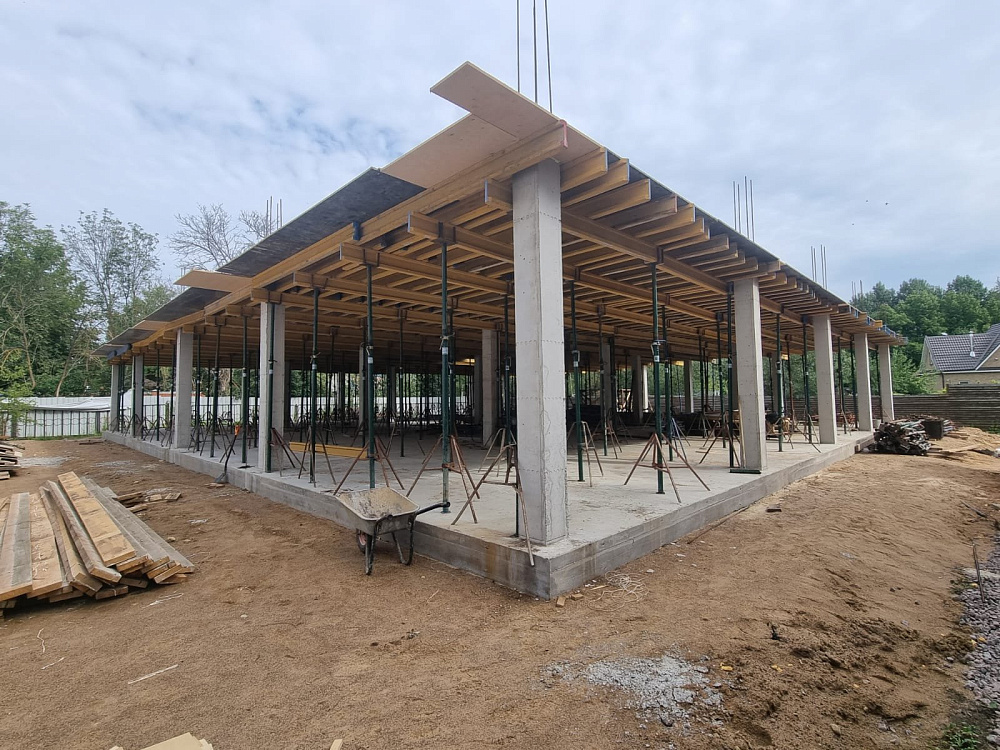

Монолитное перекрытие и качественный монтаж

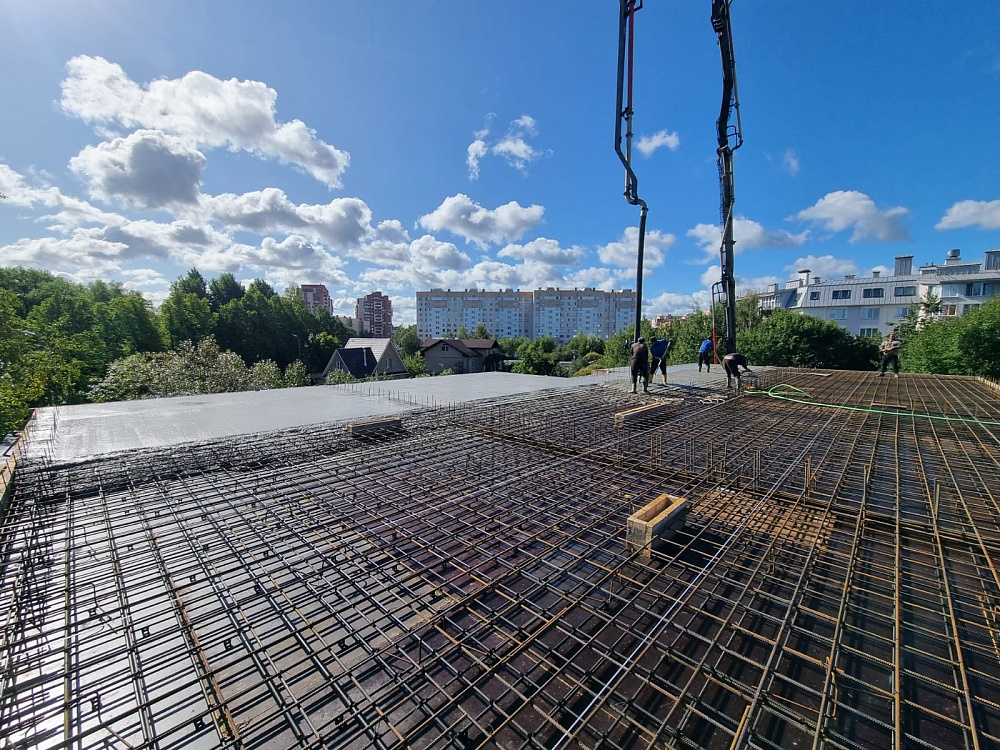

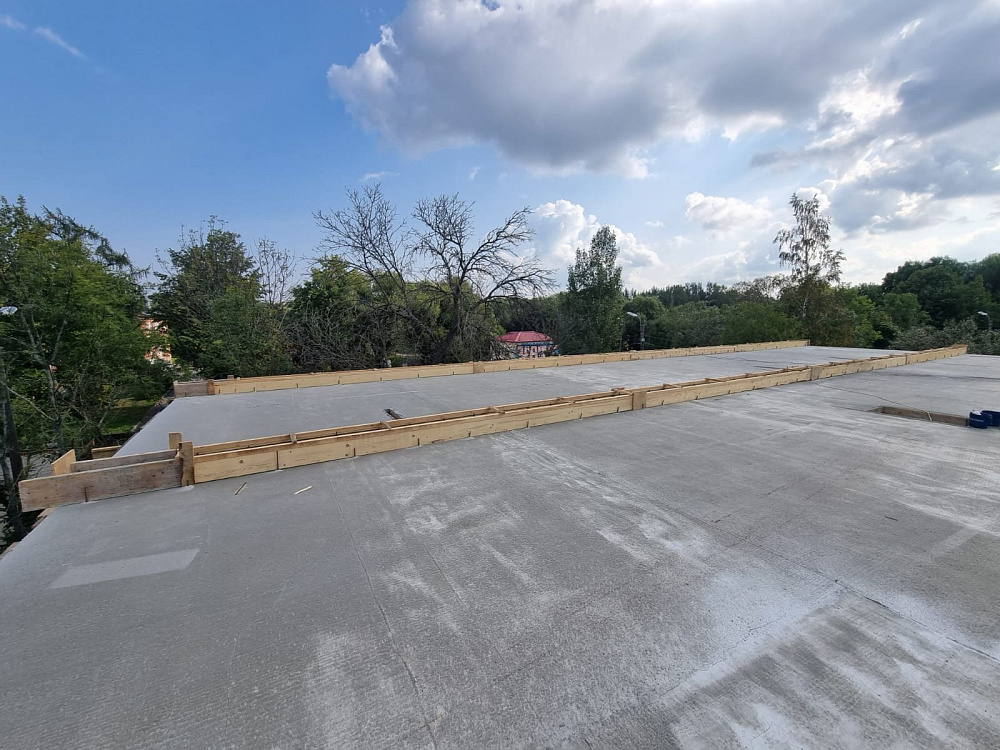

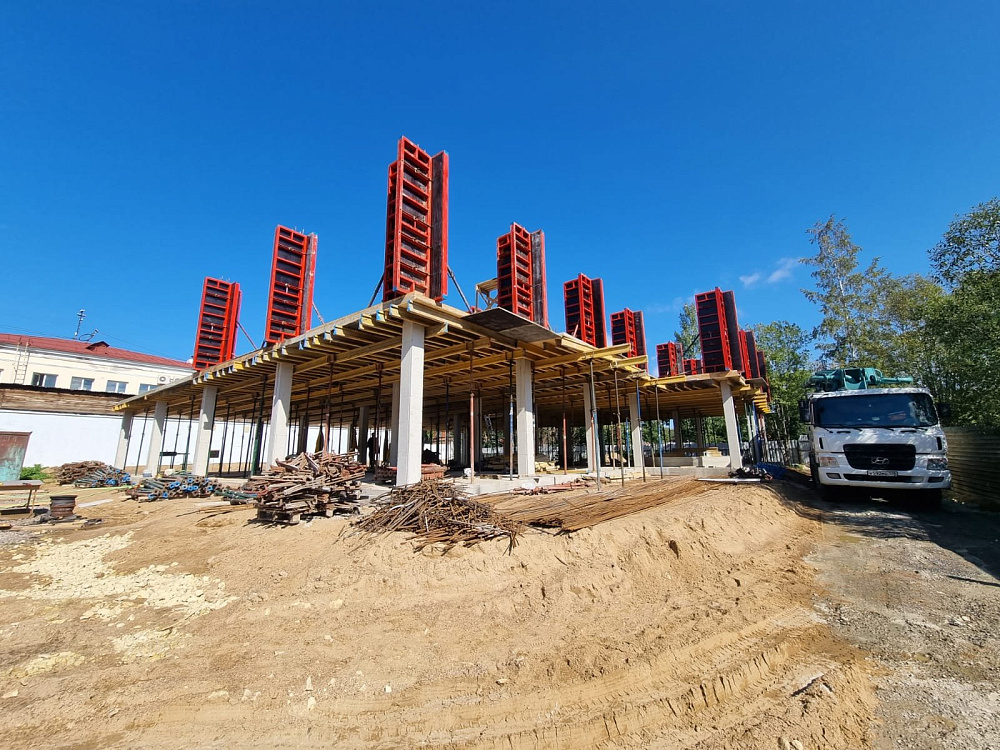

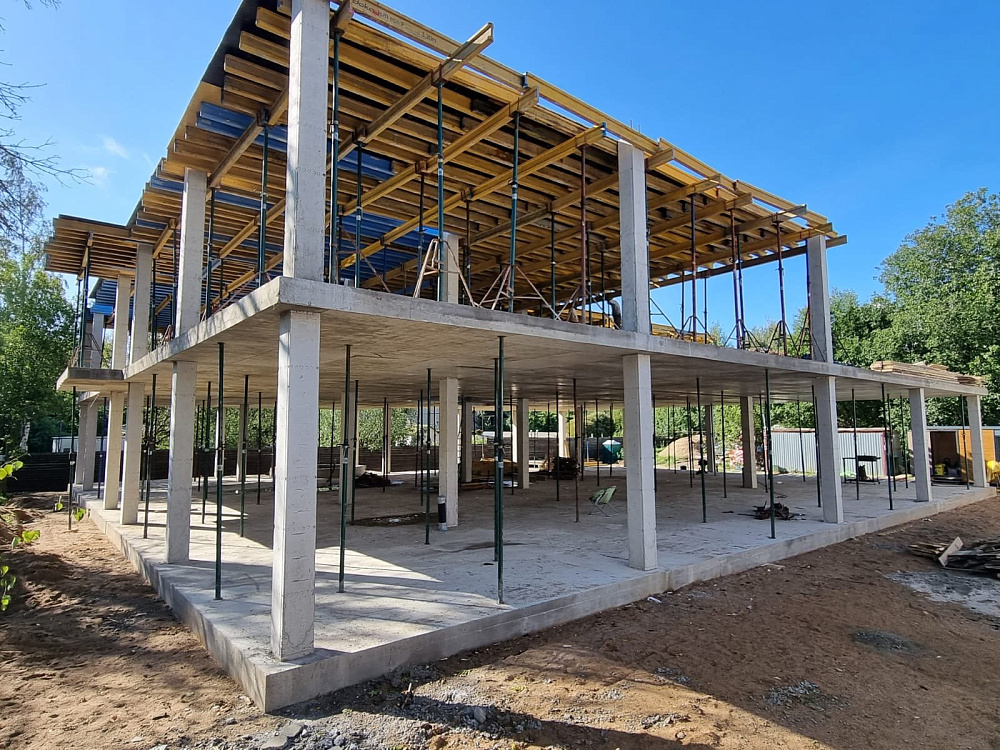

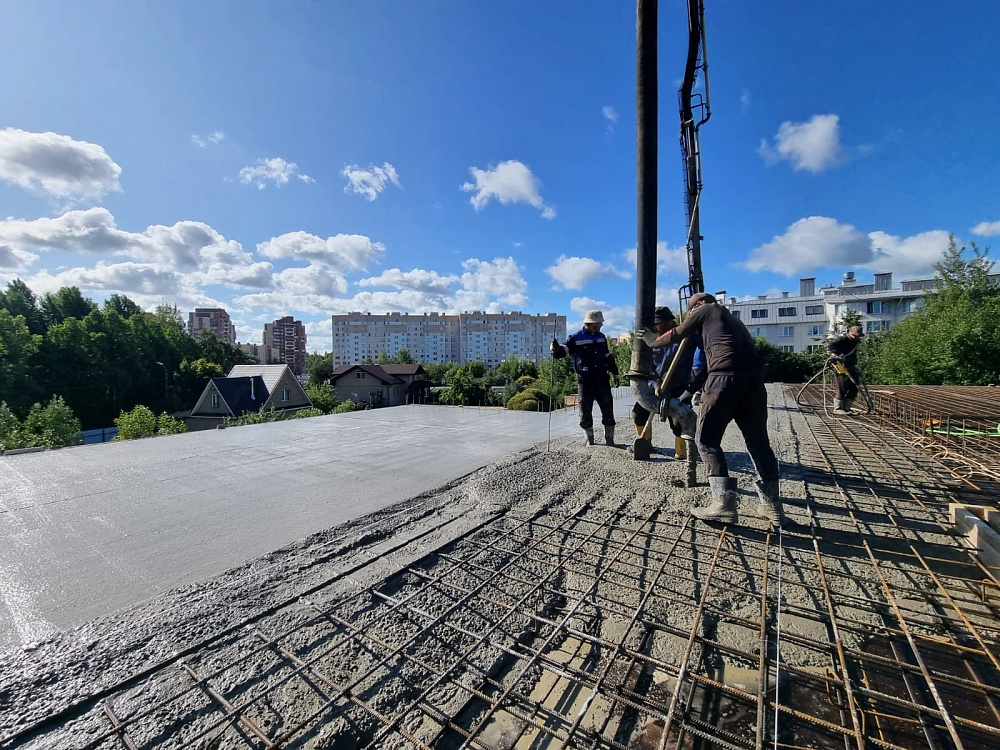

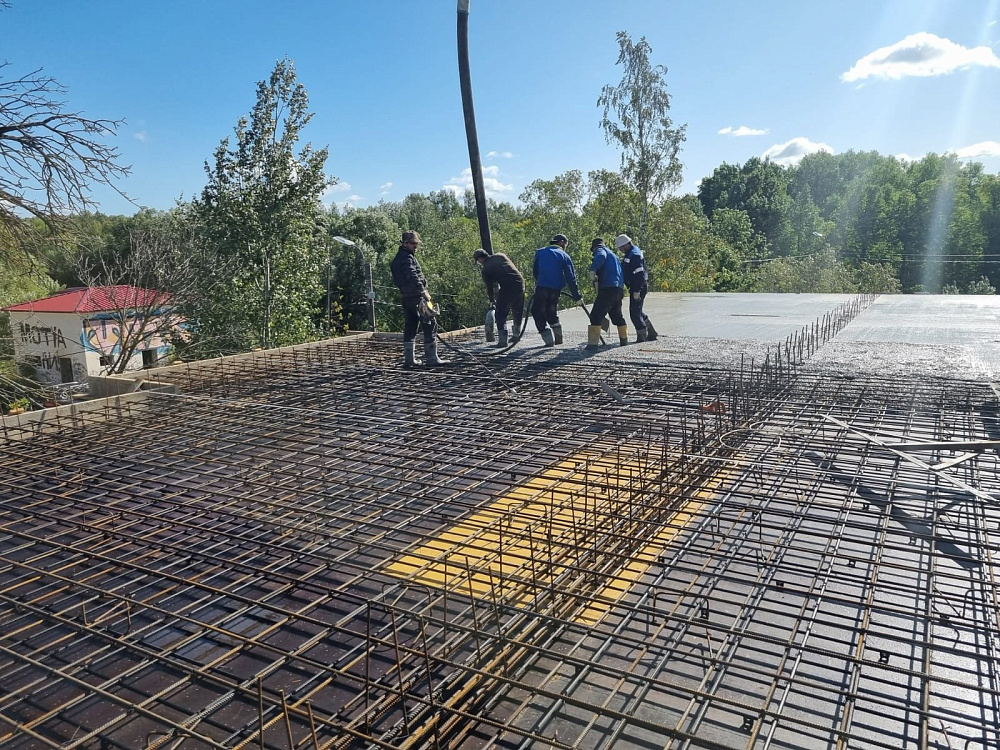

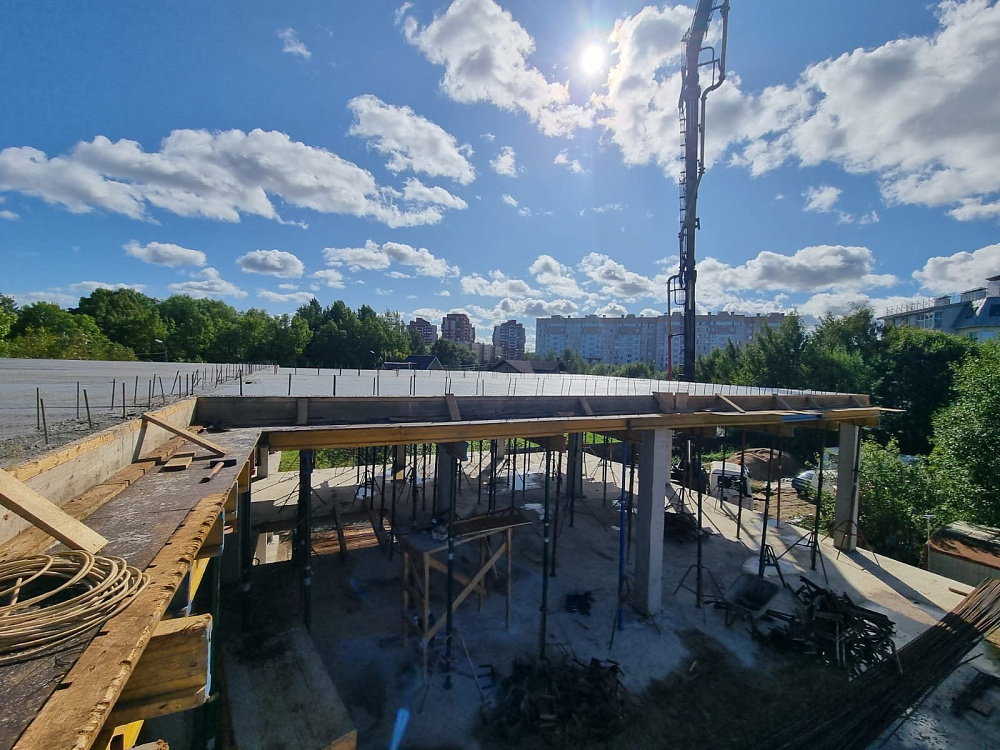

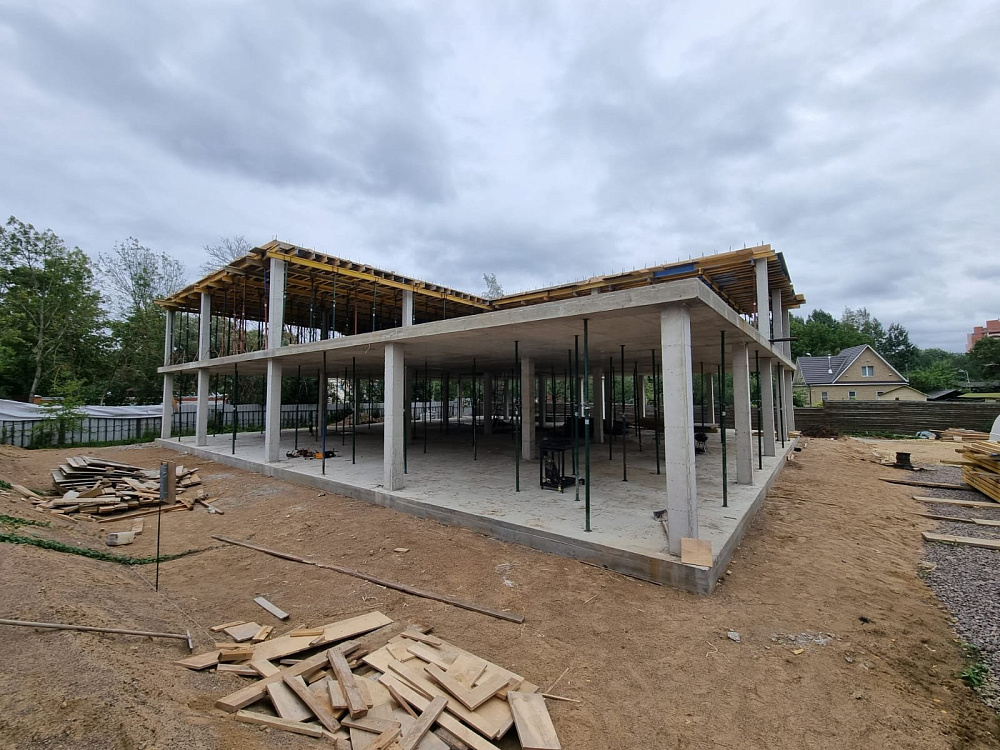

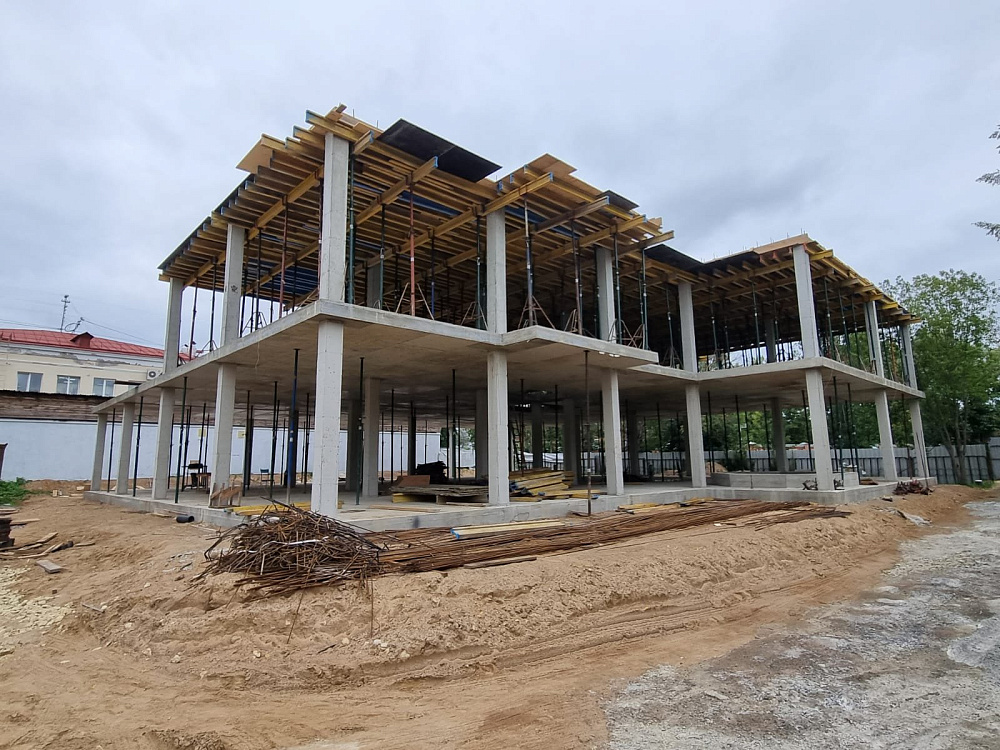

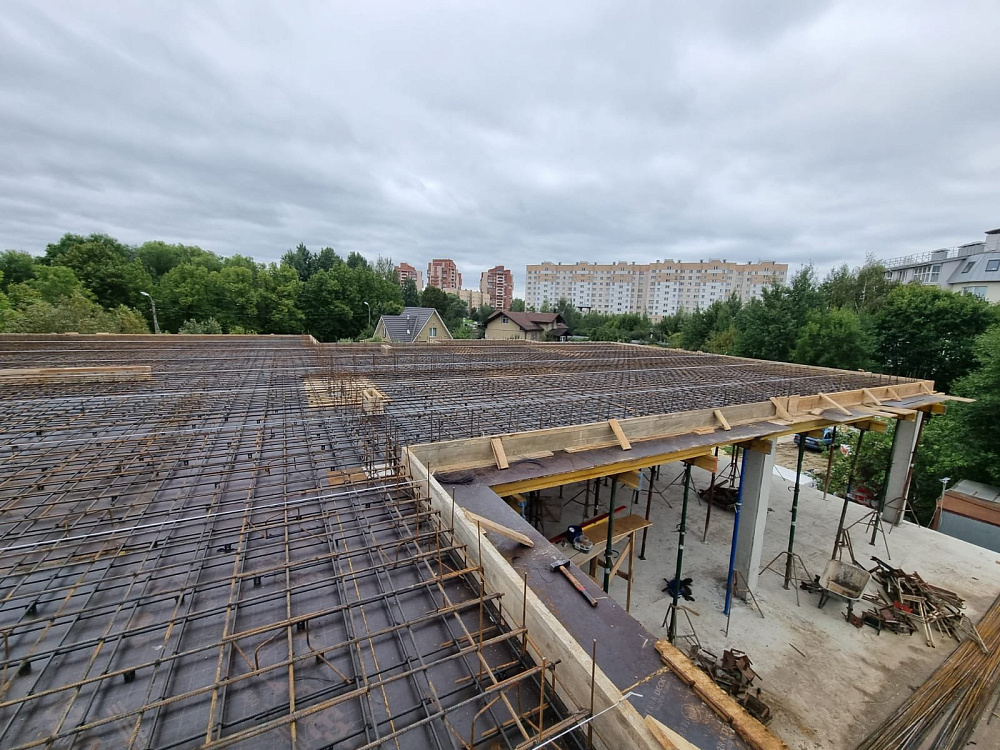

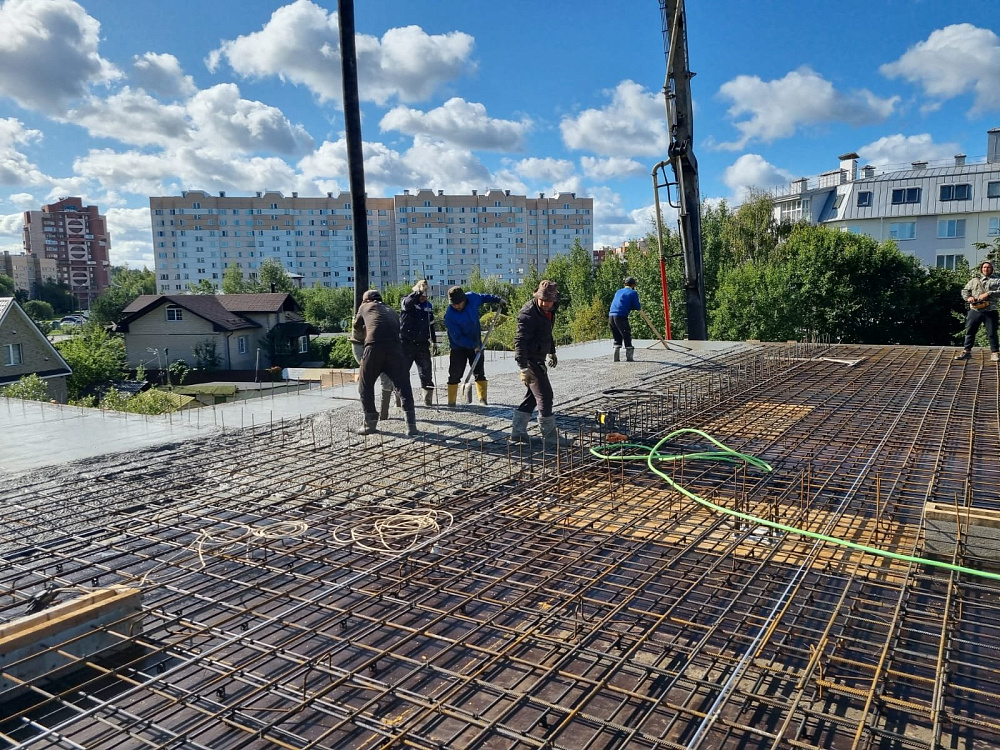

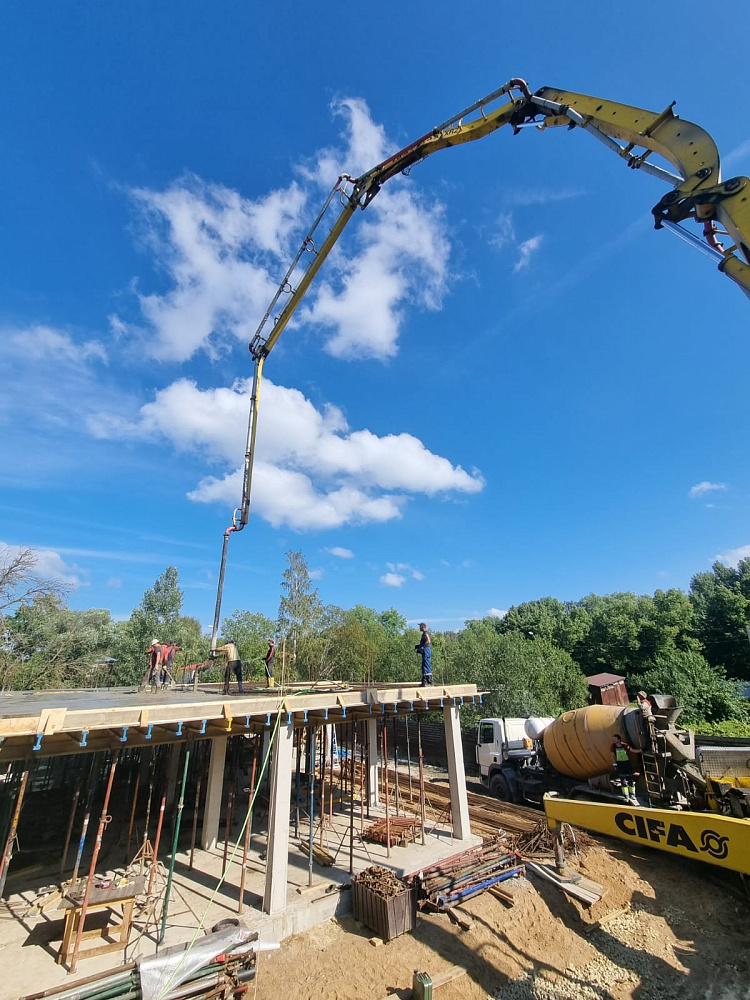

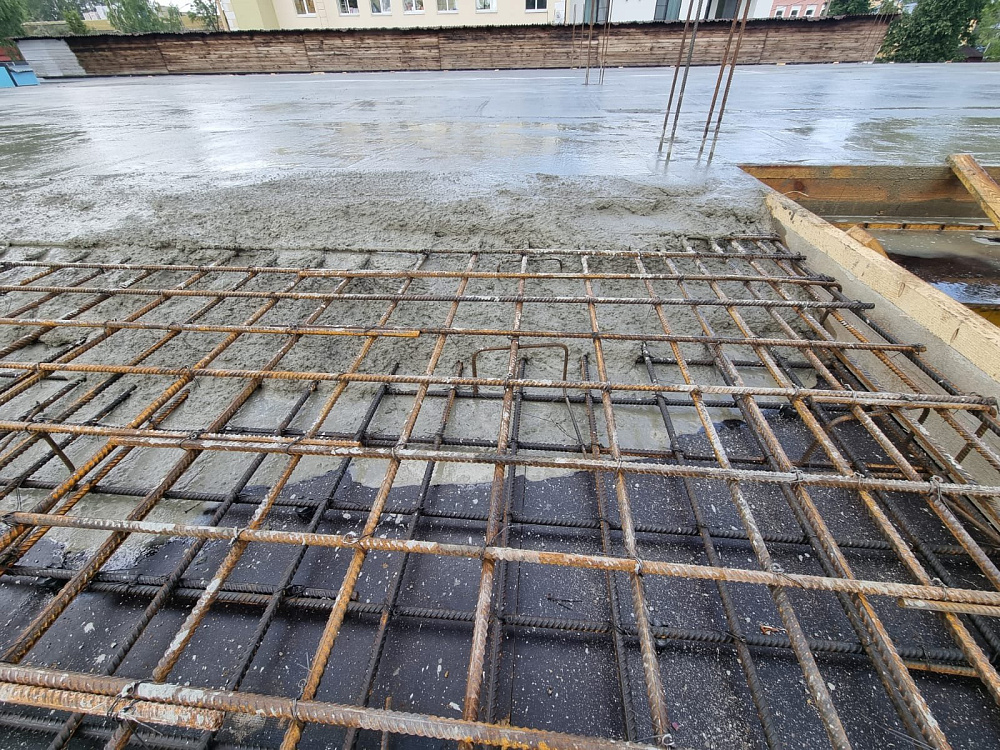

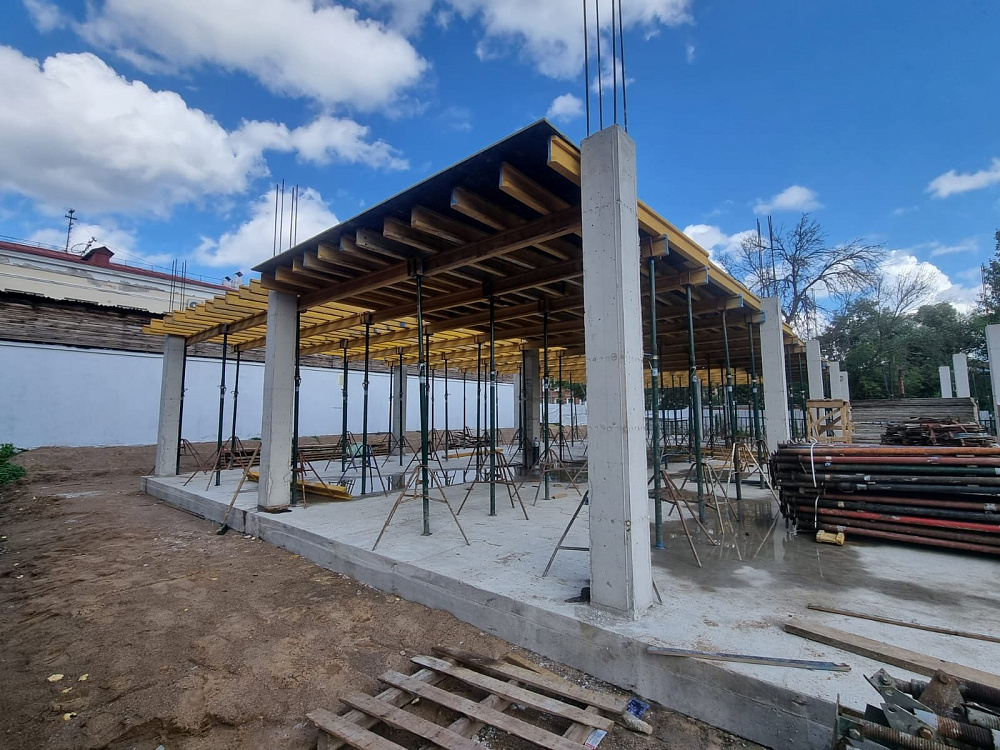

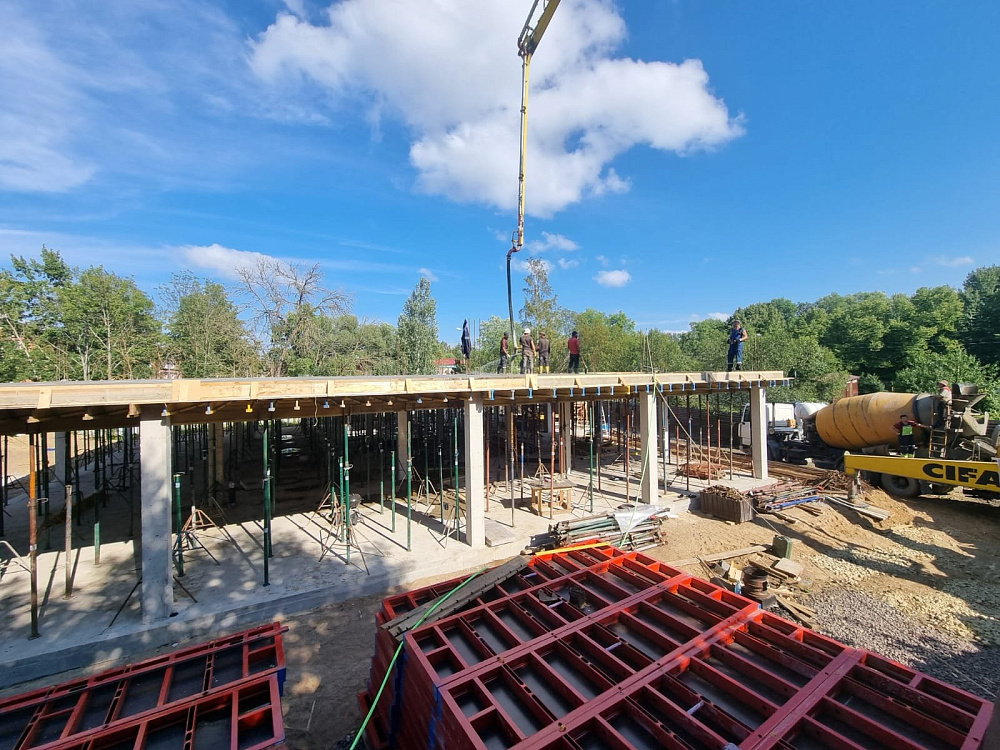

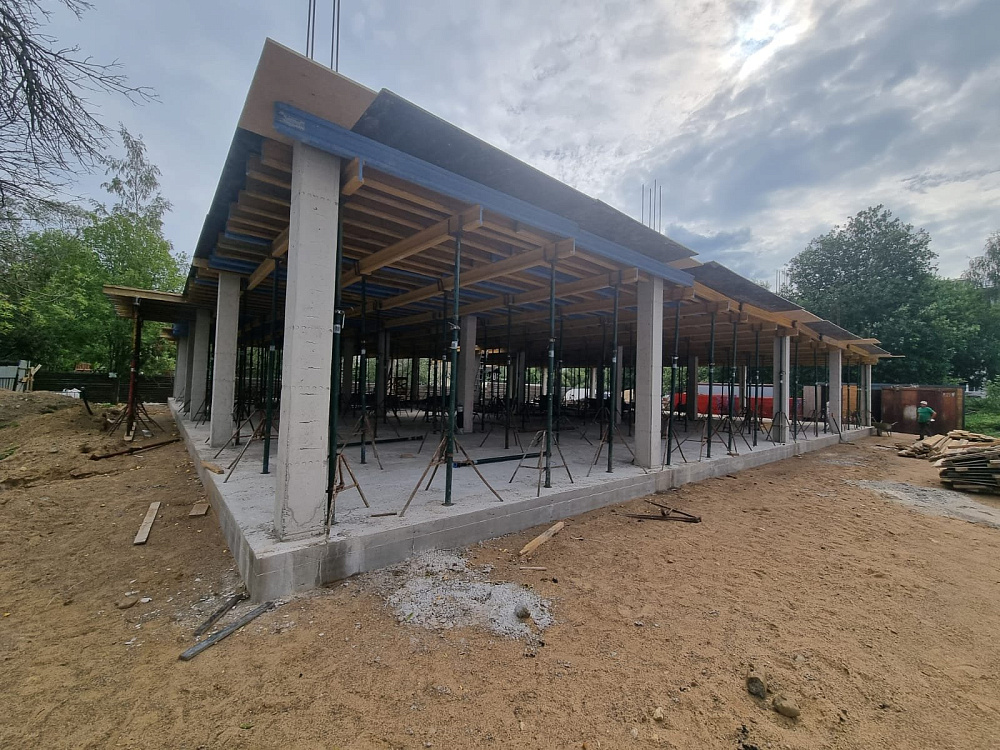

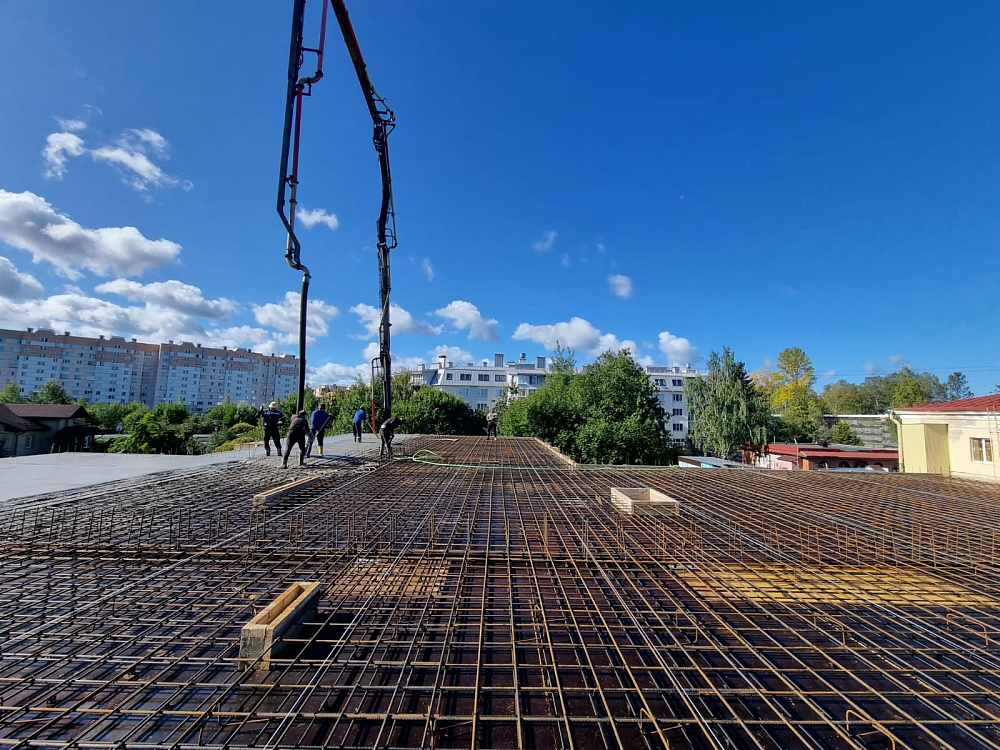

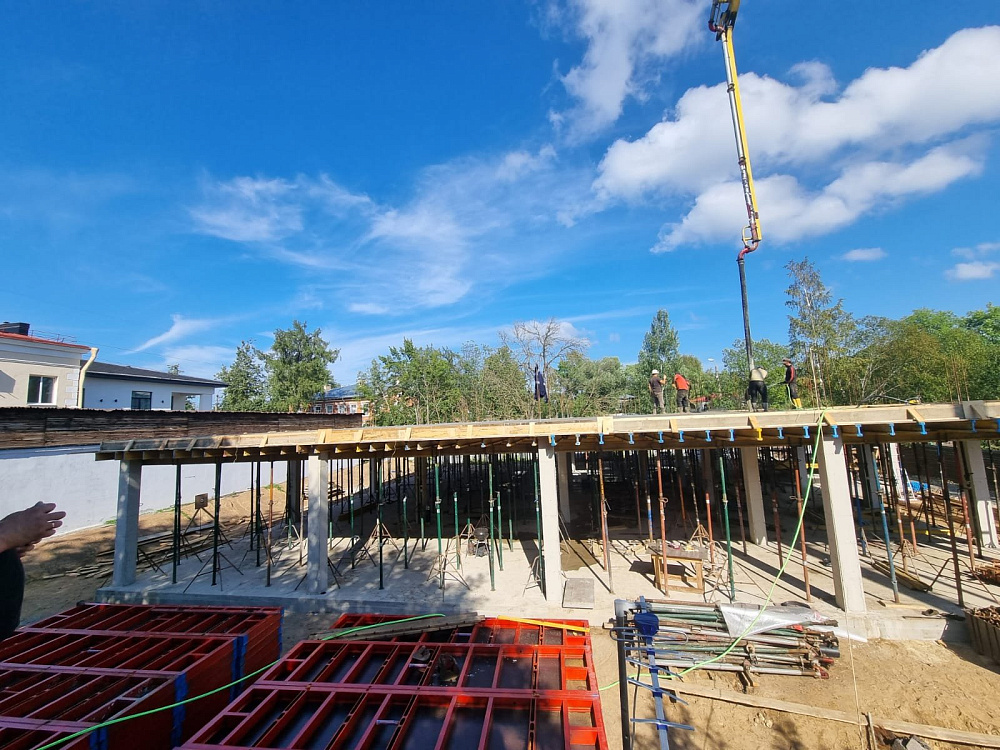

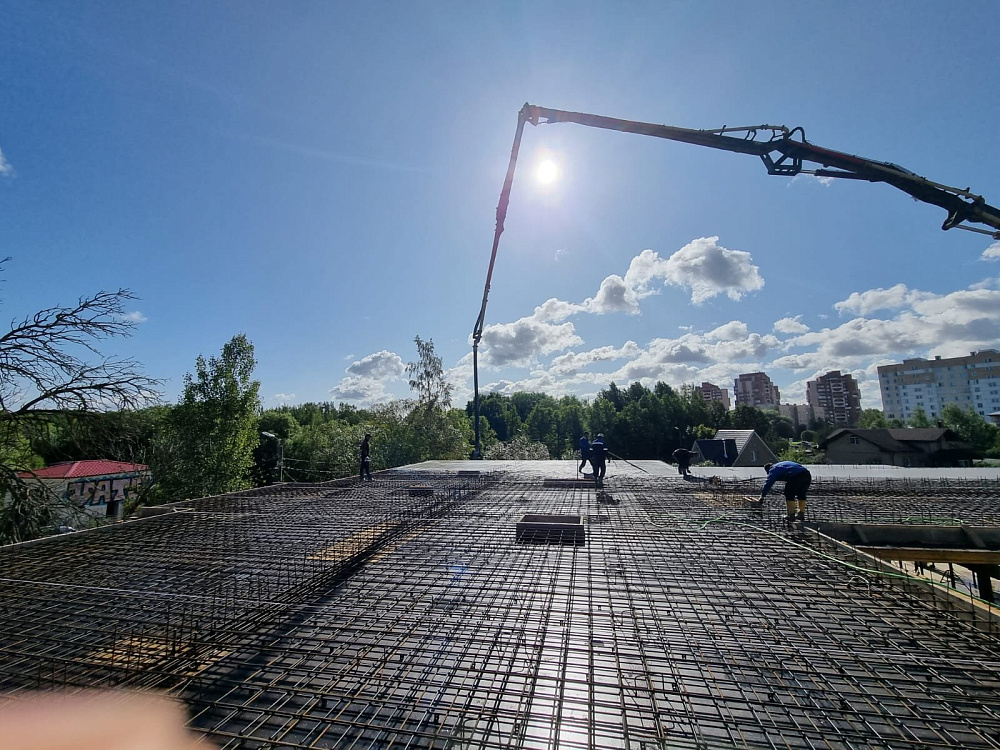

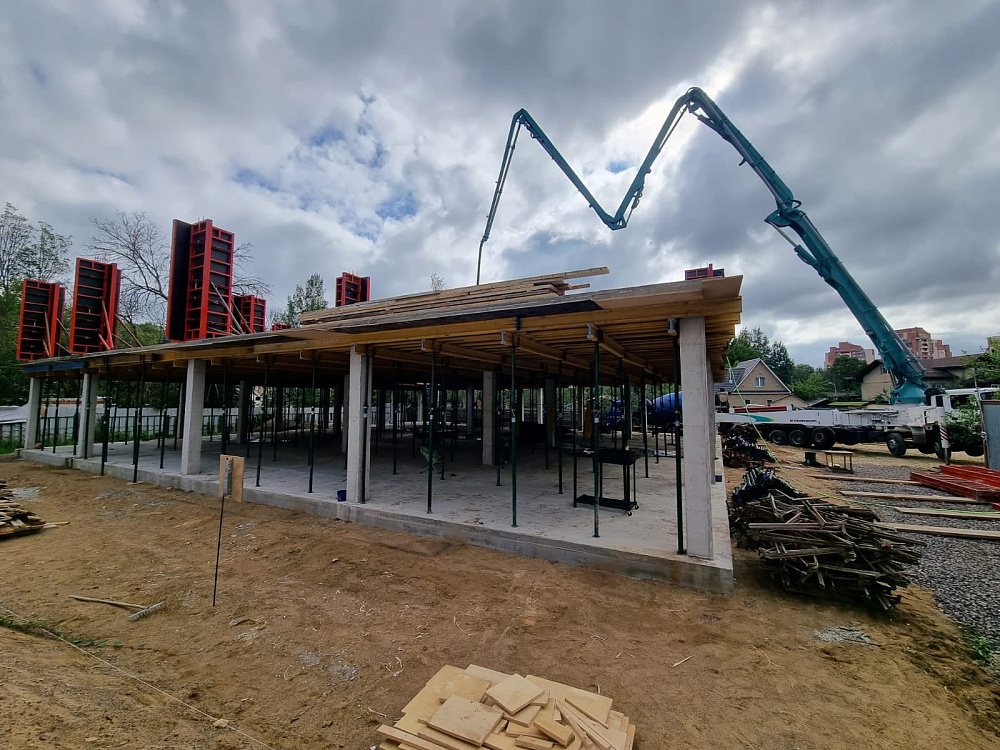

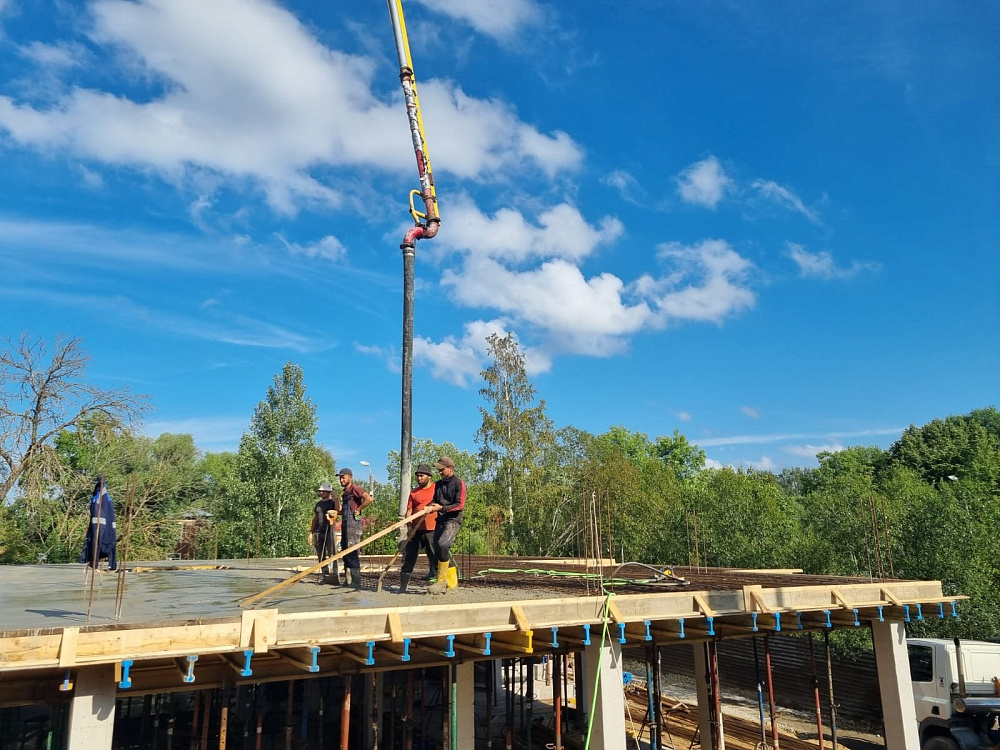

Перекрытие представляет собой монолитную плиту из бетона В25 (М300) F100 W4 толщиной 250 мм. Уровень нижней поверхности плиты составляет +3,140, что соответствует проектным отметкам и позволяет удобно привязать дальнейшие этажи и инженерные системы.

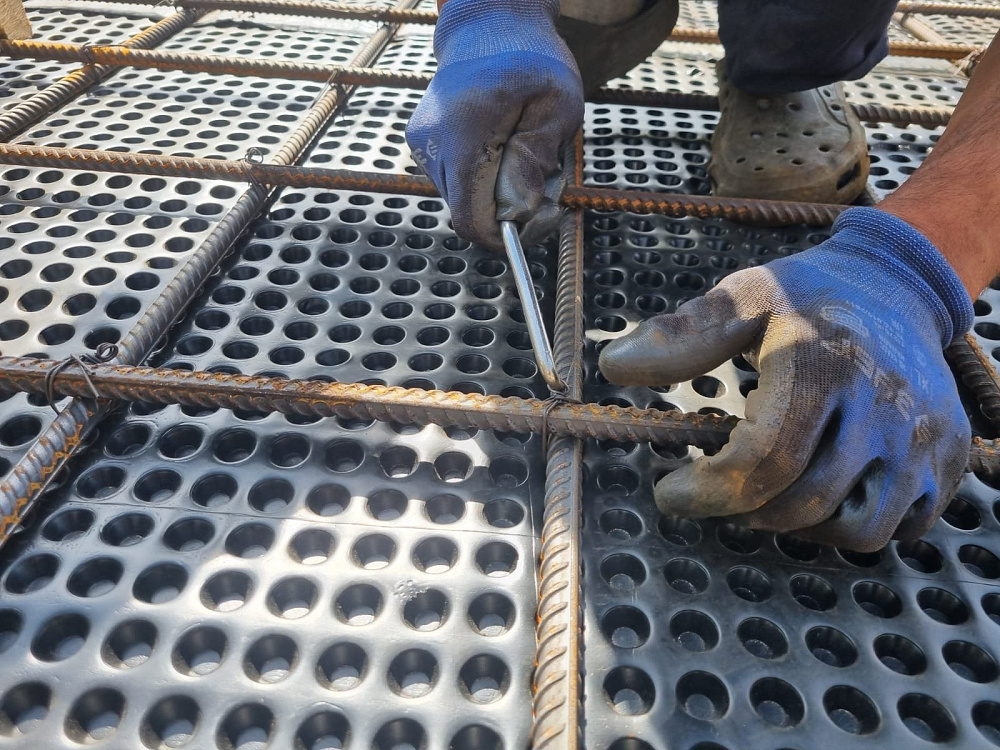

Расход основного армирования был определён с учётом нахлёста стержней. Объём бетона принимался без вычета объёма арматуры, что обеспечивает запас прочности. Стыки арматуры в обоих направлениях выполнены внахлёст, без сварки, с перепуском не менее 30 диаметров. В одном сечении допускается стыковка не более 50% стержней, а пересечения стержней связываются вязальной проволокой через каждые 2–3 узла.

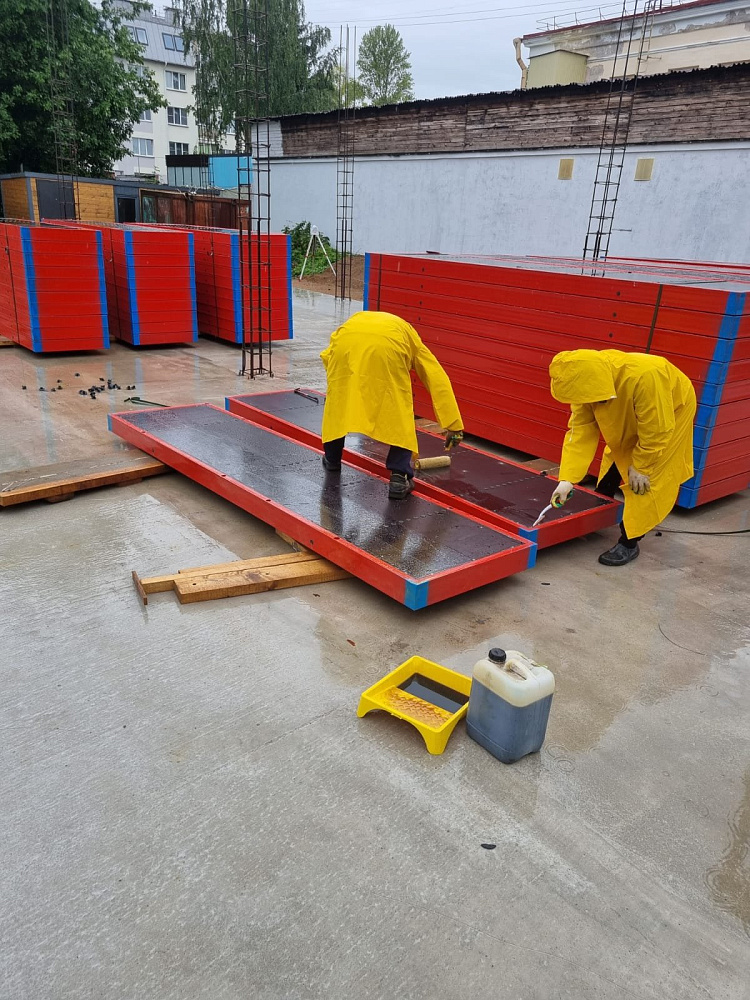

Нижняя арматура зафиксирована с помощью инвентарных пластмассовых фиксаторов с минимальным шагом 1000 мм. Верхняя арматура закреплена с использованием закладных деталей ЗД 2. Опалубка была снята после достижения бетоном 70% проектной прочности, что соответствует хорошей строительной практике и рекомендациям производителей бетона.

Балконные плиты и утепление

Балконные плиты были утеплены материалом Пеноплэкс толщиной 50 мм по всей поверхности. Такое решение снижает теплопотери через выносные конструкции и снижает риск образования мостиков холода, особенно актуальных для больших частных домов и коттеджей .

Подобные узлы компания «СтройЛюкс» применяет и в других проектах — от монолитных коттеджей в Санкт-Петербурге до сложных объектов с цокольными этажами и эксплуатируемыми кровлями. Это позволяет системно подходить к энергоэффективности и комфорту эксплуатации.
