Монолитная плита на забивных сваях: фундамент в СНТ «Орбита» (Красное село)

Краткое описание проекта

Успешно реализован комплексный проект строительства фундамента повышенной сложности на участке с проблемными грунтами и высоким уровнем грунтовых вод. Объект расположен в СНТ «Орбита» (Красное село), Ленинградская область.

Разработан и реализован индивидуальный инженерный проект фундамента с использованием системы забивных железобетонных свай и монолитной плиты ростверка. Срок выполнения работ составил 14 календарных дней, стоимость проектно-сметного раздела — 300 тысяч рублей.

Проблема и исходные условия

История обращения

Проект начался после майских праздников 2021 года, когда к нам поступил запрос на строительство фундамента от будущего заказчика Анатолия. Руководитель проектного отдела Олег Григорьевич Тону провёл первичное согласование и уточнил задачу: требовалось выполнить фундамент под жилой дом из газобетона по типовому проекту с мансардой на участке со сложными геотехническими условиями.

Геотехнические сложности участка

Участок в СНТ «Орбита» имел два критических фактора, исключающих стандартные решения по мелкозаглубленным фундаментам:

• Слабые грунты — верхние слои обладали недостаточной несущей способностью.
• Высокие грунтовые воды — уровень подземных вод находился критически близко к поверхности.

После выезда на участок и визуального осмотра было принято решение выполнить комплексные геотехнические изыскания перед разработкой проекта фундамента. Такой подход «СтройЛюкс» применяет и в других сложных объектах, например при устройстве монолитных коттеджей в Санкт-Петербурге .

Проектные решения и инженерные изыскания

Инженерные изыскания

Для обоснования конструктивного решения были выполнены:

• Геологические исследования — определение состава и свойств грунтов на различных глубинах.
• Геодезические работы — фиксация отметок участка и нулевого уровня.
• Гидрогеологические исследования — уточнение уровня и режима грунтовых вод.

Разработка индивидуального проекта

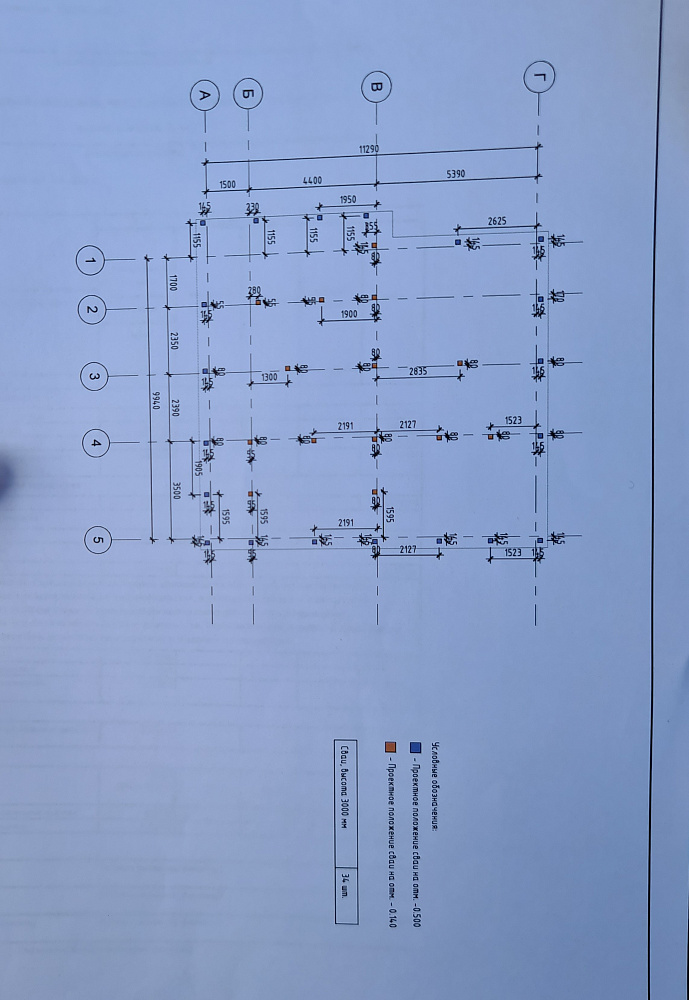

На основе полученных данных инженер-конструктор разработал индивидуальный проект фундамента, учитывающий специфику участка и конструкцию будущего дома. Такой индивидуальный подход компания использует и в других проектах фундаментов под дома из керамзитобетона и кирпича .

Выбранное техническое решение

По результатам расчётов выбрано решение: монолитная железобетонная плита ростверка с интегрированными рёбрами жёсткости, опирающаяся на систему забивных железобетонных свай, заглублённых в твёрдые грунты на глубину 4 метра.

Это обеспечило:

• Передачу нагрузок дома на плотные слои грунта, минуя слабые породы.
• Защиту от грунтовых вод за счёт подушки и гидроизоляции.
• Равномерное распределение нагрузок по опорной площади.
• Высокую надёжность и долговечность фундаментной конструкции.

Этапы выполнения работ

1. Земляные работы и подготовка котлована

На первом этапе был сформирован проектный котлован. Привлечён экскаватор-погрузчик, способный работать в условиях СНТ, выполнена разработка грунта до проектных отметок и подготовлено основание котлована с требуемой геометрией и чистотой поверхности.

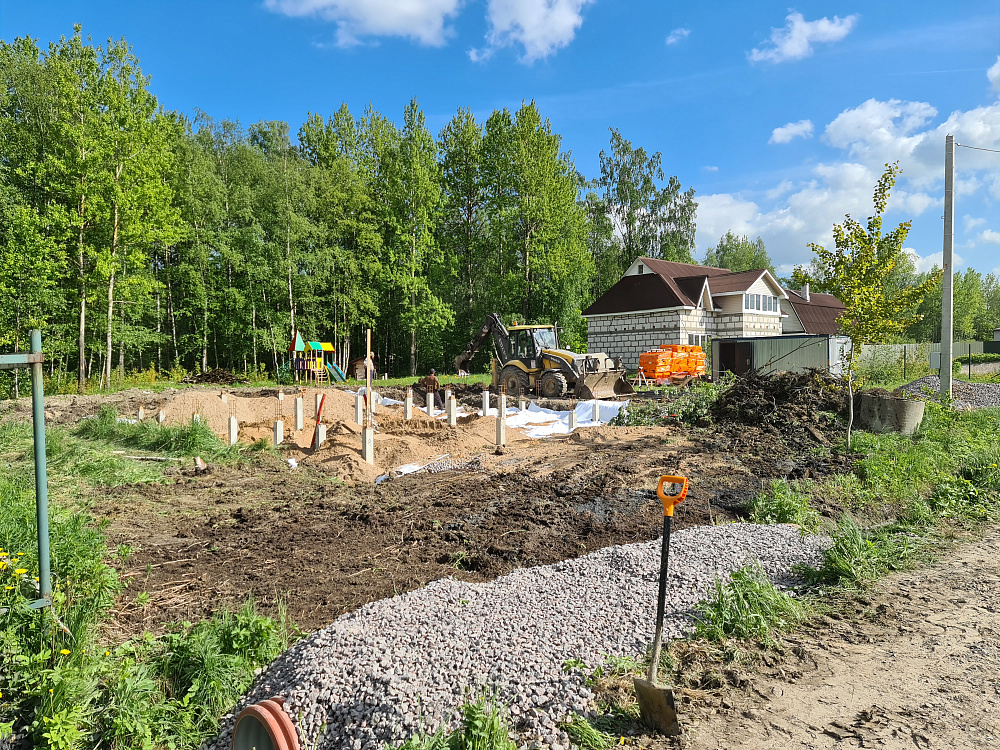

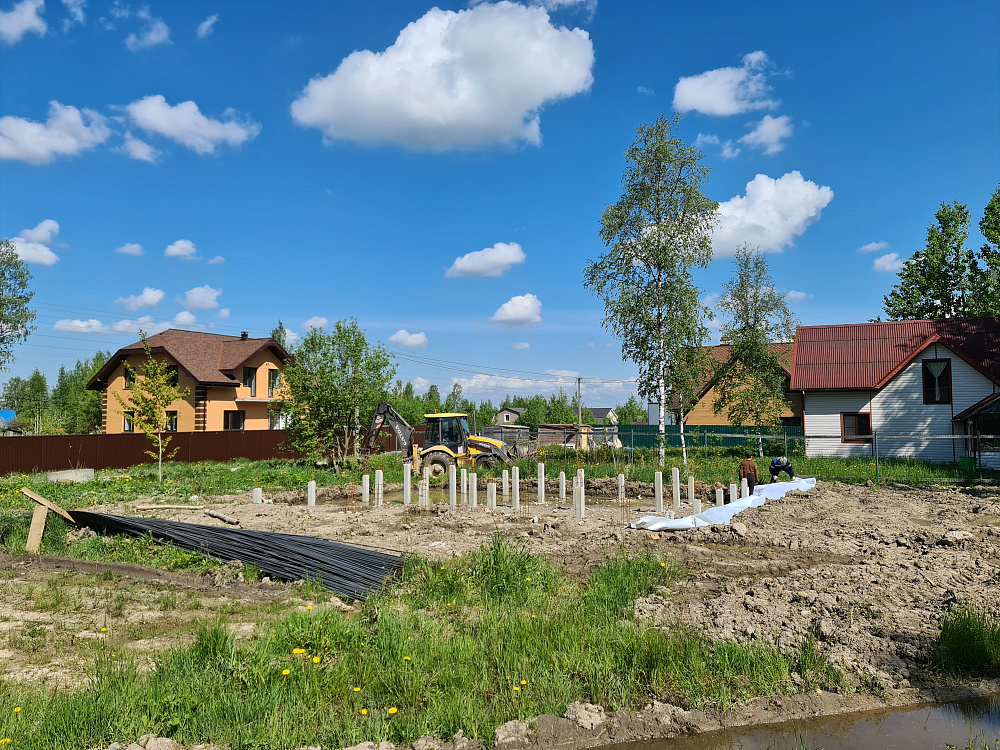

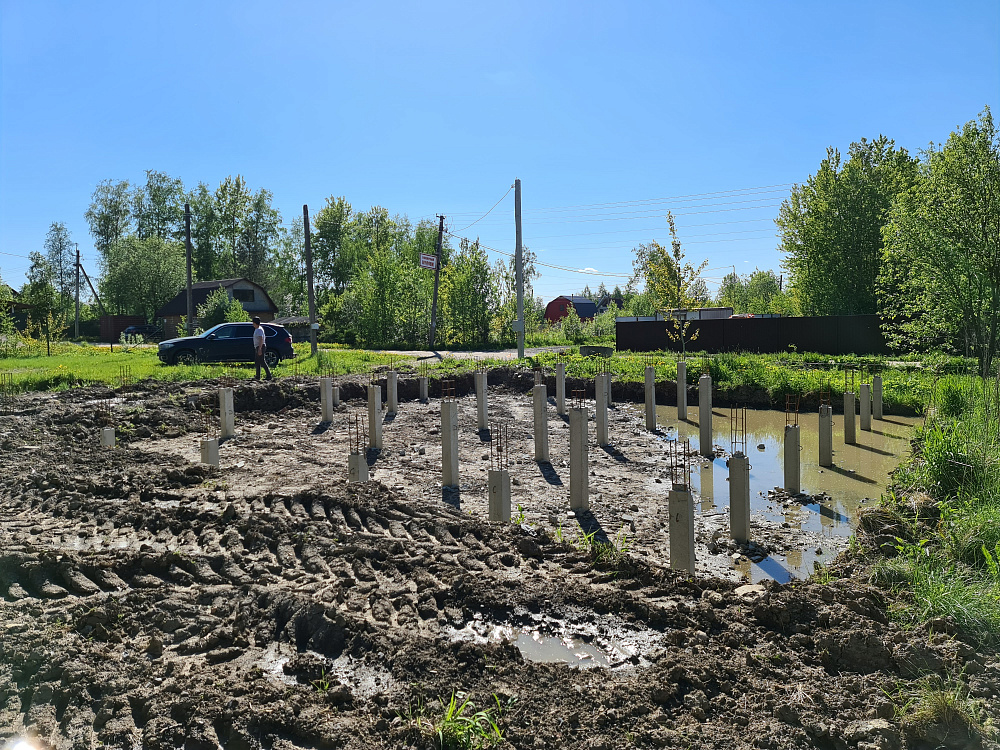

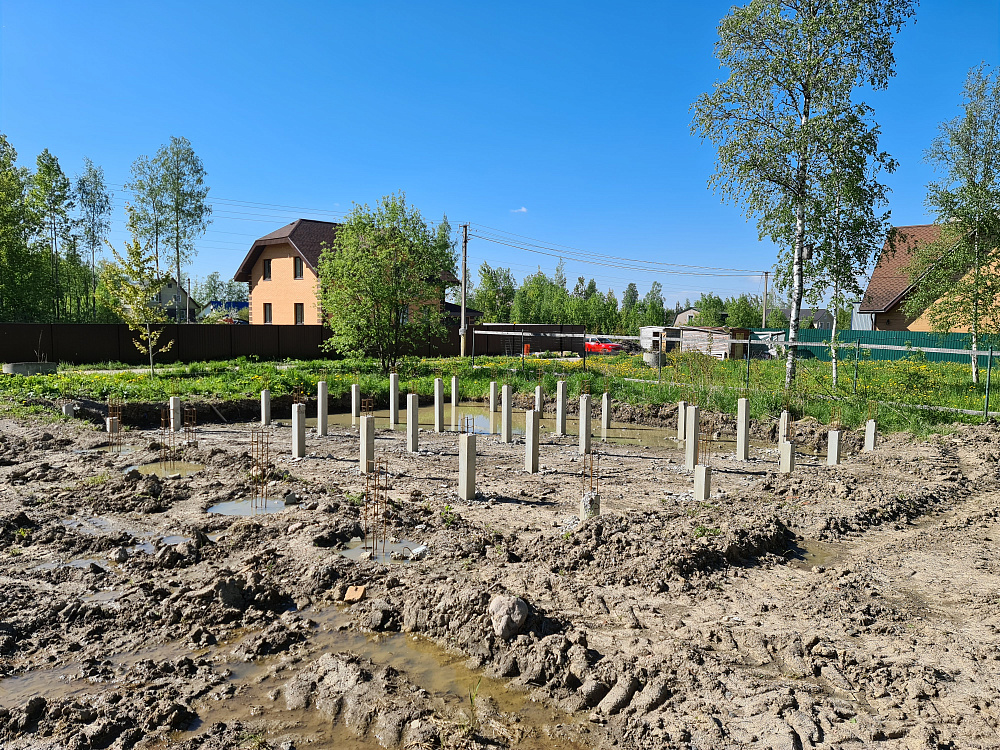

2. Установка свайного фундамента

Ключевой этап — забивка свай:

• Производство свай — заказ железобетонных забивных свай по расчёту на специализированном заводе в Санкт-Петербурге.
• Забивка — использование забивной установки (копрёр) с контролем глубины и отказа сваи.
• Глубина забивки — все сваи погружены в твёрдый грунт на расчётную глубину 4 метра.

Недостаточная глубина забивки могла бы привести к потере несущей способности, поэтому контроль каждого элемента был критически важен.

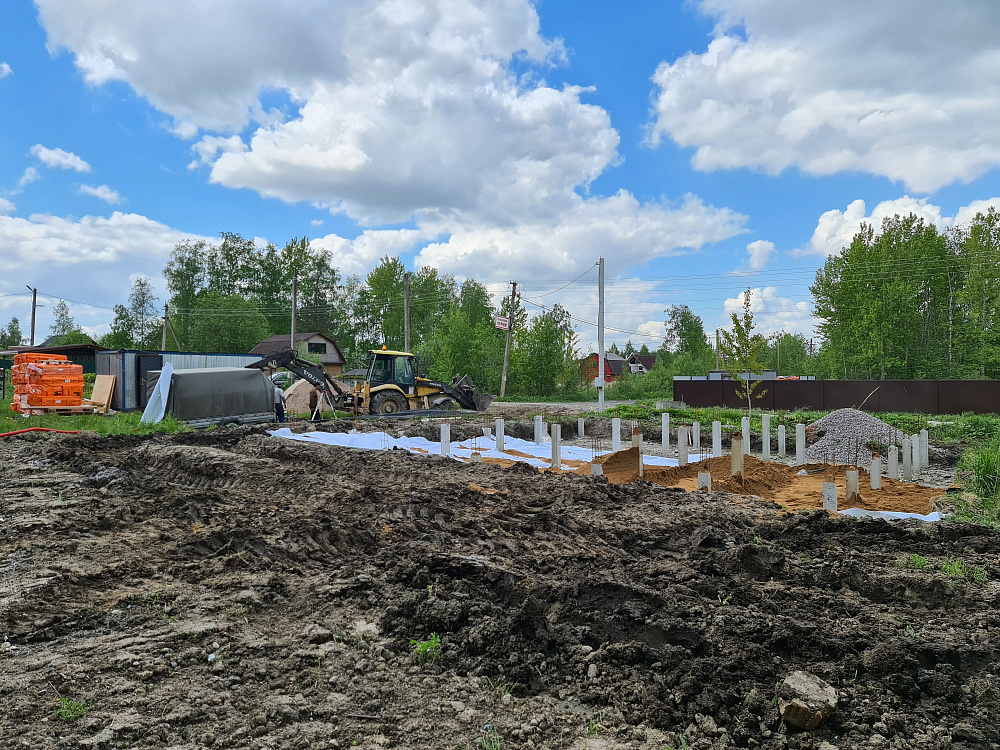

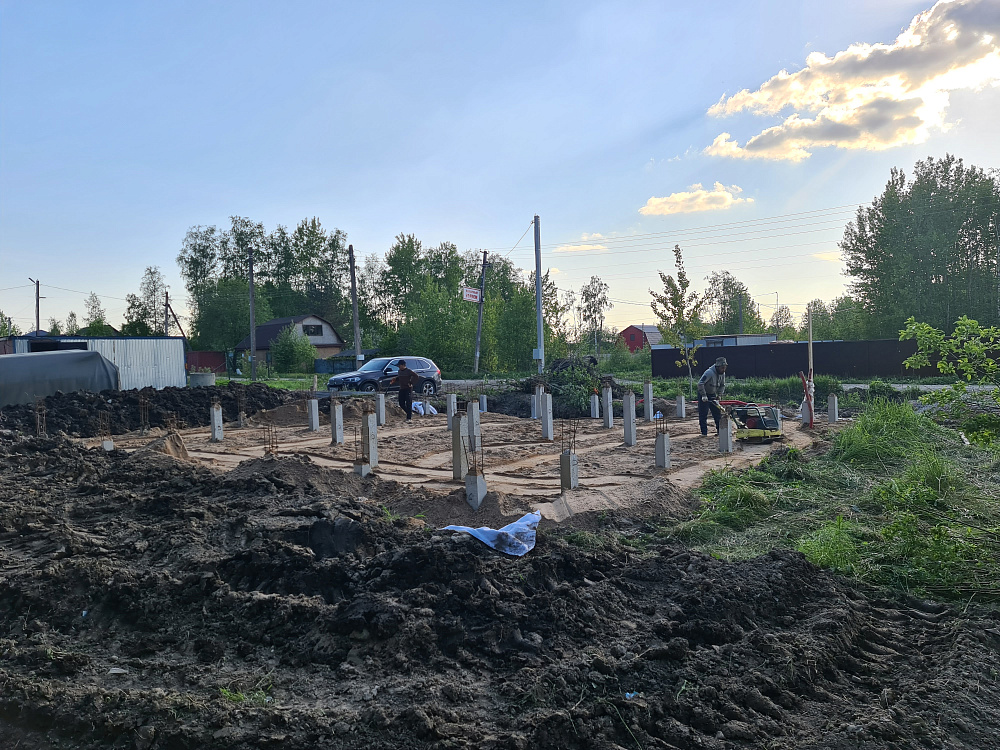

3. Подготовка основания (песчаная подушка)

После установки свай была подготовлена подушка под ростверк:

• Доставка строительного песка требуемой фракции и чистоты.
• Укладка песка между сваями по геотекстилю Geotex 300 микрон.
• Уплотнение виброплитой Wacker Neuson 500 кг до коэффициента не менее 0,95.

Корректное уплотнение подушки критично для защиты плиты и равномерной осадки фундамента, особенно на слабых грунтах и в зонах с высоким уровнем грунтовых вод.

4. Инженерные сети и гидроизоляция

Перед устройством плиты выполнены работы по коммуникациям и гидроизоляции:

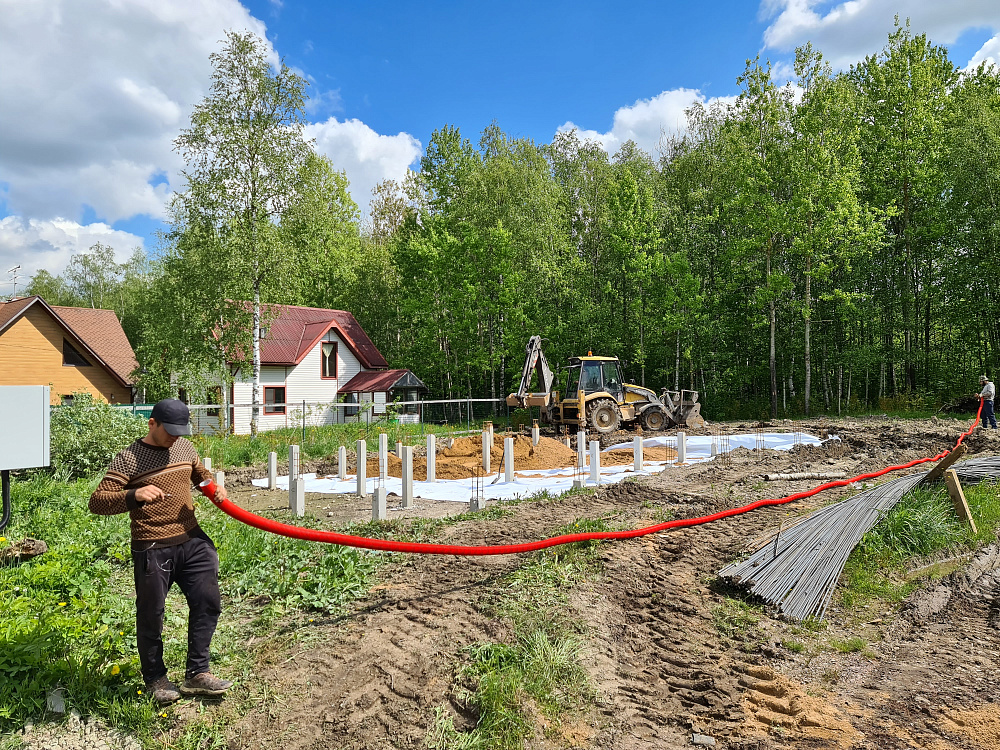

• Прокладка внутриплощадочных сетей (канализация, электроснабжение, водоснабжение).
• Укладка мембраны Planter для защиты конструкции от грунтовых вод.

Армирование, бетонирование и технико-хозяйственные показатели

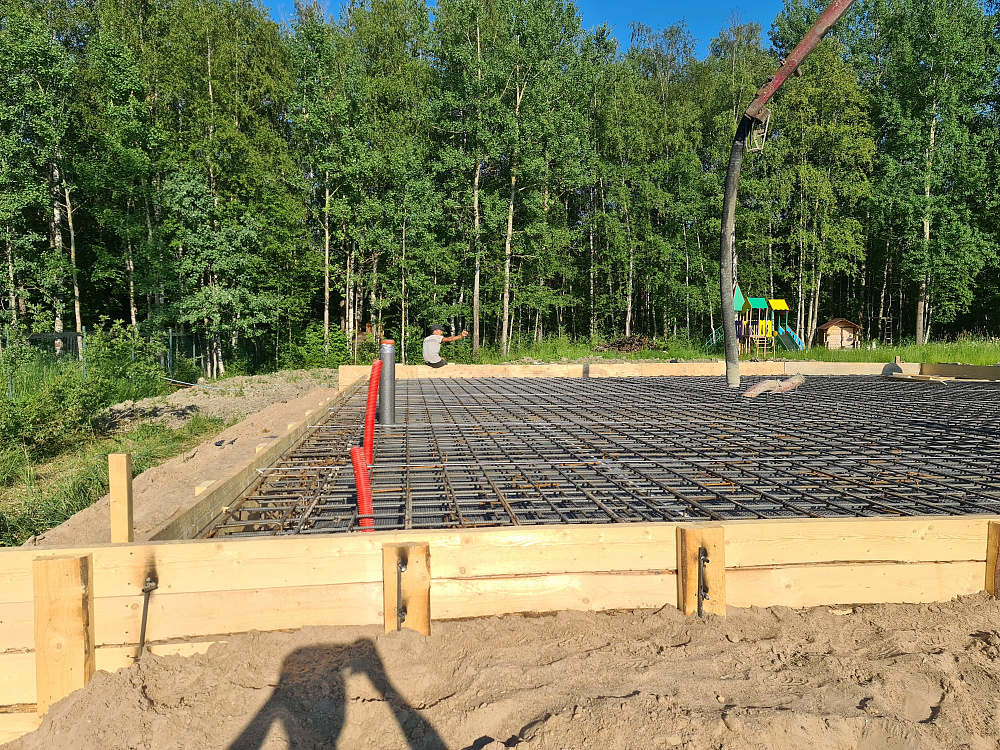

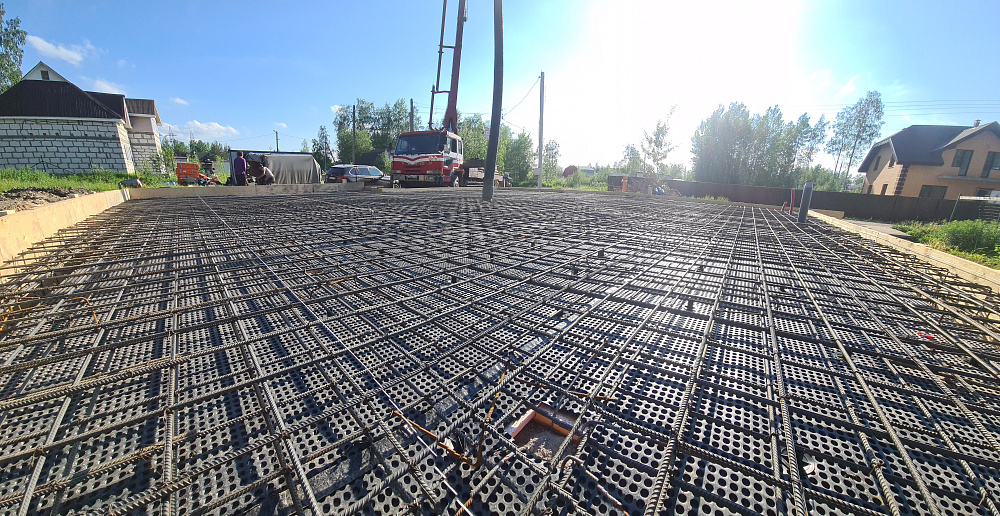

5. Арматурные работы

Этап армирования требовал высокой точности:

• Анкерная привязка верха свай к арматуре ростверка.
• Армирование ростверка по проекту конструктора (нижний и верхний пояс).
• Двустороннее армирование монолитной плиты с использованием сеток и стержневой арматуры классов A400/A500.

Общий расход арматуры составил около 3 тонн.

6. Подготовка к бетонированию

Перед заливкой выполнен контроль:

• Проверка линейных размеров и геометрии опалубки.
• Проверка расположения арматуры, защитных слоёв и узлов стыковки.
• Проверка устойчивости опалубки.

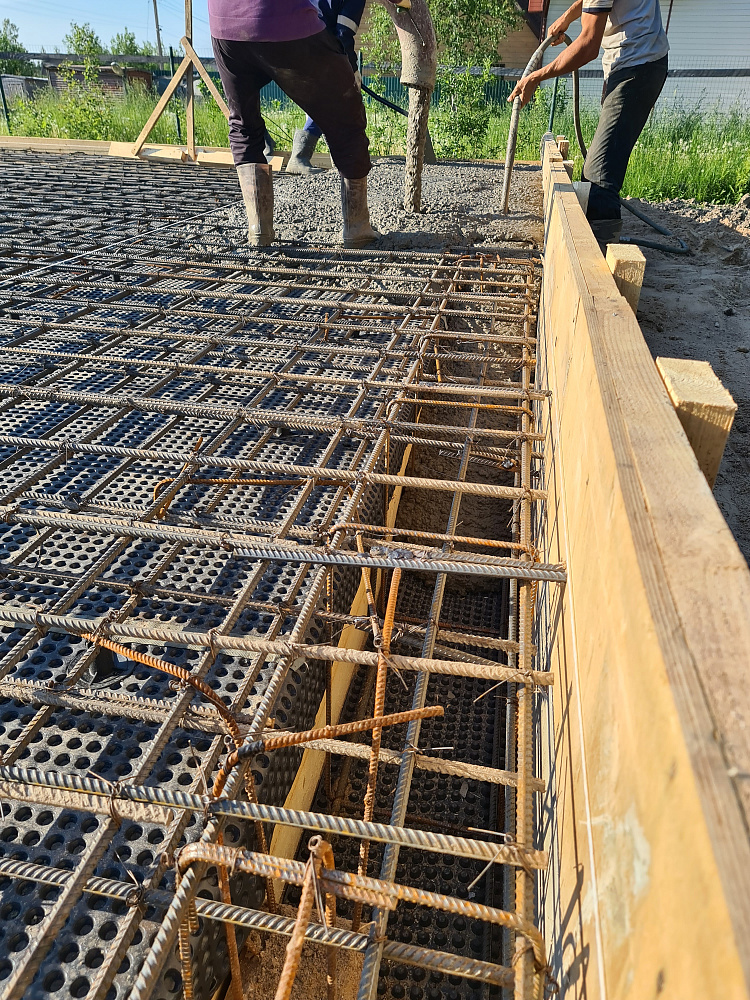

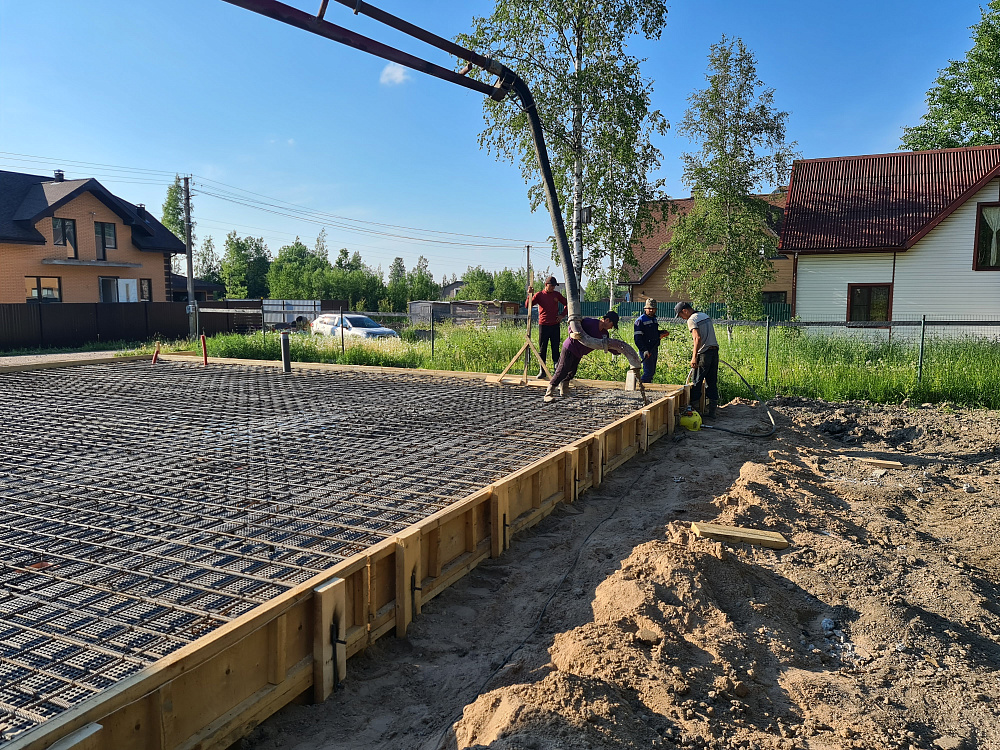

7. Укладка и уплотнение бетона

На объект был заказан бетон класса B25 с запасом прочности 20% у ООО «Конгломерат» (Санкт‑Петербург) — одного из крупнейших поставщиков бетона в регионе. Общий объём заливки составил около 40 м³.

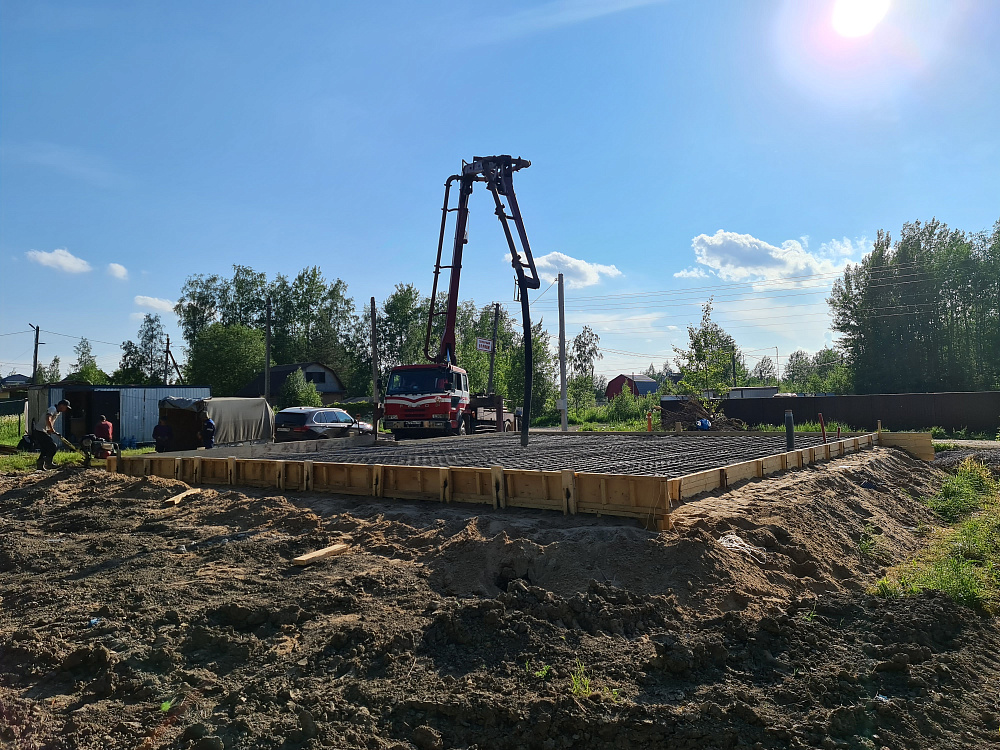

Доставка выполнялась автобетоносмесителями с подачей через бетонный насос со стрелой 24 м, что обеспечило доступ ко всем зонам плиты. Смесь уплотнялась погружными глубинными вибраторами для удаления воздуха и достижения максимальной плотности.

Из каждой партии бетона отбирались контрольные образцы для лабораторной проверки прочности и соответствия классам по прочности, морозостойкости и водонепроницаемости.

Результаты и дальнейшее развитие проекта

Успешное завершение этапа фундамента

Работы по фундаменту были выполнены в срок и с высоким качеством. Конструкция соответствовала требованиям проектной документации, а контрольные испытания бетона подтвердили заявленные характеристики. Фундамент подготовлен к устройству надземных конструкций дома.

Развитие сотрудничества

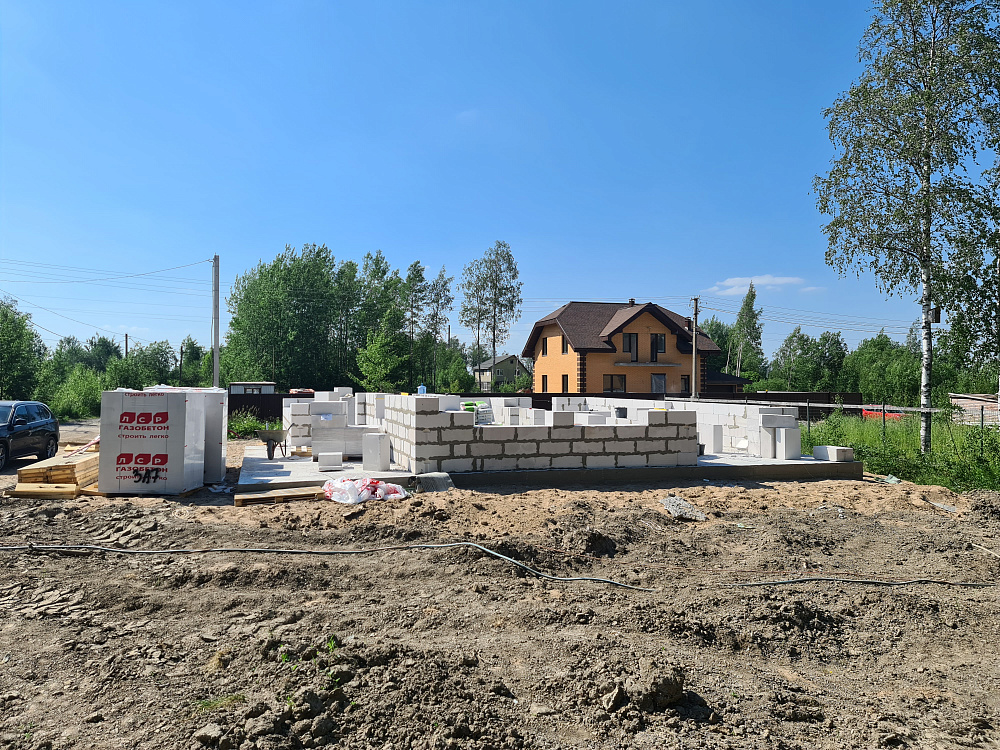

Высокая оценка качества работ привела к продолжению сотрудничества с заказчиком Анатолием. После завершения фундамента он заказал у нас полное строительство жилого дома из газобетона на этом основании. С результатом проекта вы можете ознакомиться здесь.
